一、概述

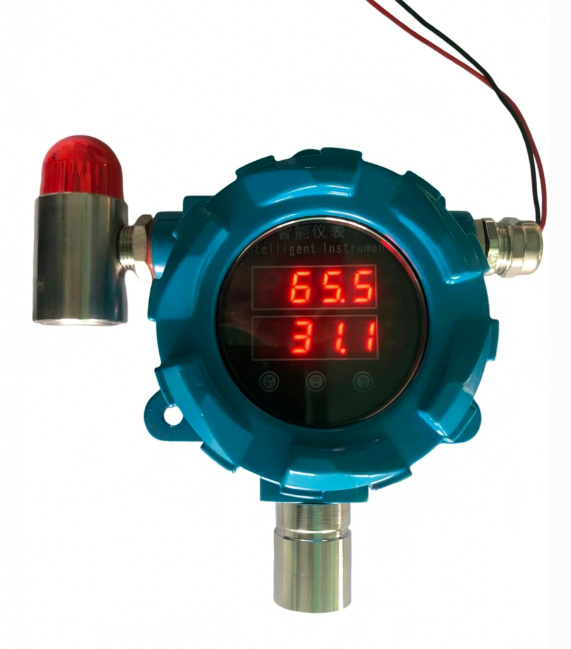

本公司生产的RDFS-GS-100C型一体化现场智能温湿度计是一种超小型、性能优良、高精度的测量表。具有带数字显示，体积小，重量轻、使用安装方便的特点，将控制对象的温度、压力、液位等参数变成电信号。可直接安装在接线盒内，与现场传感元件构成一体化结构。这样不仅节省了补偿导线和电缆，而且减少了信号传递失真和干扰，从而获的了高精度的测量结果。

通常和显示仪表、记录仪表、电子计算机等配套使用，输出 4-20mADC 或者 485 信号。

二、特点

LED 显示，按键设修改量程，无需重新标定。

输出 RS485 信号或者 4-20mA，精度高、免维护。

节省导线及安装仪表费用。

带三键操作更方便，数据由单片机处理，稳定性高。

具有防反接、防浪涌、防震、防潮、防热、防有害气体的功能。

适用范围广，可应用于化工、冶金、石油、电力、环保、水处理、制药、食品等自动化行业。

三、技术指标

供电电压 ： 24VDC±10%。

其它供电电压定制。

输        出  ：RS485 输出  或 4-20mA 输出。

传输协议  ：MODBUS 协议

量程和零位： 数字化可调 ‘

启动时间 ： 2 秒以内

环境温度 ： 0 到 60℃

显示方式  ：LED

环境湿度 ： 5%-95%，无结露

振       动 ： ≤10g，f≤55Hz，振幅≤0.5mm

接      地  :在电磁干扰大的地区，应将变送器和电缆屏蔽层良好接地

精      度 ： ±0.2%,  ±0.5%

线       性 ： ±0.2%  ， ±0.5%

电气接口  ：M20×1.5

四、操作说明 (仅带显示有此部分)

长按 SET（B1）键进入 PASS 菜单，输入密码，短按 SET（B1）保存回到 PASS，密码正确进入子菜单；短按 SET（B1）选择需要修改的菜单。按 B2 (←) 、或者 B3 ( ↑ ) ,修改位闪烁； 按 B2 (←)  移动闪烁位，按 B3 ( ↑ )  修改闪烁位的数据 。修改好了短按SET（B1）确定保存，光标位停止闪烁 。则保存成功。

在修改菜单中长按 SET（B1）退出，返回待机模式。

INP 菜单（密码 555）

（表一）

报警菜单（密码 100）

报警描述： 12 为湿度报警，，34 位温度报警

上限报警 (测量值高于报警值触发报警)  当（  测量值  ≥  AL  X）  时报警     当  [测量值  < （AL X - HAL X）]时报警解除

下限报警 (测量值低于报警值触发报警)  当（  测量值  ≤ AL X） 时报警    当  [测量值  >（AL X  + HAL  X）]时报警解除

通讯菜单（密码 300）

五、接线方式

V-接仪表工作电源 24V 负，V+接仪表工作电源 24V 正

G 接仪表温度输出4-20mA 负，mA1 接仪表温度输出4-20mA 正

G 接仪表湿度输出4-20mA 负，mA2 接仪表湿度输出4-20mA 正 A+接485 通讯 A，B-接 485 通讯负     1,2,3,4 为开关量继电器输出

六、传输协议（modbus rtu）

见附件，通讯协议部分。

特别主意：

1、使用前，请仔细阅读说明书。

2、接入正确的电源， 防止损坏仪表。

3、我们按照要求出厂， 如果不是很理解请不要操作仪表。

4、请确认特殊定制的参数， 防止带来不必要的麻烦。
