一．产品品牌：瑞德富仕
二；产品型号：RDFS-V12-125P13H
三．产品概述：

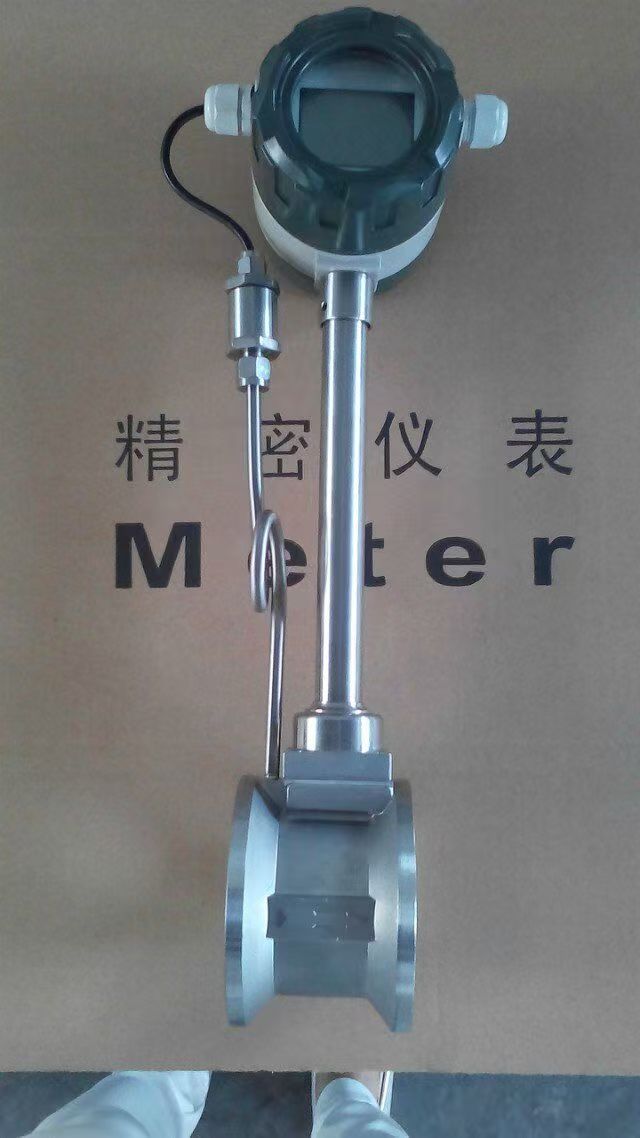

RDFS-V12型涡街流量计是根据卡门涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。广泛应用于供热、供气、化工、环保、冶金、纺织、钢铁、医药、造纸、排水等厂矿企业对过热蒸汽、饱和蒸汽、压缩空气和一般气体（氧气、氮气、氢气、天然气、煤气等）、水和液体（如：水、汽油、酒精、笨类等）的计量和控制。
四．产品主要特点：
1.高强度压电晶体，一体成形，耐冲击
2.兼容液体、气体、导热油以及蒸汽计量
3.音速喷嘴标定，重复性高，测量精度高
4.结构简单牢固，无可动部件，可靠性高, 维护量小
5.可自由选配温度补偿、压力温度，满足更多现场使用
6.电路板出厂前老化运行，且整表逐台标定，更适合现场使用
7.传感头具有独特的抗振动和抗干扰的封装工艺，现场抗干扰性更强
五；技术参数
执行标准 | 《JB/T9249-2015涡街流量计行业标准》 |
公称通径(mm) | 15、20、25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
公称压力(MPa) | DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
使用条件 | 介质温度：常温型：-45～100℃，中温型：-45～250℃，高温型：-45～330℃； 环境温度：-20℃～55℃，相对湿度：5%～90%，大气压力：86～106kPa |
材质 | 表体：304(其它材料协议供货) 积算仪外壳：压铸铝 |
允许振动加速度 | 压电式:0.2g |
精确度 | ±1%R，±1.5%R；插入式：±2.5%R， |
范围度 | 1：6～1：25 |
供电电压 | 传感器：DC +24V；变送器：DC +24V；电池供电型：3.6V电池 |
输出信号 | 脉冲输出；4～20mA电流、控制信号、RS485（modbus- RTU协议）、Hart协议，物联网GPRS等 |
压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
防爆等级 | 本安型：Ex iaⅡ CT4 |
防护等级 | IP65 |
电气接口 | 内螺纹M20*1.5或其他 |
适用介质 | 气体、液体、蒸汽 |
传输距离 | 三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA) ≤1500m；负载电阻≤500Ω； RS485/HART≤1200m. |
