一．品牌 瑞德富仕

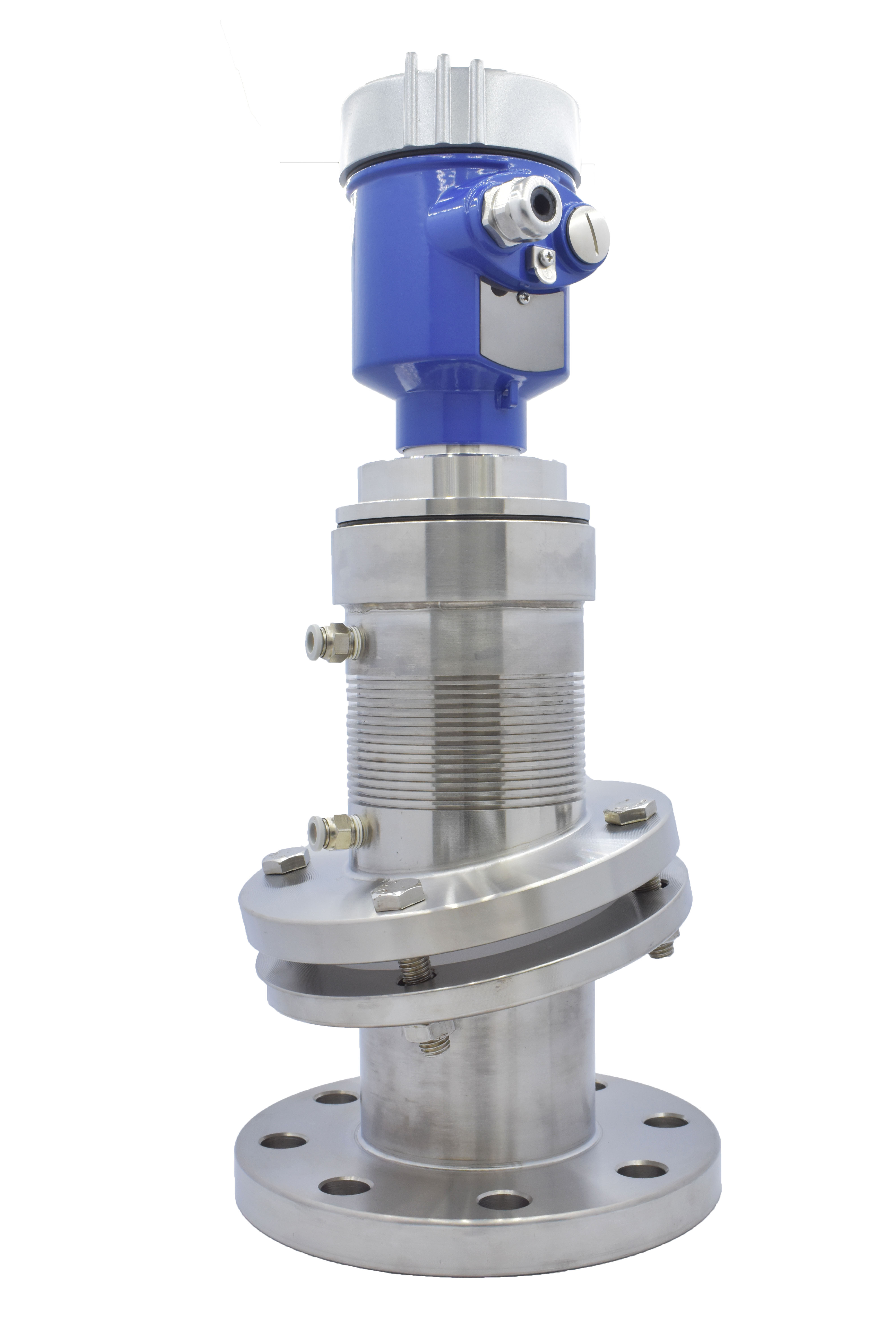

二．型号 RDFS-H109

三．产品概述：

RDFS-H109型 80G 调频雷达物位计(也称毫米波雷达)，由于它采用比 Ku波段雷达频率**的毫米波波段，在远程目标探测、强烟雾粉尘环境下，远距离成像、多光谱成像等方面有重要的应用，且能够探测比微波雷达*小的目标和实现#*确的定位，具有#*的分辨率和*强的保密性。

什么是毫米波电磁波:通常将 30-300GHz 的频域(波长为 1--10 毫米)的电磁波称毫米波，它位于微波与远红外波相交叠的波长范围，因而兼有两种波普的特点。本产品 76-81GHz 波段是了解和应用开发*少的区域，具有以下几个特性。

*好的瞬态性能:本波段的电磁脉冲的脉宽可以窄在亚皮秒(ps)级，因此，它可以用于对各种材料进行时间分辨研究，测量分子结构;通过取样测量技术，能够有效地抑制远红背景噪声的干扰。

有*宽的宽带:本波段脉冲源通常只需要几个周期的电磁波震荡，与许多生物大分子的振动和转动能级、电介质、半导体、*导、薄膜材料的分子振动能级的波段接近。因此，本波段光谱可作为探测材料在毫米波波段信息的一种有效的手段，非常适合于测量材料吸收光谱，可用于进行定性鉴别应用。

相干性:相干电流驱动的偶*子振荡产生或是相于的激光脉冲非线性差频效应产生:

低能性:毫米波光子能量只有几个毫电子伏，不会出现射线电离和破坏待检测物质的现象，因此不容易破

坏待检测物质。

强穿透性:对于非*性物质有*强的穿透力，许多非金属非*性材料对本波段射线吸收*小，因此，可用于探测材料内部结构。如，陶瓷/硬纸板/塑料制品/泡沫等对本波段电磁辐射是透明的，也可用于机场/车站安全监测，比如探查机械/爆炸物和毒品，或用于电路板焊接检测。

易被*性分子吸收:本波段在非均匀的物质中有*少的散射，能够探测和测量水汽含量等。也可以通过分析它们特征谱研究物质成分或进行质量控制。

作为用于工业测量领域的 78GIIz 波段雷达，**度、非接触式物位和液位测量，具有其他普通微波脉冲雷达、导波雷达不可比拟的*势，机窄的波束和穿透能力，*能适应复杂的工况，而不减弱测量性能。

四．产品特点

76GHz-81GHz调频波雷达

SGHz 调频扫描频率宽度，应用面广

支持标准 HART、RS485/MODBUS 总线协议

支持上位机设置软件、罐旁表等操作方式

24VDC 供电

简单的安装结构，适应现场各种安装形态

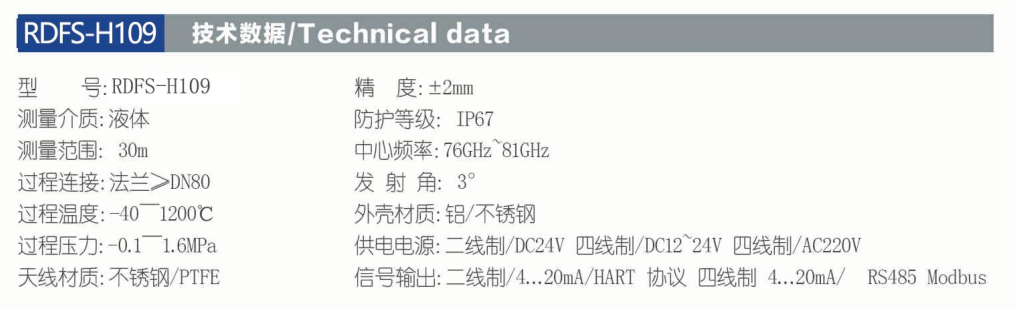

 五．技术参数

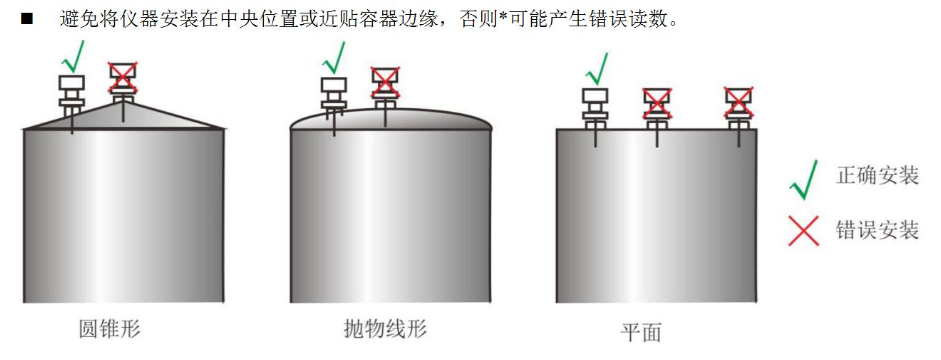

安装位置
