引言：仪表是油气行业的神经系统
石油天然气行业是国民经济的命脉产业，也是工业仪表应用最广泛、要求最严苛的行业之一。从数千米深的地下油气井，到绵延数千公里的长输管道，从海上平台到炼化装置，工业仪表无处不在，构成了油气行业的"神经系统"。
油气行业对仪表的要求极为特殊。防爆安全是首要考量——油气介质易燃易爆，仪表必须满足严格的防爆要求；计量精度是核心需求——油气是高价值商品，贸易计量的精度直接关系到巨大的经济利益；可靠性是基本要求——油气生产不能随意停产，仪表必须在恶劣环境下长期稳定运行；远程监控是必然选择——油气设施分布广泛，人工巡检成本高，SCADA系统是标准配置。
一、油气井口与采集系统
1.1 井口仪表配置
油气井口是油气生产的起点，井口仪表负责监测油气井的生产状态，为生产优化和安全管理提供数据支撑。
井口压力监测是最基本的测量需求。油气井的井口压力（套管压力和油管压力）反映了地层压力和井筒状态，是判断油井生产状况的重要参数。井口压力变送器通常选用防爆型智能压力变送器，量程根据地层压力确定（通常0~10MPa或0~25MPa），防爆等级ExdIIBT4或ExdIICT4。
井口温度监测用于监测产出液温度，判断井筒结蜡和水合物生成风险。温度传感器采用防爆型Pt100热电阻，安装在井口采油树上。当温度低于水合物生成温度时，需要注入甲醇或乙二醇防止水合物堵塞。
井口流量计量用于测量单井产液量（油、气、水混合物）。单井计量通常采用多相流量计或分离计量方式。多相流量计可以直接测量油气水三相的流量，无需分离，安装方便，但价格较高；分离计量方式将油气水分离后分别计量，精度高，但需要建设计量站。
1.2 油气分离器的仪表配置
油气分离器是将井口产出的油气水混合物分离为油、气、水三相的关键设备。分离器的仪表配置包括压力、温度、液位和流量四类仪表。
分离器压力控制通过压力变送器和压力调节阀组成闭环控制回路，将分离器压力维持在设定值（通常0.3~1.0MPa）。压力过高会影响分离效果，压力过低会导致轻烃损失。
分离器液位控制通过液位变送器和液位调节阀控制油相和水相的液位，防止液位过高导致气体带液或液位过低导致气体窜入液相出口。液位变送器通常采用差压式或雷达式，防爆等级满足危险区域要求。
分离后的油、气、水分别通过流量计计量。天然气流量通常采用孔板差压流量计或超声波流量计；原油流量采用科里奥利质量流量计或容积式流量计；采出水流量采用电磁流量计。
1.3 海上平台的特殊要求
海上油气平台的仪表面临陆地装置没有的特殊挑战：盐雾腐蚀、高湿度、台风冲击、空间限制和维护困难。
防腐蚀是海上平台仪表的首要考量。仪表外壳应采用316L不锈钢或铝合金（阳极氧化处理），紧固件采用双相不锈钢或钛合金，电缆接头采用防盐雾型。仪表的防护等级通常要求IP66或IP67。
重量和空间限制要求仪表尽量紧凑轻量。海上平台的甲板载荷有严格限制，仪表和管道的重量都需要精确计算。多功能集成仪表（如多变量变送器、多相流量计）可以减少仪表数量，节省空间和重量。
二、长输管道的仪表应用
2.1 天然气贸易计量

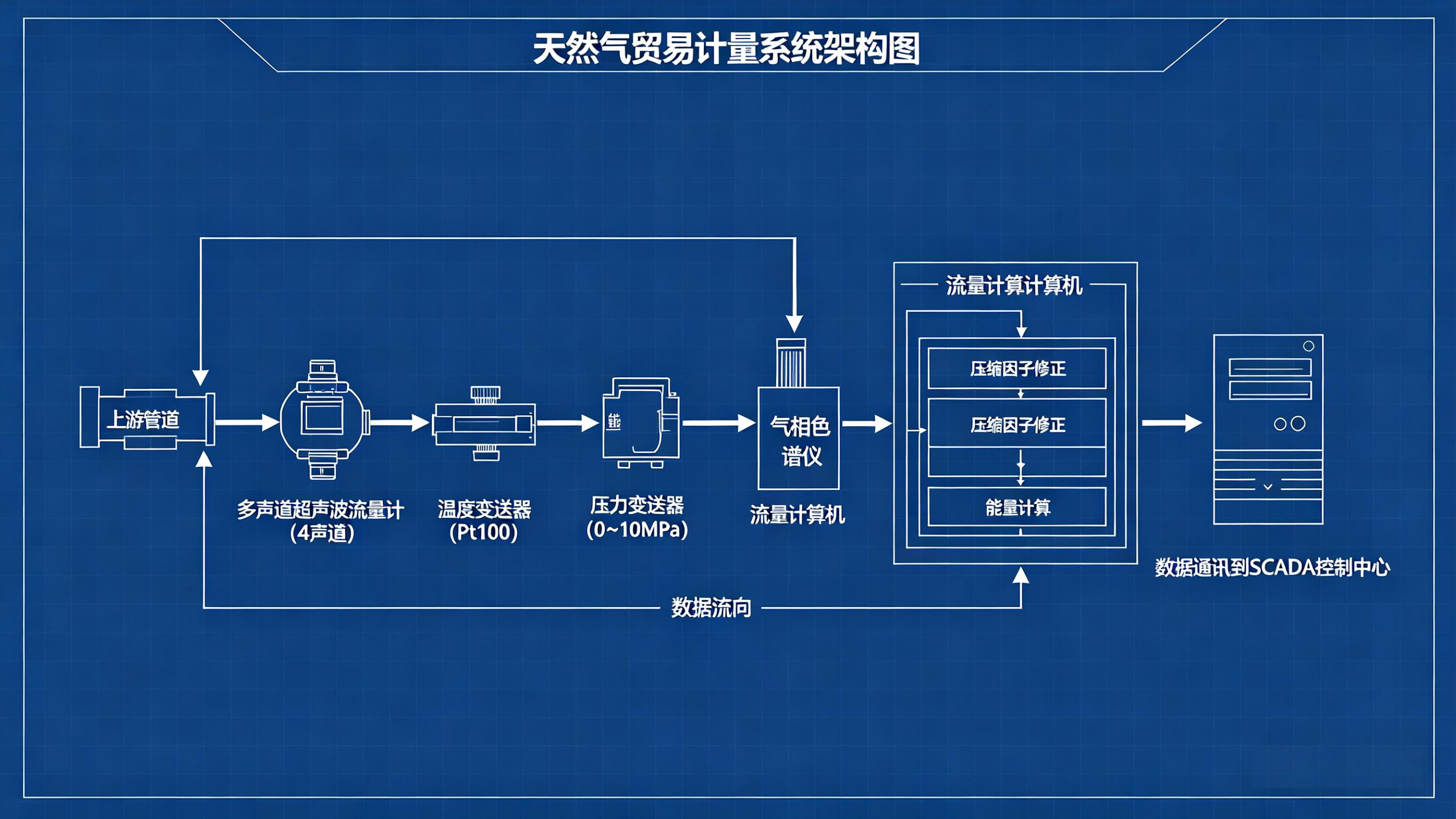

天然气长输管道的贸易计量是仪表精度要求最高的应用场景之一。天然气的价格高昂，计量误差直接转化为巨大的经济损失。国家标准要求天然气贸易计量的不确定度不超过±0.5%（一级计量站）或±1%（二级计量站）。
超声波流量计是天然气贸易计量的主流选择。多声道超声波流量计（4声道或6声道）通过多条声道的测量结果平均，消除流速分布不均匀的影响，精度可达±0.5%以内。超声波流量计无运动部件，压力损失小，量程比宽（100:1），适合大口径（DN200~DN1200）天然气管道。
天然气贸易计量系统通常还包括：气相色谱仪（在线分析天然气组分，计算热值和压缩因子）；温度变送器（测量气体温度，用于体积流量换算）；压力变送器（测量气体压力，用于体积流量换算）；流量计算机（根据流量、温度、压力、组分数据计算标准状态下的体积流量和热量）。
2.2 管道泄漏检测
长输管道的泄漏检测是保障管道安全运行的重要手段。管道泄漏不仅造成油气损失，还可能引发火灾爆炸和环境污染事故。
基于流量平衡的泄漏检测是最常用的方法。通过比较管道进出口的流量差，当流量差超过设定阈值时判断为泄漏。这种方法需要在管道两端安装高精度流量计，并通过SCADA系统实时计算流量差。
基于压力波的泄漏检测方法利用泄漏发生时产生的负压波沿管道传播的特性，通过在管道沿线安装高精度压力变送器，检测压力波的到达时间，计算泄漏位置。这种方法响应速度快（秒级），定位精度高（±100m以内）。
2.3 管道阴极保护监测
埋地管道的腐蚀防护通常采用阴极保护技术，通过向管道施加保护电流，防止管道金属被腐蚀。阴极保护系统需要监测管道的保护电位，确保保护电位在有效范围内（通常-0.85V~-1.2V，相对于铜/硫酸铜参比电极）。
管道保护电位通过测试桩上的参比电极测量，测量数据通过RTU（远程终端单元）传输到SCADA系统。SCADA系统对全线保护电位数据进行分析，识别保护不足的区段，指导阴极保护系统的调整。
三、炼化装置的仪表应用
3.1 常减压蒸馏装置
常减压蒸馏是原油加工的第一道工序，将原油按沸点范围分离为汽油、煤油、柴油、润滑油馏分和渣油。常减压装置的仪表配置复杂，涉及高温（>350℃）、高压（常压塔顶负压，减压塔顶高真空）等特殊工况。
常压塔的温度控制是关键。塔顶温度控制在100~120℃（汽油馏分），侧线温度控制在150~250℃（煤油、柴油馏分），塔底温度控制在350~370℃（重油）。高温测量采用K型热电偶，安装在塔盘上方，保护套管采用310S不锈钢（耐高温）。
减压塔的真空度控制是减压蒸馏的核心。减压塔顶真空度通常控制在-0.09MPa（表压），通过蒸汽喷射泵或液环真空泵维持。真空度通过绝对压力变送器测量，量程0~0.1MPa（绝压）。
3.2 催化裂化装置
催化裂化（FCC）是将重质油转化为汽油、柴油等轻质产品的核心炼化工艺。FCC装置的反应-再生系统温度高（反应器500~530℃，再生器650~720℃）、压力高（0.1~0.3MPa）、催化剂循环量大，仪表工况极为苛刻。
再生器温度测量是FCC装置最关键的测量之一。再生器温度过高会导致催化剂永久失活，温度过低会导致烧焦不完全。再生器温度通常采用多点热电偶测量（K型或S型），安装在再生器不同高度，监测温度分布。
催化剂循环量的测量通常采用核辐射密度计，通过测量催化剂料腿中的密度来间接计算循环量。核辐射密度计无需与介质接触，适合高温高压、含固体颗粒的恶劣工况。
3.3 加氢裂化装置
加氢裂化是在高温（350~420℃）、高压（10~20MPa）、氢气氛围下将重质油转化为轻质产品的工艺。加氢裂化装置的仪表面临高温高压和氢脆的双重挑战。
高压氢气环境下，普通碳钢会发生氢脆，导致材料脆化和开裂。加氢装置的仪表材料必须选用抗氢脆材料（如316L不锈钢、2.25Cr-1Mo钢），并按照Nelson曲线进行材料选择。
高压差压流量计（孔板）在加氢装置中广泛应用，但高压条件下孔板的安装和维护需要特别注意。孔板法兰的密封面必须平整，密封垫片必须耐高温高压（通常采用金属缠绕垫片）。
瑞德富仕RDFS案例：某大型炼化一体化项目，RDFS提供全套仪表解决方案，涵盖常减压、催化裂化、加氢裂化、重整等主要装置，共计仪表15000余台。项目采用RDFS智能仪表管理系统，实现仪表台账、校准计划、维护记录的数字化管理，仪表管理效率提升50%。
四、SCADA系统与远程监控
4.1 油气SCADA系统架构
SCADA（数据采集与监控）系统是油气行业远程监控的核心平台。油气SCADA系统通常采用三层架构：现场层（RTU/PLC、仪表、执行机构）→通讯层（光纤、卫星、4G/5G）→控制中心层（SCADA服务器、操作站、历史数据库）。
RTU（远程终端单元）是油气SCADA系统的现场核心设备，负责采集现场仪表数据、执行控制命令、与控制中心通讯。RTU通常安装在井场或阀室，需要满足防爆要求，支持太阳能供电（偏远地区无市电）。
4.2 数字化油田建设
数字化油田是油气行业智能化转型的重要方向。通过在油气井、管道、站场部署大量智能仪表和传感器，实现油气生产全过程的数字化监控和智能化管理。
数字化油田的核心是数据。智能仪表不仅提供实时测量数据，还提供仪表健康状态数据、历史趋势数据和诊断信息。这些数据通过工业物联网平台汇聚，经过大数据分析，为生产优化、设备维护和安全管理提供决策支持。
五、瑞德富仕RDFS油气行业产品
RDFS-OG100是防爆型智能压力变送器，防爆等级ExdIICT4，量程0~40MPa，精度0.075%，支持HART通讯，适合油气井口和管道压力监测。
RDFS-OG200是多声道超声波气体流量计，4声道设计，精度±0.5%，量程比100:1，适合天然气贸易计量，符合AGA-9标准。
RDFS-OG300是科里奥利质量流量计，防爆型，精度±0.1%，同时测量质量流量和密度，适合原油贸易计量和高精度液体计量。
RDFS-OG400是防爆型雷达液位计，防爆等级ExdIICT4，测量范围0~30m，精度±2mm，适合储罐液位贸易计量，符合API MPMS标准。
RDFS-OG500是油气SCADA系统RTU，防爆设计，支持太阳能供电，内置4G/5G通讯模块，支持Modbus、DNP3.0等协议，适合偏远油气井场远程监控。
结语
石油天然气行业是工业仪表应用最广泛、技术要求最高的行业之一。从井口到炼厂，从陆地到海洋，工业仪表在油气生产的每个环节都发挥着不可替代的作用。防爆安全、计量精度、可靠性和远程监控是油气行业仪表的四大核心要求。
随着数字化油田和智能炼厂建设的深入推进，油气行业对智能仪表和工业物联网的需求持续增长。国产仪表在技术水平和产品质量方面的持续提升，为油气行业的降本增效和安全生产提供了有力支撑。
瑞德富仕RDFS——防爆精准测量，守护油气生产安全。
本文由瑞德富仕RDFS技术团队编写，旨在为油气行业仪表工程师及采购决策者提供参考。如需进一步技术交流，请联系RDFS技术支持团队。
