引言：纳米级制造需要极致精密的测量
半导体行业是人类工业文明的皇冠，也是对测量精度要求最极致的行业。当芯片制程进入7nm、5nm乃至3nm时代，一个原子层的厚度偏差都可能导致芯片失效。在这个纳米级的世界里，工业仪表的精度、稳定性和可靠性被推向了极限。
半导体制造对仪表的要求与其他行业有着本质区别。超高洁净度——晶圆制造在Class 1（ISO Class 3）洁净室中进行，空气中每立方英尺≥0.5μm的粒子数不超过1个，任何仪表都不能成为污染源；超高纯度介质——工艺气体和化学品的纯度要求达到ppb（十亿分之一）级别，仪表材料不得向介质中引入任何杂质；超精密控制——气体流量控制精度要求±0.5%以内，温度控制精度要求±0.1℃以内，压力控制精度要求±0.1%以内。
一、洁净室环境监测
1.1 超高洁净度环境的监测要求
半导体晶圆制造的洁净室是世界上最洁净的人造环境之一。洁净室的环境监测不仅是质量管理的需要，更是工艺稳定性的保障。
粒子计数监测是洁净室监测的核心。半导体洁净室通常配置在线粒子计数器，实时监测≥0.1μm、≥0.2μm、≥0.3μm、≥0.5μm等多个粒径的粒子数。粒子计数器采用激光散射原理，采样流量通常为1CFM（28.3L/min）或更大。当粒子数超过设定阈值时，系统自动报警，触发洁净室维护程序。
温湿度控制对晶圆制造工艺有直接影响。光刻工艺对温度极为敏感，温度变化会导致光刻胶的黏度变化，影响光刻图形的精度。晶圆制造洁净室的温度通常控制在23±0.1℃，湿度控制在45±5%RH。温湿度传感器采用高精度型，精度温度±0.1℃、湿度±1%RH。
化学品浓度监测用于监测洁净室空气中的有机物（VOC）和酸碱气体浓度。光刻工艺对空气中的碱性物质（如氨气）极为敏感，微量氨气会导致光刻胶的T-top缺陷。洁净室通常配置ppb级氨气分析仪，当氨气浓度超过1ppb时报警。
1.2 微振动监测
晶圆制造设备（光刻机、电子束曝光机）对振动极为敏感，微小的振动都会导致曝光图形的偏移，影响芯片良率。洁净室的微振动监测通常采用高灵敏度加速度传感器，测量频率范围1~100Hz，灵敏度达到μg（微重力加速度）级别。
振动监测数据用于评估洁净室的振动环境是否满足设备要求，识别振动源（如空调机组、泵、外部交通），指导减振措施的实施。
二、工艺气体流量控制
2.1 质量流量控制器（MFC）
质量流量控制器（Mass Flow Controller，MFC）是半导体制造中最重要的仪表之一。在CVD（化学气相沉积）、ALD（原子层沉积）、蚀刻等工艺中，工艺气体的流量精确控制直接决定薄膜的厚度、成分和均匀性。
MFC的工作原理是通过热式质量流量传感器测量气体质量流量，通过内置控制阀将流量控制在设定值。MFC的控制精度通常要求±1%FS（满量程），响应时间<1秒。
半导体用MFC的特殊要求包括：超高纯度——气体接触材料采用316L不锈钢（电解抛光，表面粗糙度Ra≤0.25μm），密封材料采用PTFE或金属密封，防止材料向气体中释放杂质；宽量程——从几sccm（标准毫升/分钟）到几slm（标准升/分钟），覆盖不同工艺的需求；多气体兼容——同一台MFC可能需要切换不同气体使用，需要支持气体转换系数修正。
2.2 特种气体的流量测量
半导体制造使用大量特种气体，包括硅烷（SiH4）、氨气（NH3）、氯气（Cl2）、氟化氢（HF）、三氯化硼（BCl3）等。这些气体大多具有毒性、腐蚀性或自燃性，对流量计的材料和密封性要求极高。
腐蚀性气体（如HF、Cl2）的流量测量需要选用全PTFE或全金属（哈氏合金C-276）流道的MFC，避免腐蚀性气体与不锈钢接触。自燃性气体（如SiH4）的流量测量需要特别注意泄漏防护，MFC的密封性要求达到10-9 mbar·L/s（氦气检漏标准）。
2.3 尾气处理系统的流量监测
半导体制造产生大量含有毒有害物质的尾气，需要经过尾气处理系统（燃烧塔、洗涤塔）处理后才能排放。尾气处理系统的流量监测包括：尾气总流量（超声波流量计或孔板差压流量计）；洗涤液流量（电磁流量计）；燃烧空气流量（热式质量流量计）。
三、超纯水系统的仪表应用
3.1 超纯水水质监测
超纯水（UPW，Ultra Pure Water）是半导体制造中用量最大的化学品，用于晶圆清洗、化学品稀释等工艺。超纯水的水质要求极高：电阻率≥18MΩ·cm（25℃），TOC（总有机碳）<1ppb，颗粒数（≥0.05μm）<100个/mL，细菌数<0.001CFU/mL。
电阻率（或电导率）是超纯水水质的核心指标。超纯水电阻率仪采用无极式（感应式）电导率测量原理，避免电极污染，测量范围0.05~18.2MΩ·cm，精度±0.5%。超纯水系统的各关键节点（RO出口、EDI出口、抛光混床出口、使用点）均需配置电阻率仪，实时监测水质。
TOC（总有机碳）分析仪用于监测超纯水中的有机物含量。TOC分析仪通常采用UV氧化+电导率检测原理，检出限<0.1ppb，响应时间<5分钟。TOC超标通常意味着系统受到有机物污染，需要立即排查污染源。
溶解氧（DO）监测用于评估超纯水系统的脱气效果。超纯水中的溶解氧会加速金属腐蚀，影响某些工艺的质量。超纯水DO仪采用光学法测量，检出限<1ppb，适合超低浓度溶解氧测量。
3.2 超纯水流量与压力监测
超纯水系统的流量监测通常采用超声波流量计（夹装式，不与介质接触，避免污染）或电磁流量计（衬里采用PTFE，电极采用铂金或钛）。超纯水的电导率极低（<0.1μS/cm），普通电磁流量计可能无法正常工作，需要选用专为超纯水设计的低电导率电磁流量计。
超纯水系统的压力监测采用卫生级压力变送器，膜片材料316L不锈钢（电解抛光），连接方式采用卫生级快装接头，防止污染。
四、薄膜工艺的过程监测
4.1 CVD/ALD工艺的温度控制

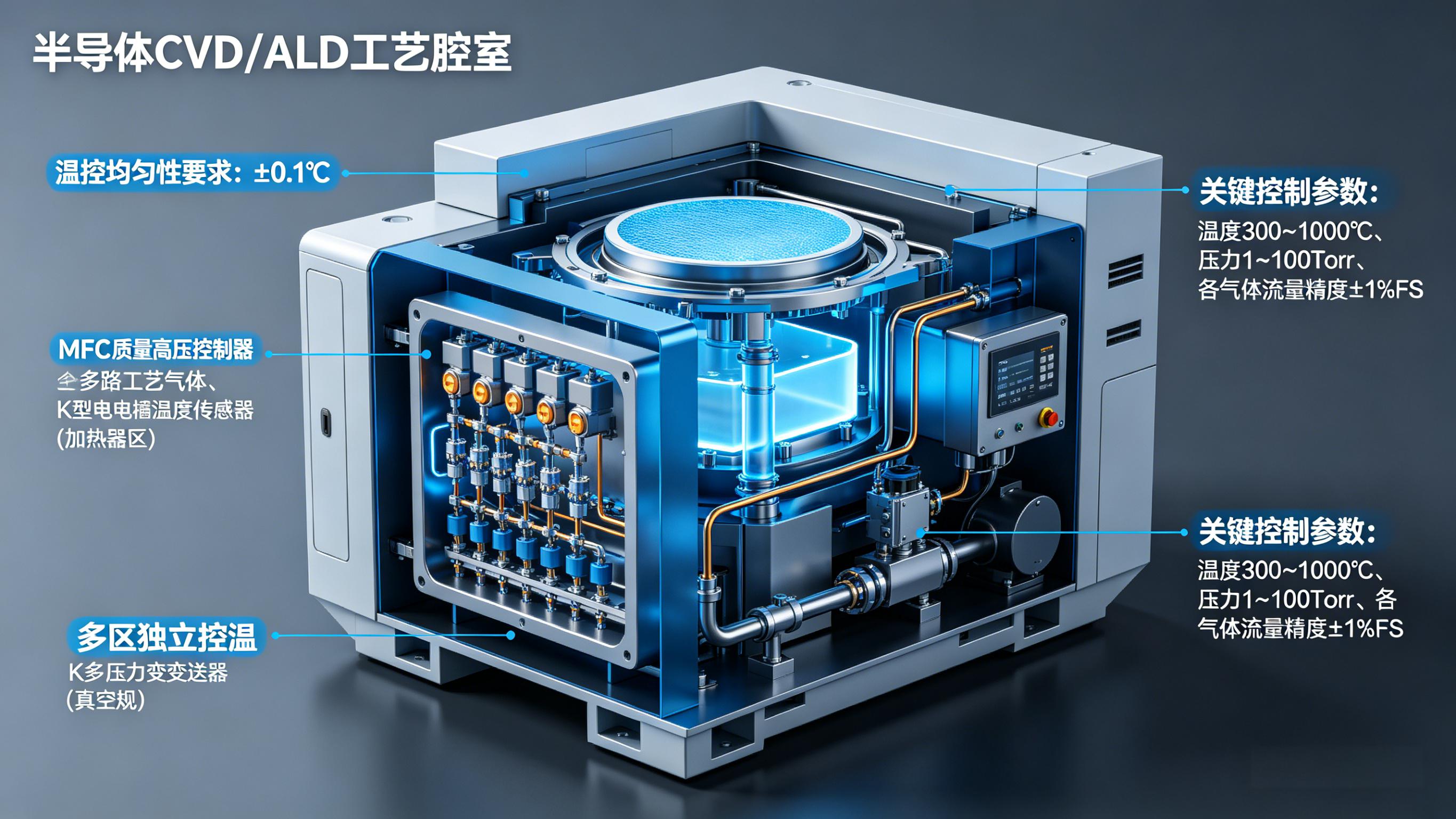

化学气相沉积（CVD）和原子层沉积（ALD）是半导体薄膜制备的核心工艺。工艺腔室的温度控制精度直接影响薄膜的沉积速率、成分和均匀性。
CVD工艺腔室温度通常在300~1000℃范围内，温度控制精度要求±1℃。温度传感器采用K型或N型热电偶，安装在加热器附近和晶圆支撑台上。多区温度控制系统通过独立控制腔室不同区域的加热功率，实现晶圆表面温度的均匀分布（均匀性要求±0.5℃以内）。
ALD工艺对温度的要求更为精确，温度控制精度要求±0.1℃。ALD工艺腔室通常采用多区加热设计，每个加热区独立控制，通过精密PID控制器实现高精度温度控制。
4.2 蚀刻工艺的终点检测
蚀刻是半导体制造中去除材料的关键工艺，蚀刻终点的精确检测直接影响器件的尺寸精度。蚀刻终点检测通常采用光学发射光谱（OES）法，通过监测等离子体发射光谱中特定波长的光强变化来判断蚀刻终点。
当蚀刻到达目标层时，等离子体中的化学成分发生变化，特定波长的光强出现突变。OES系统通过实时监测光谱变化，在检测到终点信号时自动停止蚀刻，实现精确的蚀刻深度控制。
4.3 CMP工艺的过程监测
化学机械平坦化（CMP）是实现晶圆表面全局平坦化的关键工艺。CMP工艺的过程监测包括：研磨压力（通过压力传感器监测研磨头各区域的压力，实现均匀研磨）；研磨液流量（通过流量计精确控制研磨液的供给量）；终点检测（通过电机电流监测或光学终点检测判断研磨终点）；晶圆温度（通过红外测温仪监测研磨过程中的晶圆温度，防止过热损伤）。
瑞德富仕RDFS案例：某12英寸晶圆制造厂，超纯水系统扩容改造，RDFS提供全套超纯水水质监测仪表，包括电阻率仪、TOC分析仪、溶解氧仪、颗粒计数器，以及超纯水专用电磁流量计和压力变送器。系统投运后，超纯水水质稳定达到18.2MΩ·cm，TOC<0.5ppb，满足先进制程的超纯水质量要求。
五、电子制造中的仪表应用
5.1 PCB制造的过程监测
印制电路板（PCB）制造涉及蚀刻、电镀、清洗等化学工艺，需要精确控制化学品浓度、温度和流量。
蚀刻液浓度监测通常采用密度计或折光仪，通过测量蚀刻液的密度或折射率来推算铜离子浓度，控制蚀刻速率。电镀液的pH和温度控制对镀层质量有重要影响，pH计和温度传感器是电镀槽的标准配置。
5.2 SMT焊接的温度控制
表面贴装技术（SMT）的回流焊工艺需要精确控制焊接温度曲线。回流焊炉通常分为预热区、保温区、回流区和冷却区，每个区域的温度需要独立控制。温度传感器采用K型热电偶，安装在炉膛内，温度控制精度±2℃。
六、瑞德富仕RDFS半导体行业产品
RDFS-SC100是超纯水电阻率仪，无极式测量，测量范围0.05~18.2MΩ·cm，精度±0.5%，材料全PTFE，适合超纯水系统水质监测。
RDFS-SC200是超纯水TOC在线分析仪，UV氧化+电导率检测，检出限0.1ppb，响应时间<5分钟，适合超纯水TOC监测。
RDFS-SC300是洁净室在线粒子计数器，激光散射原理，检测粒径≥0.1μm，采样流量1CFM，适合半导体洁净室粒子监测。
RDFS-SC400是半导体用精密温湿度传感器，温度精度±0.1℃，湿度精度±1%RH，适合晶圆制造洁净室环境监测。
RDFS-SC500是超纯水专用电磁流量计，衬里PTFE，电极铂金，适合低电导率超纯水流量测量，精度±0.5%。
结语
半导体与电子制造行业代表了工业仪表应用的最高技术水平。纳米级的制造精度、ppb级的纯度要求、极致的洁净度标准，对仪表的精度、材料、可靠性和稳定性提出了前所未有的挑战。
随着中国半导体产业的快速发展和国产替代的迫切需求，国产半导体仪表迎来了重要的发展机遇。在超纯水监测、洁净室环境监测、工艺气体流量控制等领域，国产仪表正在逐步突破技术壁垒，为中国半导体产业的自主可控提供有力支撑。
瑞德富仕RDFS——极致精密测量，赋能中国芯片制造。
本文由瑞德富仕RDFS技术团队编写，旨在为半导体行业仪表工程师及采购决策者提供参考。如需进一步技术交流，请联系RDFS技术支持团队。
