引言：食品安全从精准测量开始

食品饮料行业是与人类健康最直接相关的工业领域。从田间地头的原料到消费者手中的产品，每一个生产环节都关乎食品安全和产品质量。工业仪表在食品饮料生产中扮演着不可或缺的角色——它们是温度控制的"神经"、流量计量的"眼睛"、卫生状态的"哨兵"。

食品饮料行业对仪表有着独特而严苛的要求。首先是卫生性——与食品接触的仪表材料必须符合食品级标准（如FDA 21 CFR、EU 1935/2004），不得向食品中迁移有害物质；仪表结构必须无死角、易清洗，防止微生物滋生。其次是可靠性——生产线停机意味着巨大的经济损失，仪表必须在高温蒸汽灭菌（CIP/SIP）条件下长期稳定工作。第三是精度——食品配方的精确执行直接影响产品口感和质量一致性，计量仪表的精度至关重要。

一、食品饮料行业仪表的特殊要求

1.1 卫生级设计标准

食品饮料行业的仪表必须符合卫生级设计标准，主要参考标准包括3-A卫生标准（美国）、EHEDG（欧洲卫生工程与设计组织）标准和FDA食品接触材料规定。

材料要求方面，与食品接触的仪表部件必须采用316L不锈钢（表面粗糙度Ra≤0.8μm）、PTFE、PEEK等食品级材料，禁止使用铅、镉等有害金属。密封材料必须采用食品级橡胶（如EPDM、硅橡胶），不得使用普通工业橡胶。

结构要求方面，仪表的流道设计必须无死角、无盲区，防止食品残留和微生物滋生。连接方式通常采用卫生级快装接头（如SMS、DIN 11851、Tri-Clamp），便于拆卸清洗。仪表外壳的防护等级通常要求IP67或IP69K（耐高压水冲洗）。

清洗兼容性方面，仪表必须能够承受CIP（就地清洗）和SIP（就地灭菌）过程。CIP通常使用碱液（NaOH，1~2%，80℃）和酸液（HNO3，0.5~1%，70℃）交替清洗；SIP使用蒸汽（121~135℃）或热水（85~95℃）灭菌。仪表必须能够在这些条件下保持密封性和测量精度。

1.2 行业认证要求

食品饮料行业的仪表通常需要获得相关行业认证，才能在生产中使用。主要认证包括：3-A认证（美国乳品行业卫生标准认证）、EHEDG认证（欧洲卫生设计认证）、FDA合规声明（美国食品药品监督管理局）、NSF认证（美国国家卫生基金会）。

在中国，食品饮料行业的仪表还需要符合GB 4806系列食品接触材料标准，以及相关行业标准（如乳品行业标准、饮料行业标准）。

二、流量测量在食品饮料中的应用

2.1 电磁流量计的卫生级应用

电磁流量计是食品饮料行业应用最广泛的流量测量仪表。其无运动部件、无压力损失、测量精度高（±0.5%）、不受介质黏度变化影响等特点，非常适合食品饮料生产中的各类液体流量测量。

卫生级电磁流量计的特殊设计包括：流管内壁采用PTFE或PFA衬里，表面光滑无死角；电极采用316L不锈钢或哈氏合金，与介质接触面积最小化；连接方式采用卫生级快装接头；外壳防护等级IP69K，可承受高压水枪冲洗。

在乳品行业，电磁流量计用于牛奶、奶油、乳清等乳制品的流量计量，精确控制配方比例。在饮料行业，用于果汁、碳酸饮料基液、糖浆等的流量测量。在啤酒酿造中，用于麦汁、啤酒、酵母液的流量计量。

2.2 科里奥利质量流量计的高精度应用

科里奥利质量流量计直接测量质量流量，精度高达±0.1%，同时可以测量密度，是食品饮料行业高精度计量的首选。

在食品配料系统中，科里奥利质量流量计用于精确计量各种配料（糖、盐、香精、添加剂等）的加入量，确保产品配方的一致性。在灌装线上，科里奥利质量流量计用于精确控制每瓶/每罐的灌装量，减少过量灌装造成的浪费。

卫生级科里奥利质量流量计的设计挑战在于流管的卫生性——弯管式流管容易积液，不利于CIP清洗。现代卫生级科里奥利流量计通常采用直管式设计，流管内壁光滑，CIP清洗效果好。

2.3 容积式流量计与转子流量计

对于高黏度食品介质（如蜂蜜、番茄酱、巧克力酱），电磁流量计和科里奥利流量计可能不适用，需要选用容积式流量计（如椭圆齿轮流量计、螺杆流量计）。容积式流量计通过计量固定容积的介质通过次数来测量流量，对介质黏度不敏感，适合高黏度介质。

卫生级容积式流量计的材料和结构设计需要满足食品级要求，齿轮和转子的材料通常采用316L不锈钢或PEEK，密封材料采用食品级橡胶。

三、温度测量与控制

3.1 巴氏杀菌与超高温灭菌的温度控制

温度控制是食品饮料生产中最关键的工艺参数之一。杀菌温度不足会导致微生物残留，危害食品安全；温度过高会破坏食品的营养成分和口感。

巴氏杀菌（Pasteurization）是乳品、果汁等饮料常用的杀菌方式，典型工艺参数为72℃保持15秒（HTST，高温短时）或63℃保持30分钟（LTLT，低温长时）。巴氏杀菌系统的温度控制精度要求±0.5℃，温度传感器通常采用Pt100热电阻，安装在杀菌管道的关键位置（加热段出口、保温管出口、冷却段出口）。

超高温灭菌（UHT）是生产常温保存乳品和饮料的关键工艺，典型工艺参数为135~150℃保持2~4秒。UHT系统的温度控制精度要求更高（±0.2℃），需要响应速度快的温度传感器（细径铠装热电阻，响应时间<1秒）和高精度温度控制器。

3.2 发酵过程的温度控制

发酵是啤酒、葡萄酒、酸奶、酱油等发酵食品生产的核心工艺。发酵温度直接影响微生物的代谢速率和产物的风味特征，必须精确控制。

啤酒发酵通常分为主发酵（8~12℃，5~7天）和后发酵（0~2℃，2~4周）两个阶段。发酵罐通常配置多点温度传感器（罐顶、罐中、罐底），通过冷却夹套的冷媒流量控制发酵温度。温度传感器采用卫生级Pt100热电阻，插入式安装，保护套管采用316L不锈钢。

酸奶发酵温度通常控制在42~45℃（嗜热链球菌和保加利亚乳杆菌的最适温度），温度偏差超过±1℃会影响酸奶的凝固效果和口感。发酵室通常配置多点温度传感器和均匀送风系统，确保发酵室内温度均匀。

3.3 冷链温度监测

冷链管理是食品安全的重要环节。从原料冷库到成品冷库，从冷藏运输到零售冷柜，每个环节的温度都需要监测和记录。

冷库温度监测通常采用无线温度传感器，传感器通过无线网络（ZigBee、LoRa、NB-IoT）将温度数据传输到监控系统，实现24小时不间断监测。当温度超出设定范围时，系统自动报警，通知管理人员处理。

冷藏运输车辆的温度监测通常采用车载温度记录仪，记录运输全程的温度数据，到达目的地后可以下载数据进行核查。现代冷链温度监测系统通过4G/5G网络实现实时数据传输，管理人员可以随时查看运输车辆的温度状态。

四、压力与液位测量

4.1 卫生级压力变送器

食品饮料行业的压力测量需要卫生级压力变送器。卫生级压力变送器的膜片直接与介质接触，膜片材料采用316L不锈钢，表面粗糙度Ra≤0.8μm，连接方式采用卫生级快装接头。

在CIP清洗过程中，压力变送器需要承受清洗液的冲击和化学腐蚀。卫生级压力变送器的密封材料采用食品级EPDM或硅橡胶，能够耐受碱液和酸液的腐蚀。

在均质机、高压泵等高压设备的压力监测中，压力变送器的量程通常为0~25MPa，需要选用高压型卫生级压力变送器。

4.2 卫生级液位测量

食品饮料行业的液位测量需要根据容器类型和介质特性选择合适的液位计。

对于开口储罐（如糖浆罐、果汁罐），通常采用超声波液位计（非接触式，无需清洗）或雷达液位计（精度更高）。对于密闭压力容器（如发酵罐、储酒罐），通常采用差压式液位计或导波雷达液位计。

卫生级差压液位计的膜片和引压管采用316L不锈钢，连接方式采用卫生级法兰，适合发酵罐、储罐等密闭容器的液位测量。导波雷达液位计的探杆采用316L不锈钢，适合泡沫较多的发酵液位测量（雷达信号沿探杆传播，不受泡沫影响）。

五、CIP清洗监测

5.1 CIP清洗过程的仪表配置

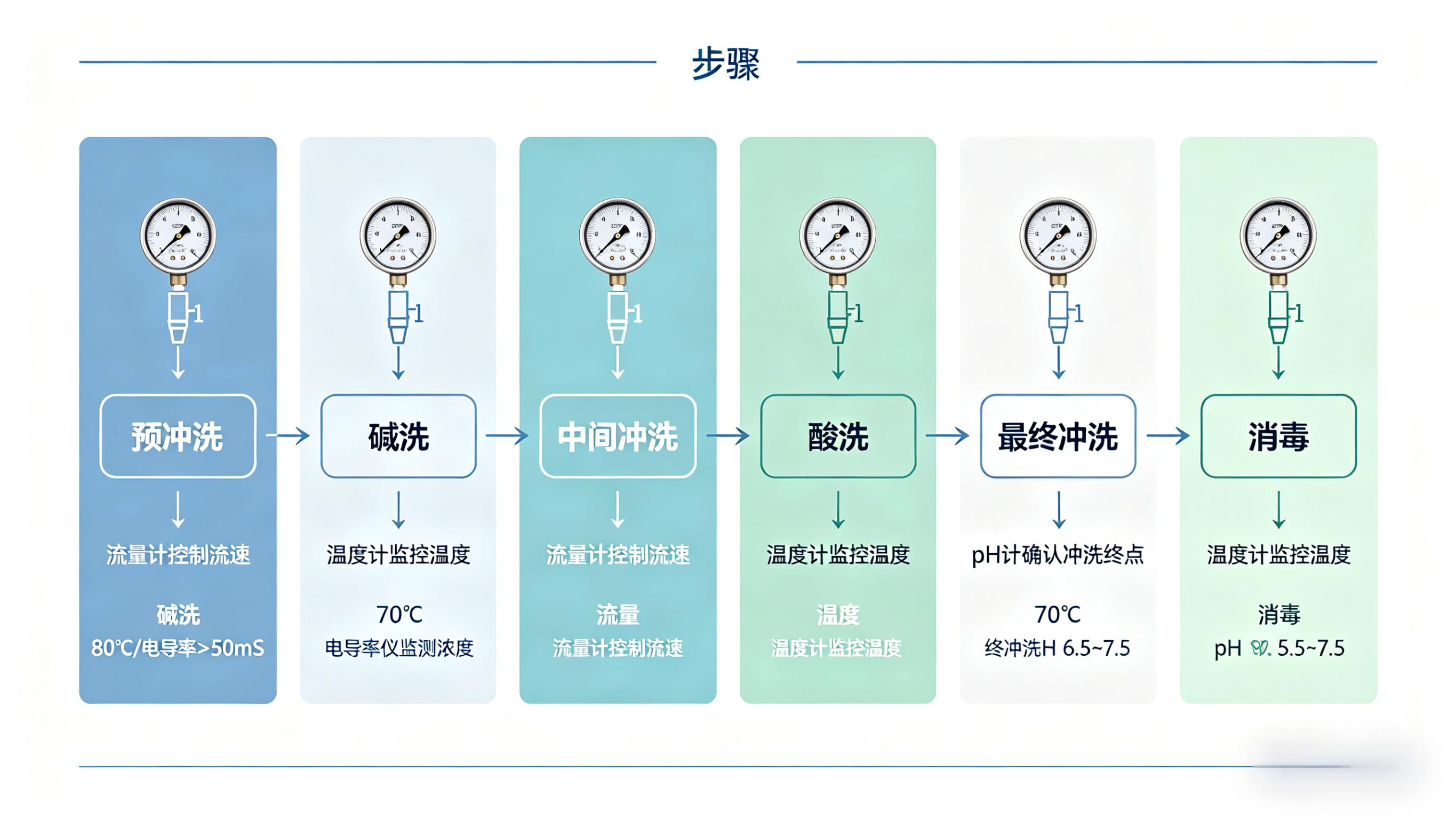

CIP（就地清洗）是食品饮料行业保证卫生安全的关键工艺。CIP清洗过程通常包括预冲洗（清水）→碱洗（NaOH溶液）→中间冲洗（清水）→酸洗（HNO3溶液）→最终冲洗（清水）→消毒（热水或蒸汽）等步骤。

CIP清洗过程的仪表配置包括：流量计（监测清洗液流量，确保流速满足湍流要求，通常Re>10000）；温度计（监测清洗液温度，碱洗通常80℃，酸洗通常70℃）；电导率仪（监测清洗液浓度，通过电导率判断碱液/酸液浓度是否达标）；pH计（监测最终冲洗水的pH，确认清洗液已被彻底冲洗干净，pH恢复到6.5~7.5）。

5.2 电导率仪在CIP中的应用

电导率仪是CIP清洗过程中最重要的监测仪表之一。通过监测清洗液的电导率，可以实时判断清洗液的浓度状态，实现CIP过程的自动化控制。

在碱洗阶段，NaOH溶液的电导率与浓度成正比。通过监测电导率，可以自动控制NaOH的补加量，维持清洗液浓度在设定范围内。在最终冲洗阶段，通过监测冲洗水的电导率，可以判断清洗液是否已被彻底冲洗干净——当电导率降至与进水电导率相近时，说明冲洗完成。

卫生级电导率仪的电极采用316L不锈钢，连接方式采用卫生级快装接头，能够承受CIP清洗过程的高温和化学腐蚀。

瑞德富仕RDFS案例：某大型乳品企业，生产线CIP清洗过程原来依靠人工判断清洗效果，清洗时间长、清洗液消耗大。引入RDFS卫生级电导率仪和pH计后，实现了CIP过程的自动化控制，清洗时间缩短30%，清洗液消耗减少25%，同时清洗效果更加稳定可靠。

六、瑞德富仕RDFS卫生级仪表产品

RDFS-SH100是卫生级电磁流量计，符合3-A和EHEDG卫生标准，衬里材料PTFE，电极316L不锈钢，连接方式Tri-Clamp/SMS/DIN 11851可选，防护等级IP69K，精度±0.5%，适合乳品、饮料、啤酒等食品液体流量测量。

RDFS-SH200是卫生级科里奥利质量流量计，直管式设计，符合3-A卫生标准，精度±0.1%，同时测量质量流量和密度，适合高精度配料和灌装计量。

RDFS-SH300是卫生级压力变送器，膜片316L不锈钢，表面粗糙度Ra≤0.8μm，连接方式Tri-Clamp，防护等级IP69K，适合食品饮料生产过程压力监测。

RDFS-SH400是卫生级温度变送器，Pt100热电阻，保护套管316L不锈钢，连接方式Tri-Clamp，响应时间<2秒，适合巴氏杀菌、UHT灭菌等温度控制。

RDFS-SH500是卫生级电导率仪，电极316L不锈钢，连接方式Tri-Clamp，测量范围0~200mS/cm，适合CIP清洗过程监测和饮料浓度控制。

结语

食品饮料行业对仪表的要求是最严格的——不仅要测量准确，还要保证食品安全，还要能够承受频繁的清洗和灭菌。卫生级仪表的设计和制造需要在测量性能、卫生性能和耐用性之间找到最优平衡。

随着食品安全法规的日益严格和消费者对食品质量要求的不断提高，食品饮料行业对高品质卫生级仪表的需求持续增长。国产卫生级仪表在技术水平和产品质量方面已经取得了显著进步，正在逐步替代进口品牌，为中国食品饮料行业的高质量发展提供可靠的测量保障。

瑞德富仕RDFS——卫生级精准测量，守护每一口食品安全。
