引言：三分仪表，七分安装

在工业仪表行业有一句老话：“三分仪表，七分安装”。再好的仪表，如果安装不当，也发挥不出应有的性能，甚至会出现测量故障。安装调试是仪表生命周期中最关键的环节之一，安装质量的高低直接决定了仪表的运行可靠性和使用寿命。

仪表安装调试工作涉及机械安装（阀门、法兰、支架、管道连接）和电气接线（供电、信号、接地、通讯）两大方面，需要与工艺、设备、电气、仪表等多个专业密切配合。同时，仪表的维护保养和故障诊断也是仪表工程师日常工作的主要内容。

一套仪表系统的高效运维管理，需要建立完善的维护制度、配备合适的检修工具、积累丰富的故障处理经验。随着工业数字化和智能化的推进，仪表的运维方式也在悄然发生变化——从被动维修到主动维护，从人工巡检到智能监测，从现场操作到远程诊断。

一、仪表安装基础规范

1.1 安装环境要求

工业仪表的安装环境直接关系到其运行可靠性和使用寿命。在进行仪表安装设计时，需要充分考虑环境因素的影响。

温度环境方面，大多数工业仪表的工作温度范围为-20℃~60℃，存储温度范围更宽。安装在高温环境（如窑炉旁、锅炉房）的仪表需要配置散热装置或选用耐高温型仪表；安装在室外或寒冷地区的仪表需要配置仪表加热器或选用低温型仪表，防止液晶屏幕冻结或电子元器件失效。

湿度环境方面，相对湿度过高（>85%）会加速电子元器件的腐蚀和老化，导致绝缘性能下降和接触不良。高湿度环境应选用防护等级IP65以上的仪表，必要时配置干燥剂或防潮加热器。热带地区和海边尤需注意防潮。

振动和冲击方面，振动会加剧仪表内部机械结构（传感器、接插件）的磨损和松动，影响测量精度和信号稳定性。高振动环境（如泵出口、压缩机旁）应选用抗振型仪表，必要时配置减振支架。防爆型仪表的安装还应避免将普通型仪表误装到危险区域。

腐蚀性环境方面，仪表外壳应选用防腐材料（316L不锈钢、聚酯涂层铝合金），或配置防腐保护箱。化工厂区、酸碱储罐区的仪表安装需要特别注意材料选型。仪表的引压管和电缆也需要防腐处理（保温层、涂层、套管保护）。

1.2 仪表安装位置选择

安装位置的选择直接影响测量结果的准确性和代表性。一个好的安装位置应该能够代表被测工艺参数的真实状态，同时便于日常维护和检修。

对于压力测量，安装位置应选在介质流动平稳、无涡流、无气穴的位置。压力变送器应安装在工艺管道的侧面或上部，避免安装在底部（易积液）或顶部（易积气）。测量液体压力时，变送器应安装在管道中心线以下；测量气体压力时，变送器应安装在管道中心线以上。

对于温度测量，温度传感器的感温端应插入足够深度（通常为管道内径的1/3~1/2），保证与介质充分热交换。安装位置应选在介质流动充分混合的区域，避免安装在死角、涡流区或靠近加热/冷却元件的位置。

对于液位测量，液位计的安装位置应避免受到进料冲击、液面波动和漩涡的影响。雷达液位计的天线应垂直于液面安装，避免靠近进料口或搅拌器。超声波液位计的安装位置应避免超声波传播路径上有障碍物（如管道、搅拌轴）。

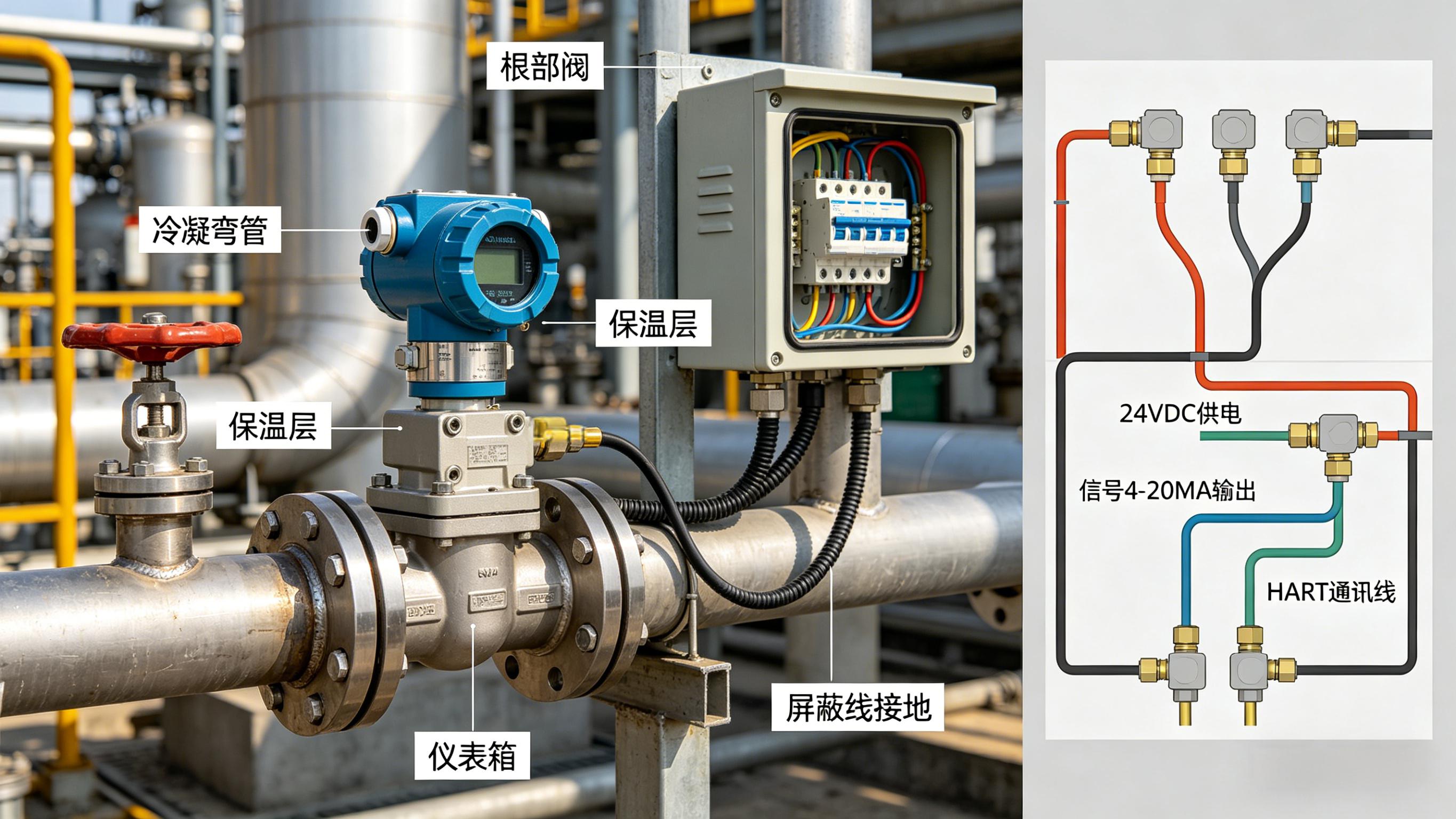

1.3 引压管安装

引压管是压力和液位测量中连接工艺管道和变送器的重要组件，其安装质量对测量准确性有很大影响。

引压管应尽量短，减少介质在管内的滞后时间。引压管的内径通常为6~10mm，对于水介质内径不小于6mm，对于蒸汽不小于10mm，防止冷凝水堵塞。

引压管的敷设应有坡度，坡度不小于1:12，便于排除气泡（测量液体时）或冷凝水（测量气体时）。引压管高点应装设排气阀，低点应装设排液阀，便于日常维护。

对于蒸汽压力测量，必须安装冷凝弯管，使变送器膜片处的温度低于100℃，防止蒸汽直接接触变送器膜片造成损坏。

对于腐蚀性介质或脏污介质，应安装隔离罐（隔离液为甘油、硅油等），将腐蚀性介质与变送器膜片隔离，防止膜片腐蚀或堵塞。

二、电气安装与接线

2.1 供电系统

工业仪表的供电系统设计需要考虑可靠性、稳定性和安全性。

仪表供电电压通常为24VDC（智能仪表、变送器）、220VAC（功率较大的仪表如电磁流量计）或110VAC（气动仪表的电磁阀）。24VDC供电通常由仪表电源柜提供，电源柜内配置不间断电源（UPS）以保证停电时的关键仪表运行。

供电线路应与动力线路分开敷设，避免电磁干扰。信号电缆与强电线缆之间的平行敷设距离应不小于150mm，交叉时应垂直相交，减少干扰耦合。

对于本质安全型仪表（Exia），供电和信号通过安全栅传输到危险区域。安全栅安装在控制室或安全区域，为危险区域的本安仪表提供本质安全电源。安全栅的电压和电流限值决定了本安回路的允许功率，是防爆设计的关键参数。

2.2 接地系统

接地是仪表电气安装中最重要、也最容易出问题的一个环节。错误的接地会导致信号干扰、测量误差增大，严重时甚至会损坏仪表或引发安全事故。

保护接地（PE）是将仪表金属外壳与大地连接，防止人员触电和静电积聚。仪表的保护接地应连接至工厂接地系统，接地电阻通常要求小于4Ω。

屏蔽接地（信号屏蔽层接地）是为了抑制电磁干扰。信号电缆的屏蔽层应在控制室一端单点接地，屏蔽层不得两端接地，否则会形成接地环流，反而引入干扰。

本质安全接地是本安仪表系统特有的接地要求，用于保证安全栅的正常工作。安全栅的接地端子应连接至独立的本质安全接地系统，与保护接地分开，接地电阻小于1Ω。

2.3 防雷保护

工业仪表及其信号线路容易受到雷电感应过电压的侵害，特别是在空旷厂区、高层建筑附近或雷暴多发地区。防雷保护是仪表电气安装的重要组成部分。

电源防雷通常在仪表电源柜内安装电源浪涌保护器（SPD），将雷击感应过电压限制在仪表允许的范围内。

信号防雷在仪表信号线路两端安装信号浪涌保护器，将雷击感应过电压钳制到安全水平。信号浪涌保护器应选择响应时间快（<1ns）、寄生电容低的产品，避免影响高速通讯信号。

现场仪表防雷在仪表端安装防雷端子箱，内置信号防雷器，保护变送器、传感器等现场设备。对于特别重要的设备，可以安装专用防雷接地棒，将雷电流直接引入大地。

三、仪表调试与投运

3.1 调试准备

仪表安装完成后，在投入运行之前必须进行调试。调试的目的是验证仪表安装的正确性和仪表本身的性能，确保仪表能够正常工作。

调试前的准备工作包括：检查仪表安装是否符合设计要求（安装位置、安装方向、法兰连接）；检查电气接线是否正确（供电电压、信号极性、接地）；检查引压管连接是否正确、是否有泄漏；检查阀门状态是否正确（根部阀打开、排放阀关闭）。

同时还需要准备调试工具：万用表（测量电压、电流、电阻）、信号发生器（输出标准电压/电流/电阻信号）、HART手操器（配置HART仪表参数）、过程校验仪（校准压力、温度等信号）、通讯测试仪（测试网络通讯）。

3.2 单台仪表调试

单台仪表的调试内容包括通电检查、参数配置和精度校准三个步骤。

通电检查是给仪表上电，观察仪表显示是否正常、通讯是否建立、有无报警信息。对于智能仪表，上电后应检查其自诊断功能是否正常。

参数配置是根据设计要求设置仪表的基本参数，包括量程范围、输出信号类型（4-20mA对应0%~100%）、工程单位（小数点位数）、阻尼时间常数等。参数配置完成后，应记录配置数据，作为竣工资料存档。

精度校准是将仪表从工艺上隔离，使用标准信号源进行校准，验证仪表的示值误差是否在允许范围内。对于压力变送器，引入标准压力值，检查输出电流是否正确；对于温度变送器，输入标准电阻值，检查输出电流是否正确。

3.3 系统联调

系统联调是验证仪表与控制系统（DCS/PLC）之间的连接和通讯是否正确的过程。联调内容包括信号通道测试、功能测试和报警联锁测试三个方面。

信号通道测试是从现场仪表端注入标准信号，在控制室DCS画面上读取对应的工程值，验证信号传输的正确性。同时测试从控制室到现场仪表的下行信号（如阀门的开关命令）是否正确。

功能测试是验证控制回路的功能是否正常，包括手动调节、自动调节、串级控制等。在功能测试中，应逐步改变设定值，观察过程变量的响应是否符合预期。

报警联锁测试是验证报警和联锁功能是否正确触发。对于报警功能，通过模拟超限信号，检查报警是否正确发出。对于联锁功能，通过模拟联锁条件，检查联锁动作是否正确执行（如关闭紧急切断阀、停泵等）。联锁测试是高安全要求测试，必须有完整的安全措施和人员安排。

瑞德富仕RDFS案例：某大型乙烯装置新建项目，RDFS技术服务团队参与仪表调试工作。项目共涉及仪表8000余台，调试周期3个月。团队按照调试程序文件逐台逐项进行调试，共发现并处理仪表安装和接线问题1200余项，确保了项目一次开车成功。

四、仪表维护管理

4.1 维护策略

工业仪表的维护策略经历了从被动维修到主动维护的演进过程。

被动维修（Run-to-Failure）是最原始的维护方式——仪表坏了再修。这种方式简单，但会造成非计划停机，影响生产，维修成本高。适用于非关键仪表或一次性使用后更换的场合。

定期维护（Time-based Maintenance，TBM）是按照固定的周期对仪表进行检修和校准。这种方式可以预防部分故障，但可能导致过度维护（对状态良好的仪表进行了不必要的检修）或欠维护（故障发生在两次检修之间）。

状态监测维护（Condition-based Maintenance，CBM）通过监测仪表的运行状态，在仪表性能下降到不可接受之前安排维护。这种方式提高了维护的针对性，减少了不必要的维护工作，但需要配置状态监测工具和数据分析能力。

预测性维护（Predictive Maintenance，PdM）通过分析仪表的历史数据和趋势，预测仪表的未来故障时间，在故障发生前安排维护。这是最高级的维护策略，需要完善的数据采集和分析能力。

4.2 日常巡检

日常巡检是仪表维护的基础工作，通过定期检查及时发现仪表的异常情况，防止小问题演变为大故障。

巡检内容包括外观检查（外壳是否完好、铭牌是否清晰、显示是否正常）、运行环境检查（周围是否有跑冒滴漏、是否有新增振动源或热源）、运行状态检查（显示值是否合理、与相邻或类似点位是否一致）、接线检查（接线端子是否松动、是否有锈蚀）。

巡检时通常使用手持红外测温仪测量仪表外壳温度，使用听棒检查旋转设备是否有异常声音，使用万用表检查供电电压和信号电流。使用这些简单的工具和方法，可以发现大部分仪表早期故障。

巡检发现的异常情况应记录在巡检记录中，包括仪表位号、发现时间、异常描述、处理建议。重要异常应及时报告，必要时临时采取措施防止事故扩大。

4.3 故障诊断方法

当仪表发生故障时，快速准确地诊断故障原因是恢复生产的关键。常见的故障诊断方法包括观察法、测量法、替换法和经验法。

观察法是最直观的诊断方法。通过观察仪表的显示状态、报警信息、运行情况，结合工艺操作变化，判断故障可能的原因。例如，电磁流量计无显示且输出为0mA，可能是供电中断；显示正常但输出恒定为4mA或20mA，可能是传感器故障；输出波动较大，可能是介质含气泡或电极污染。

测量法是使用万用表、过程校验仪等工具测量仪表的供电电压、输出电流、输入信号等参数，与正常值比对，判断故障位置。对于变送器，如果供电正常但输出异常，可以通过断开信号回路测量回路电流的方法，判断是变送器故障还是信号线路故障。

替换法是用备用仪表或配件替换疑似故障的部件，观察故障是否消失。这种方法简单有效，但需要有足够的备件储备。对于现场无法修复的故障，替换法可以快速恢复生产，故障部件送回维修。

五、特殊工况的安装与维护

5.1 防爆场所的安装维护

危险场所的仪表安装维护有特殊的安全要求。安装人员在防爆场所工作前必须接受防爆安全培训，了解危险区域的划分和防爆仪表的类型。

在0区和1区进行维护作业属于危险作业，需要办理作业许可证，落实安全措施后方可进行。维护前需要断电、隔离、通风、检测，确认无爆炸性混合物后方可开盖操作。

防爆仪表的外壳不得随意开盖。任何对外壳的修改（如新增电缆引入装置、更换不同规格的端子）都可能破坏仪表的防爆性能。开盖操作必须由仪表制造商或其授权人员完成。

防爆仪表的引入装置（电缆密封接头）必须与电缆外径匹配，密封圈完好，接头紧固到位。失效的密封装置会导致危险区域的爆炸性气体进入仪表内部，引发安全事故。

5.2 在线分析仪的维护

在线分析仪是工业过程控制的"眼睛"，但也是最娇气、维护工作量最大的一类仪表。在线分析仪的维护不仅包括仪表本身的维护，还包括样品预处理系统的维护。

样品预处理系统的作用是将工艺样品处理成满足分析仪要求的理想样品状态——温度、压力、流速稳定，无干扰组分，组分浓度在分析仪测量范围内。样品预处理系统的故障（过滤器堵塞、加热器失效、泵损坏等）往往是分析仪测量异常的真正原因。

分析传感器的维护周期根据介质情况而定。清洁介质可能数月维护一次，脏污介质可能每周甚至每天维护一次。传感器污染会导致响应迟缓、灵敏度下降、基线漂移等故障。

标准气体校准是在线分析仪准确性的保证。校准周期根据分析仪的稳定性而定，通常为1~4周。校准时通入已知浓度的标准气体，检查分析仪的响应值与标准值的偏差，必要时进行校准调整。

瑞德富仕RDFS案例：某煤化工企业，在线红外气体分析仪（测量CO、CO2、CH4）频繁出现测量异常。RDFS服务工程师现场诊断发现，样品预处理系统的冷却器结垢导致样气温度过高，过滤器更换不及时导致传感器污染。服务团队对预处理系统进行了全面维护，更换了冷却器和过滤器，重新校准分析仪，测量恢复正常。后续建议企业建立样品预处理系统的定期维护制度，测量异常次数下降90%。

5.3 冬季防冻与夏季防晒

温度极端的季节对仪表提出了特殊的维护要求。

冬季防冻是北方地区仪表维护的重要工作。水系统或蒸汽伴热的引压管、阀门、分析仪样品管线，如果停止流动，积水会结冰膨胀，损坏仪表和管线。防冻措施包括保温、伴热（蒸汽伴热或电伴热）和排空（停止运行后排尽管路积水）。在极寒天气，还应增加巡检频次，检查保温层是否完好、伴热系统是否正常工作。

夏季防晒是高温地区需要注意的问题。阳光直射会导致仪表外壳温度升高，影响电子元器件的寿命和测量准确性。防晒措施包括设置遮阳棚、涂反射率高的白色涂层、增加通风散热。对于LCD显示的仪表，阳光直射还会导致显示内容无法阅读，需要选择高亮度或LED显示的仪表。

六、瑞德富仕RDFS服务与支持

6.1 现场安装调试服务

RDFS工程服务团队提供专业的现场安装调试服务。服务内容包括安装指导、现场调试、性能验证和操作培训。工程师均持有仪表自动化相关资质，在石化、化工、电力、冶金等行业拥有丰富的调试经验。

调试服务覆盖各类工业仪表：压力变送器、流量计、温度变送器、液位计、在线分析仪、控制系统等。服务团队严格遵循调试程序文件，使用专业调试工具，保证调试质量和效率。

6.2 维护维修服务

RDFS提供从预防性维护到故障紧急维修的全方位服务。预防性维护包括定期巡检、计划校准和保养；紧急维修提供24小时响应服务，快速到达现场诊断和修复故障。

RDFS在全国设有多个服务中心，配置充足的备件库存，缩短备件供应周期。对于返厂维修的仪表，RDFS提供快速周转服务，紧急情况下提供备用仪表临时替换，保证生产连续性。

6.3 运维培训服务

RDFS为客户提供定制化的仪表运维培训服务。培训内容包括仪表工作原理、选型安装、日常维护、故障诊断和案例分析。培训形式可以是课堂讲授、现场实操或两者结合。

RDFS还定期举办仪表技术研讨会，邀请行业专家分享最新技术和实践经验，帮助客户工程师持续提升专业能力。

结语

工业仪表的安装调试与维护管理，是仪表全生命周期中时间最长、工作量最大的阶段。安装质量决定了仪表能否正常工作，维护水平决定了仪表能工作多久、测量准不准。

一个优秀的仪表运维团队，不仅要有扎实的理论基础和丰富的实践经验，更要有严谨的工作态度和规范的操作流程。在实际工作中，安全永远是第一位的——危险场所的维护作业必须严格遵守安全规程，任何时候都不能为了赶进度而忽视安全。

选择瑞德富仕RDFS，就是选择了专业的技术服务保障。我们不仅提供高品质的仪表产品，更提供从安装调试到维护维修的全生命周期服务，让您的仪表系统始终保持最佳运行状态，为生产安全和质量提供可靠保障。

瑞德富仕RDFS——专业安装调试，全生命周期维护，让测量始终精准可靠。
