引言：药品质量从精准控制开始
制药行业是工业仪表应用最为严苛的行业之一。一粒药片从原料到成品，要经过数十道工艺步骤，每个步骤的温度、压力、流量、浓度等参数都需要精确控制。任何参数的偏差都可能导致药品质量不合格，甚至危及患者生命。
制药行业的特殊性在于其严格的法规要求。中国GMP（药品生产质量管理规范）、美国FDA cGMP（现行药品生产质量管理规范）、欧盟GMP等法规对制药生产的环境、设备、工艺和记录都有详细要求。工业仪表作为制药生产的"感知器官"，其选型、安装、校准和维护都必须符合GMP要求，并经过完整的验证（Validation）和确认（Qualification）流程。
从原料药合成到制剂生产，从生物制药到中药提取，从洁净室环境到灭菌验证，工业仪表在制药行业的每个环节都发挥着关键作用。
一、制药行业仪表的特殊要求
1.1 GMP合规要求
GMP对制药用仪表的要求可以概括为"可追溯、可验证、可审计"。
可追溯性要求仪表的测量数据必须完整记录，包括测量值、测量时间、仪表编号、校准状态等信息。数据记录应采用电子记录或纸质记录，电子记录应符合21 CFR Part 11电子签名和数据完整性要求。
可验证性要求仪表必须经过完整的验证流程，包括设计确认（DQ）、安装确认（IQ）、运行确认（OQ）和性能确认（PQ）。验证文件需要详细记录仪表的安装位置、技术参数、校准方法、校准周期、报警设定值等信息。
可审计性要求仪表的所有操作（参数修改、校准、维护）都必须有审计追踪记录，记录内容包括操作人、操作时间、操作内容、操作原因。审计追踪记录不得删除或修改。
1.2 材料与清洁要求
制药行业对仪表材料的要求与食品行业类似，但更为严格。与药品接触的仪表部件必须采用316L不锈钢（表面粗糙度Ra≤0.8μm）、PTFE、PEEK等材料，材料需要符合USP Class VI生物相容性要求。
制药行业的清洁要求比食品行业更严格。除了CIP清洗外，制药设备还需要进行SIP（蒸汽灭菌）和VHP（汽化过氧化氢）灭菌。仪表必须能够承受121℃蒸汽灭菌和VHP灭菌过程，灭菌后不影响测量精度和密封性。
1.3 验证与确认
制药行业的仪表验证是法规强制要求，验证流程通常包括四个阶段：设计确认（DQ）——确认仪表的设计满足用户需求和GMP要求；安装确认（IQ）——确认仪表按照设计文件正确安装，包括安装位置、电气连接、软件配置等；运行确认（OQ）——确认仪表在空载或模拟条件下运行正常，包括报警功能、通讯功能、安全功能等；性能确认（PQ）——确认仪表在实际工艺条件下满足性能要求，包括测量精度、响应时间、稳定性等。
验证文件需要经过质量部门审核批准，作为药品注册申报和GMP检查的重要依据。
二、原料药合成中的仪表应用
2.1 化学反应过程的监测控制
原料药合成通常涉及多步化学反应，每步反应都需要精确控制反应温度、压力、搅拌速度、加料速度等参数。
反应釜温度控制是原料药合成的核心。反应釜通常配置多点温度传感器（Pt100热电阻），监测反应液温度、夹套温度和釜壁温度。温度控制精度通常要求±0.5℃，对于对温度敏感的反应，精度要求±0.1℃。温度传感器采用卫生级插入式安装，保护套管316L不锈钢。
反应压力监测对于高压反应（如氢化反应、氨化反应）尤为重要。压力变送器需要选用卫生级隔膜式压力变送器，膜片316L不锈钢，量程根据反应压力确定（通常为0~1MPa或0~2.5MPa）。
加料流量控制对于精确控制反应物比例至关重要。原料药的合成通常采用滴加或分批加料方式，流量计需要高精度（±0.5%）和快速响应。对于腐蚀性介质，选用电磁流量计；对于高黏度介质，选用科里奥利质量流量计。
2.2 结晶过程的监测
结晶是原料药纯化的关键步骤，结晶质量直接影响药品的纯度和溶解度。结晶过程需要监测温度、搅拌速度、浊度、粒度分布等参数。
结晶温度控制通常采用程序降温方式，温度传感器配置在结晶罐内，温度控制精度±0.2℃。浊度仪用于监测结晶过程中的浊度变化，判断结晶的起始点和终点。在线粒度分析仪用于监测晶体粒度分布，确保产品粒度符合质量标准。
2.3 溶剂回收与精馏
原料药合成过程中产生大量有机溶剂废液，需要通过精馏回收再利用。精馏过程的仪表配置包括：温度传感器（监测塔顶、塔釜、各层塔板温度）；压力变送器（监测塔顶和塔釜压力）；流量计（监测进料、回流、采出流量）；液位计（监测回流罐和塔釜液位）；在线分析仪（监测塔顶和塔釜的溶剂纯度，通常采用折光仪或红外分析仪）。
三、生物制药中的仪表应用

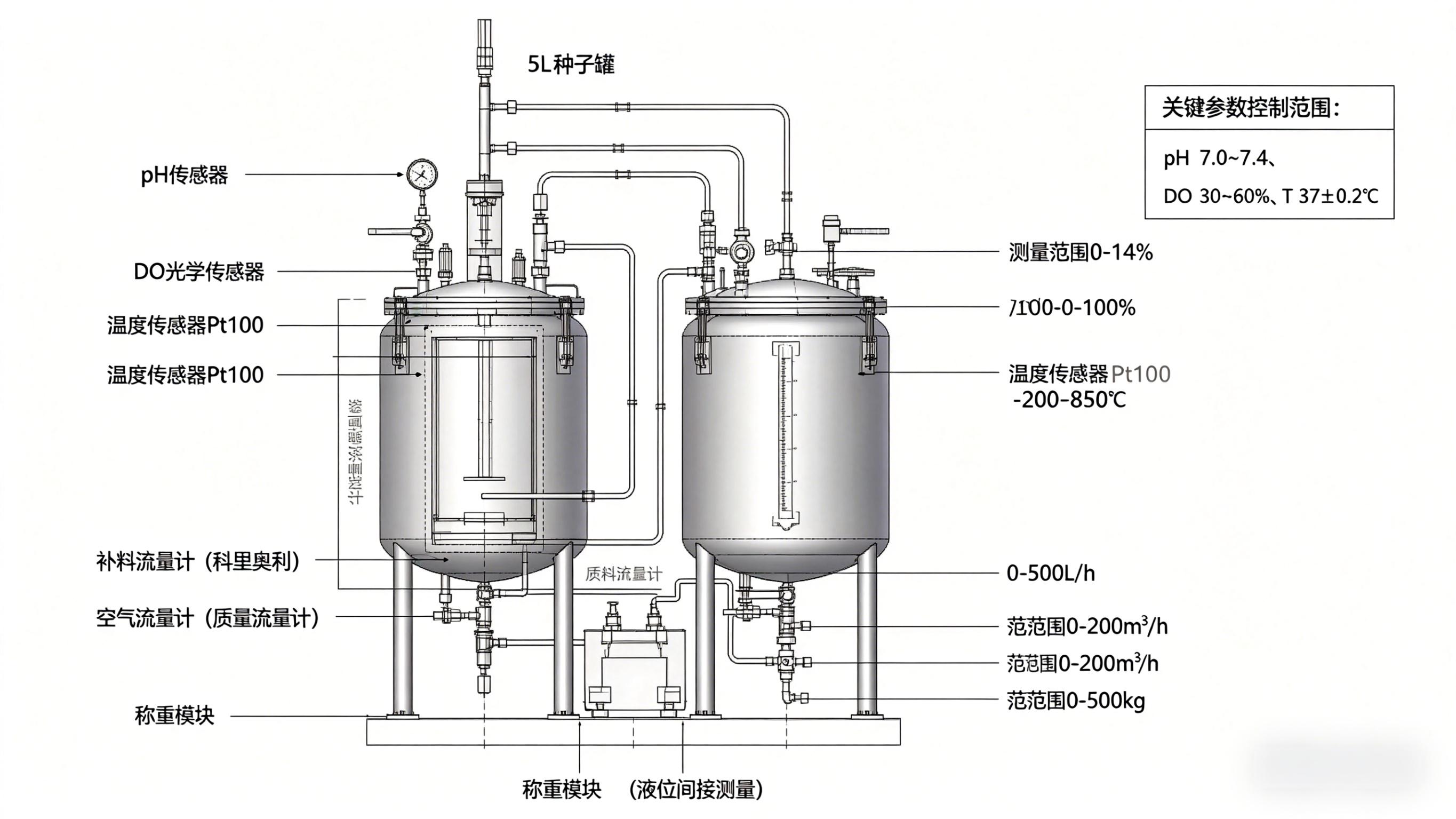

3.1 生物反应器的过程监测
生物反应器是生物制药（如单克隆抗体、疫苗、重组蛋白）生产的核心设备。生物反应器的过程监测需要同时关注物理参数（温度、压力、pH、溶解氧DO、搅拌速度）和生化参数（细胞密度、代谢产物浓度、底物浓度）。
温度控制是生物反应器最重要的控制参数。哺乳动物细胞培养通常控制在37±0.2℃，微生物发酵通常控制在30~37℃。温度传感器采用Pt100热电阻，插入式安装，保护套管316L不锈钢。
pH控制对细胞生长和产物表达有重要影响。哺乳动物细胞培养通常控制在pH 7.0~7.4，微生物发酵控制在pH 5.5~7.0。pH传感器采用耐高温灭菌的玻璃电极，需要定期校准（通常每批培养前校准一次）。
溶解氧（DO）控制是好氧培养的关键参数。哺乳动物细胞培养通常控制在30~60%空气饱和度，微生物发酵控制在20~40%。DO传感器采用极谱法或光学法，光学法DO传感器无需电解液，维护量小，更适合生物反应器应用。
3.2 细胞密度与代谢产物监测
细胞密度是生物反应器过程控制的重要参数，直接影响产物表达和收获时机。在线细胞密度监测通常采用光学密度（OD）法或电容法。OD法通过测量培养液对特定波长光的吸收来估算细胞密度，适合微生物发酵；电容法通过测量培养液的介电常数来估算活细胞密度，适合哺乳动物细胞培养。
代谢产物（如葡萄糖、乳酸、谷氨酰胺、氨）的在线监测通常采用在线拉曼光谱分析仪或在线近红外分析仪。这些分析仪可以实时监测多种代谢产物的浓度变化，为补料策略和收获时机提供数据支持。
3.3 层析纯化的过程监测
层析纯化是生物制药下游工艺的核心步骤。层析柱的过程监测包括：UV检测器（监测蛋白质浓度，280nm吸光度）；电导率仪（监测缓冲液盐浓度，用于梯度洗脱）；pH计（监测缓冲液pH）；流量计（监测流速，通常控制在1~3柱体积/小时）；压力变送器（监测柱压，防止柱压过高导致填料损坏）。
四、制剂生产中的仪表应用
4.1 固体制剂生产
固体制剂（片剂、胶囊、颗粒）生产涉及混合、制粒、干燥、压片、包衣等工艺步骤，每个步骤都需要相应的仪表监测。
湿法制粒过程中需要监测搅拌速度、加水量、制粒时间。加水量通常通过流量计精确控制，流量计选用电磁流量计或质量流量计。
流化床干燥过程中需要监测进风温度、出风温度、物料温度和湿度。温度传感器配置在进风口、出风口和物料层，湿度传感器监测出风湿度，判断干燥终点。
压片过程中需要监测压片力、片重和硬度。压片力通过压力传感器监测，片重通过称重传感器监测，硬度通过硬度测试仪监测。这些数据用于实时调整压片参数，保证片剂质量一致性。
4.2 液体制剂生产
液体制剂（注射剂、口服液、滴眼液）生产涉及配液、过滤、灌装等工艺步骤。
配液过程中需要精确计量各种原料和溶剂的加入量。高精度配料系统通常采用科里奥利质量流量计或称重模块，配料精度要求±0.1%。配液罐配置温度传感器、pH计和电导率仪，监测配液过程。
过滤过程需要监测过滤前后的压力差，判断滤膜是否堵塞。压力差超过设定值时需要更换滤膜。过滤过程还需要监测滤液流量和浊度，确保过滤效果。
灌装过程需要精确控制每瓶/每支的灌装量。灌装精度通常要求±1%~±2%。灌装量通过称重传感器或流量计监测，灌装速度通过流量计控制。
4.3 无菌制剂与灭菌验证
无菌制剂（注射剂、冻干粉针）的生产需要在洁净环境中进行，并且最终产品需要经过终端灭菌或无菌过滤。
终端灭菌通常采用湿热灭菌（高压蒸汽灭菌器）或干热灭菌（隧道式烘箱）。灭菌过程需要监测温度、压力和时间，确保达到灭菌要求（如121℃、15分钟）。灭菌器配置温度传感器（通常采用热电偶，测量精度±0.5℃）、压力变送器和时间记录装置。
灭菌验证需要进行热分布和热穿透测试，确认灭菌器内各点温度均匀性和装载内冷点温度。验证过程中需要在灭菌器内放置多个温度传感器（通常10~20个），记录整个灭菌周期的温度数据。
五、洁净室环境监测
5.1 洁净室环境参数监测
制药生产的洁净室环境需要监测温度、湿度、压差、尘埃粒子数和微生物数等参数。
温度和湿度控制是洁净室的基本要求。A级和B级洁净区温度通常控制在20~24℃，相对湿度控制在45%~65%。温湿度传感器通常采用壁挂式或风管式安装，精度要求温度±0.5℃、湿度±3%RH。
压差控制是防止交叉污染的关键措施。不同洁净级别区域之间需要保持正压差（通常≥10Pa），洁净区与非洁净区之间需要保持≥12Pa的压差。压差通过差压变送器监测，当压差低于设定值时报警。
尘埃粒子数监测是洁净室洁净度验证的核心。在线尘埃粒子计数器可以实时监测≥0.5μm和≥5.0μm的粒子数，A级区要求≥0.5μm粒子数≤3520个/m³。尘埃粒子计数器通常采用激光散射原理，采样流量28.3L/min（1CFM）。
5.2 环境监测系统的数据管理
洁净室环境监测数据是GMP检查的重要内容。环境监测系统需要实现数据的自动采集、存储、报警和报告。
现代环境监测系统通常采用分布式架构，现场传感器通过现场总线或无线网络连接到数据采集器，数据采集器通过以太网连接到监控服务器。监控软件实现数据实时显示、历史趋势、超限报警、报告生成等功能。
环境监测数据需要定期回顾分析，识别环境控制的趋势和异常。年度回顾报告是GMP检查的必备文件，需要详细分析全年的环境监测数据，评估环境控制的有效性。
瑞德富仕RDFS案例：某生物制药企业，建设单克隆抗体生产线，RDFS提供全套洁净室环境监测系统。系统配置温湿度传感器、差压变送器、尘埃粒子计数器、浮游菌采样器等设备，数据接入EMS（环境监测系统），实现A级、B级、C级、D级洁净区的全覆盖监测。系统通过GMP验证，数据完整性符合21 CFR Part 11要求。
六、瑞德富仕RDFS制药行业仪表产品
RDFS-PH100是卫生级压力变送器，符合GMP要求，膜片316L不锈钢，表面粗糙度Ra≤0.8μm，支持SIP灭菌，精度±0.1%，适合反应釜、配液罐压力监测。
RDFS-PH200是卫生级温度变送器，Pt100热电阻，保护套管316L不锈钢，响应时间<2秒，支持SIP灭菌，精度±0.1℃，适合反应釜、生物反应器温度控制。
RDFS-PH300是卫生级电磁流量计，符合3-A和EHEDG标准，衬里PTFE，电极316L不锈钢，精度±0.5%，适合原料药合成和制剂生产中的液体流量测量。
RDFS-PH400是在线pH计，耐高温灭菌玻璃电极，测量范围0~14pH，精度±0.01pH，支持SIP灭菌，适合生物反应器pH控制。
RDFS-PH500是在线溶解氧分析仪，光学法测量，无需电解液，测量范围0~20mg/L，精度±0.1mg/L，支持SIP灭菌，适合生物反应器DO控制。
RDFS-PH600是洁净室环境监测系统，集成温湿度、压差、粒子计数监测，符合GMP和21 CFR Part 11要求，支持数据完整性审计追踪。
结语
制药行业是工业仪表应用最为严苛的行业。从原料药合成到生物制药，从固体制剂到无菌制剂，从洁净室环境到灭菌验证，工业仪表在制药生产的每个环节都发挥着不可替代的作用。
GMP合规是制药行业仪表选型的首要考量。仪表不仅要测量准确，还要满足法规要求的数据完整性、可追溯性和可审计性。验证与确认是制药行业仪表管理的标准流程，是药品质量和患者安全的保障。
随着生物制药的快速发展和中国医药产业的升级，制药行业对高品质工业仪表的需求持续增长。国产制药仪表在技术水平、产品质量和服务能力方面不断提升，正在为中国制药行业的高质量发展提供可靠的测量保障。
瑞德富仕RDFS——GMP合规精准测量，守护每一粒药品安全。
