引言：安全是工业的底线

工业生产尤其是石油、化工、冶金等行业，面临的不仅是设备故障和市场风险，更直接面对的是人员伤亡和环境灾难的威胁。一旦发生爆炸、火灾、中毒等重大事故，其后果往往是毁灭性的——不仅造成人员伤亡和财产损失，还会带来严重的社会影响和法律责任。

工业安全仪表和防爆仪表，正是守护这条底线的重要屏障。它们或能够阻止爆炸性气体混合物被点燃，或能够在危险发生时迅速响应、切断电源、启动保护，或能够实时监测环境中的危险因素，为人员撤离和应急处置争取宝贵时间。

在全球范围内，工业安全仪表市场持续增长。据Grand View Research 2024年报告，全球工业防爆设备市场规模超过120亿美元，年复合增长率约6%。在中国，随着安全生产法规的日益严格和企业安全意识的不断提升，工业安全仪表和防爆仪表正迎来前所未有的发展机遇。

一、爆炸与防爆基础

1.1 爆炸发生的条件

爆炸是一种能量在极短时间内释放的剧烈现象。工业中最常见的爆炸是化学性爆炸，其发生需要同时满足三个条件，缺一不可。

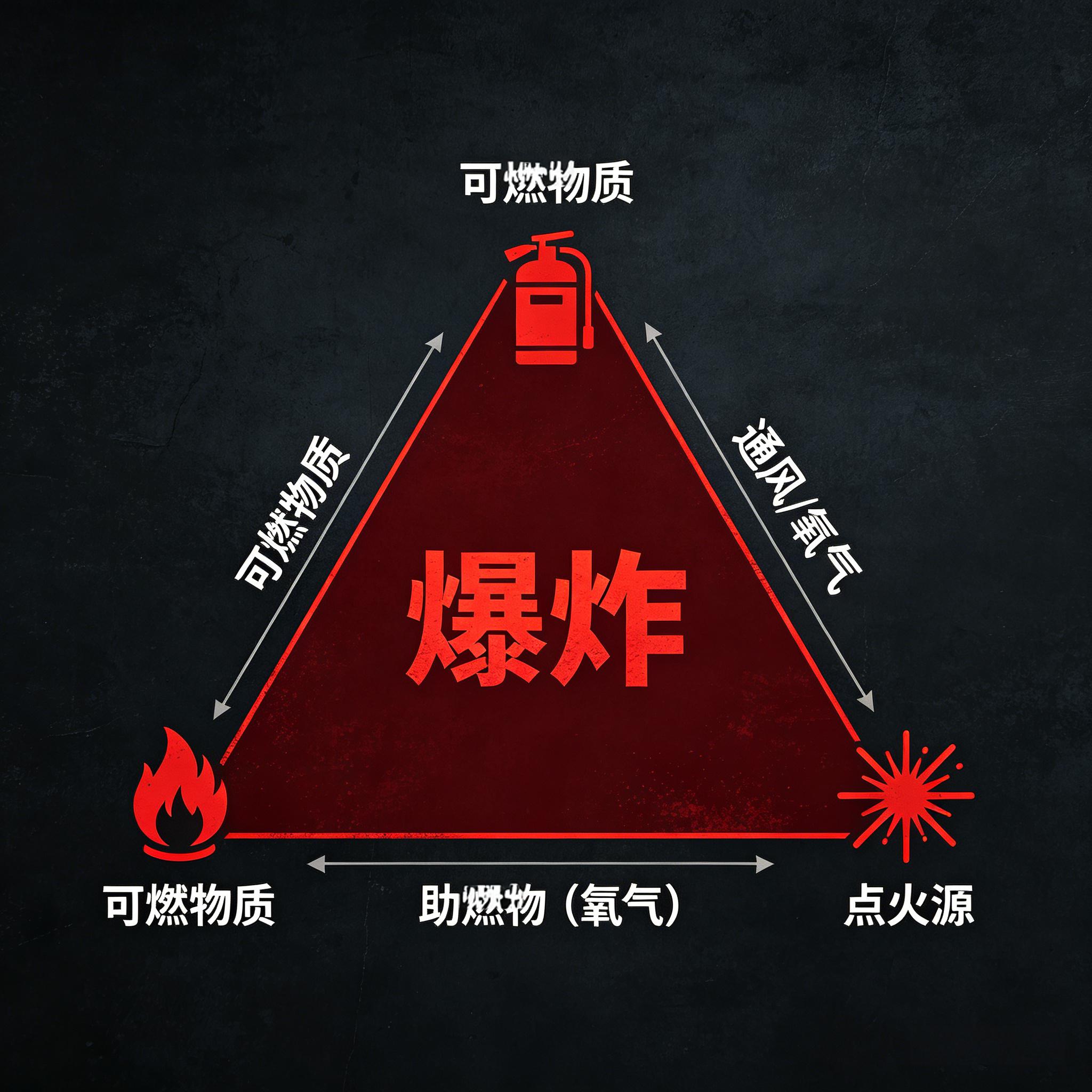

第一是存在可燃性物质，可以是气体、蒸气、粉尘或纤维形式。可燃性气体如甲烷、丙烷、氢气；可燃性蒸气如汽油、酒精、苯；可燃性粉尘如面粉、糖粉、木屑、金属粉尘。第二是存在助燃物，通常是空气中的氧气。第三是存在点火源，可以是明火、电火花、热表面、静电放电或化学反应放热。只有当这三个条件同时存在，且可燃物质与空气的混合比例处于爆炸极限范围内时，才会发生爆炸。

预防爆炸的思路正是针对这三个条件的控制——消除或减少可燃物质（通风、置换）、隔绝氧气（惰性气体保护）、消除点火源（防爆设计）。工业防爆仪表正是通过消除点火源来实现防爆保护的核心技术手段。

1.2 危险区域划分

危险区域的划分是防爆设计的基础。根据可燃物质的存在形态、释放频率和持续时间，危险区域被划分为不同的等级。

气体危险区域根据GB 3836.14（等同于IEC 60079-10-1）划分为三个区域。0区（Zone 0）是指连续出现或长期出现爆炸性气体混合物的区域，例如容器内部、储罐内部等。1区（Zone 1）是指在正常运行时可能出现爆炸性气体混合物的区域，例如易燃液体储罐的开口附近、压缩机房的危险区域等。2区（Zone 2）是指在正常运行时不太可能出现爆炸性气体混合物，如果出现也是短时间存在的区域，例如危险区域外围的通风良好的区域。

粉尘危险区域根据GB 12476.3（等同于IEC 60079-10-2）同样划分为三个区域。20区是指空气中可燃性粉尘云持续存在或长期存在的区域。21区是指正常运行时可能出现的区域。22区是指不太可能出现或短时间存在的区域。

正确划分危险区域，是选择合适防爆仪表的前提。区域划分需要由具有资质的专业机构根据物质特性、通风条件、设备布置等因素综合确定。

1.3 防爆基本原则

防爆的基本思路是在存在爆炸性混合物的情况下，防止电气设备成为点火源。具体方法包括两种。

第一种是阻止爆炸性混合物进入仪表内部，在仪表内部即使发生电火花或热表面，也不会点燃外部的爆炸性混合物，这叫做隔离防爆（隔爆型 Exd）。第二种是限制仪表内部的电路能量，即使发生故障也不会产生足以点燃爆炸性混合物的电火花或热表面，这叫做本质安全防爆（本安型 Exi）。

隔离防爆的原理是在仪表外壳结构上做文章——外壳必须足够坚固，能够承受内部爆炸而不损坏，且外壳的接合面间隙必须足够小，使火焰无法传播到外部。隔爆型仪表可以用于0区、1区和2区，但内部电路仍为普通电路，需要注意外壳表面的温度等级。

本质安全防爆的原理是在电路设计上下功夫——通过限制电压、电流、电感和电容等储能参数，从根本上消除电火花和热表面的点火能力。本安型仪表的最大优点是可以带电操作和检修，不需要断电即可更换，非常适合需要频繁维护的测量仪表。

二、防爆仪表技术与标准

2.1 隔爆型仪表

隔爆型是工业上应用最广泛的防爆类型，其标志为Exd。隔爆仪表的外壳设计需要满足两个条件。其一是强度条件——外壳能够承受1.5倍参考压力（内部爆炸压力）的试验压力而不发生永久变形或损坏。其二是缝隙条件——外壳各接合面的间隙必须小于相应可燃性气体的最大实验安全间隙（MESG），确保内部火焰不会通过缝隙引燃外部爆炸性混合物。

常见的隔爆结构包括平面式（用于盖板、窗口）、圆筒式（用于轴贯通处）、螺纹式（用于电缆引入装置）和曲路式（用于经常打开的观察窗）等。

隔爆型仪表的特点是结构相对简单、可靠性高、可用于大功率设备。缺点是外壳较重、不耐腐蚀、需要专业人员在安全环境下开盖操作维护。

2.2 本质安全型仪表

本质安全型是最安全的防爆类型，标志为Exi，分为Exia和Exib两个等级。Exia允许在正常工作和施加一个、两个计数故障时都不点燃爆炸性混合物，安全系数更高，可用于0区；Exib允许在正常工作和施加一个计数故障时都不点燃，可用于1区。

本安型仪表的核心设计思想是"能量控制"。以热电偶为例，其输出信号非常微弱，本身就是本质安全的。而智能变送器则需要通过安全栅（Safety Barrier）来限制进入危险区域的电能——即使变送器侧发生故障，安全栅也能将电压和电流限制在本安范围内。

安全栅是本质安全系统中不可缺少的关联设备，安装在安全区域（控制室），为危险区域的仪表提供电源，同时将危险区域的信号隔离传输到安全区域。

本安型仪表的最大优点是可以在危险区域带电操作、更换和维护，非常适合需要频繁维护的测量仪表和过程分析仪表。缺点是电路设计复杂，信号传输距离受安全栅功率限制。

2.3 正压型与增安型仪表

正压型（Exp/Expx）通过向仪表外壳内充入保护气体（通常是清洁空气或惰性气体），保持内部压力高于外部爆炸性环境，从而防止外部气体进入外壳内部。正压型适合大体积设备如配电箱、分析仪主机等，但需要持续供气和监测，一旦失压就会失去保护。

增安型（Exe）不是一种独立的防爆类型，而是对设备的一种保护方式。它通过加强绝缘、提高电气间隙和爬电距离、限制外壳表面温度等措施，提高设备的安全等级，减少产生点火源的可能性。增安型只能用于2区，不能用于0区和1区。

2.4 防爆标志与认证体系

防爆仪表的标志格式为Ex + 防爆类型 + 设备类别 + 温度组别。例如标志Ex d IIB T4 Gb表示：隔爆型，用于IIB类气体，温度组别T4（表面最高温度<135℃）。

温度组别是根据设备最高表面温度划分的，T1最高（<450℃），T6最低（<85℃）。选型时，仪表的温度组别必须低于环境中可燃气体的点燃温度组别。例如，氢气的点燃温度约为560℃，对应T1组；丙烷的点燃温度约为470℃，对应T1组；汽油的点燃温度约为280℃，对应T2组。

国际上主要的防爆认证体系包括IECEx（国际电工委员会防爆电气认证体系）和ATEX（欧盟防爆指令）。中国采用CCC认证制度，防爆仪表必须取得CCC认证方可在中国市场销售和使用。此外，北美有UL和FM认证体系，俄罗斯有GOST-R认证体系，各地区认证体系不完全通用，出口产品需要取得当地认证。

三、石油化工行业应用

3.1 炼油厂防爆仪表配置

炼油厂是防爆仪表应用最密集的场所之一。从原油进厂到成品出厂，几乎每个工序都涉及易燃易爆物料，防爆仪表的配置至关重要。

在原油蒸馏装置中，常压蒸馏塔顶系统和减压蒸馏系统存在大量烃类气体，需要在所有电气设备和仪表上配备防爆措施。温度变送器、压力变送器、液位变送器等现场仪表通常选用本安型（Exia）或隔爆型（Exd），信号通过安全栅传输到控制室。

在催化裂化装置中，反应器和再生器周围是典型的1区危险区域，仪表需要耐高温且防爆。催化剂储罐、斜管等部位也存在粉尘爆炸风险，需要选用适用于粉尘环境的防爆仪表。

在储罐区，成品油储罐的周围在呼吸通风不足时会形成蒸气空间，属于1区或2区。罐区的液位计、压力变送器、温度变送器以及储罐顶部的仪表箱，都需要满足相应的防爆要求。

瑞德富仕RDFS案例：某千万吨级炼油厂，采用RDFS-EX100系列防爆仪表在全厂范围内部署。现场压力变送器、液位变送器选用Exd隔爆型，温度变送器和可燃气体探测器选用Exia本安型，所有本安仪表通过RDFS-SG200安全栅与控制系统连接。项目投运5年来，未发生任何因仪表引发的安全事故，防爆系统运行稳定可靠。

3.2 天然气处理厂

天然气的主要成分是甲烷，属于极易燃气体，处理厂的防爆要求比炼油厂更为严格。在天然气脱水、脱酸、硫回收等装置中，硫化氢的存在增加了危险性——不仅易燃，而且有毒，形成双重危害。

天然气处理厂的电气设备选型通常以IIB甚至IIC类气体为设计基准，高含硫气田需要按IIC设计。安全仪表系统（SIS）需要独立设置，测量仪表也需要与基本控制系统分开配置，确保在基本控制系统故障时仍能执行安全功能。

3.3 罐区与装卸设施

化学品罐区和槽车装卸设施的防爆管理有其特殊性。储罐的呼吸阀排放、槽车的装卸过程，都可能产生可燃性蒸气云。在设计防爆仪表配置时，需要根据通风条件和蒸气扩散模型，合理确定危险区域的边界。

槽车装卸臂和装卸鹤管周围的仪表、液化气体罐区的仪表、可燃液体码头装卸设施的仪表，都需要根据具体场所的爆炸危险程度选择相应等级的防爆仪表。

四、气体检测与报警系统

4.1 固定式气体检测报警系统

固定式气体检测报警系统是石化、化工等危险场所的标准配置。系统由气体探测器、声光报警器、报警控制器和监控软件组成，全天候监测危险区域的可燃气体和有毒气体浓度。

气体探测器安装在可能有气体泄漏的位置，探测器内置传感器（电化学、催化燃烧、红外等原理），将气体浓度转换为4-20mA或数字信号，传输到控制室报警控制器。当浓度达到预设报警值时，控制器发出声光报警，并可联动排风机、切断阀等设备。

报警控制器是系统的核心，负责收集探测器信号、显示浓度值、判断报警条件、发出报警信号和联动控制指令。现代报警控制器通常支持Modbus或PROFIBUS通讯，可与DCS系统集成。

瑞德富仕RDFS案例：某大型乙烯装置，建立RDFS-GAS500固定式气体检测报警系统，部署可燃气体探测器86台、有毒气体探测器（CO、H2S）38台，覆盖全厂主要危险区域。系统设置两级报警——级报警50%LEL提醒注意、二级报警100%LEL启动应急响应。投运以来，系统有效预警气体泄漏5起，均在第一时间得到处置。

4.2 粉尘监测与防爆

粉尘爆炸的防护与气体爆炸有相似之处，但也有其特殊性。粉尘爆炸需要同时满足粉尘浓度在爆炸下限（LEL）以上、有点火源、氧气浓度足够三个条件。

在粉尘危险区域，需要安装粉尘浓度监测仪，监测空气中可燃性粉尘的浓度。当粉尘浓度接近爆炸下限时及时报警或联动除尘系统，防止粉尘云达到爆炸条件。

对于金属粉尘（如铝粉、镁粉），还需要特别注意——水会与某些金属粉尘发生剧烈反应，湿式除尘系统不能用于这类粉尘的防爆。干式除尘系统需要配备泄压口（爆炸泄压片或防爆门）和火焰探测连锁装置。

4.3 紧急切断系统

当气体泄漏达到危险浓度时，不仅需要报警，还需要快速响应，切断泄漏源、启动应急通风、启动消防系统。紧急切断系统是气体检测报警系统的延伸和升级。

紧急切断阀安装在关键的物料管线上，接受报警控制器的信号，在紧急情况下快速关闭阀门，切断物料来源。气动紧急切断阀是最常用的类型，通常配备事故状态自动关闭功能——即使仪表风中断，也能保持关闭状态。

五、消防与火灾探测

5.1 工业火灾探测系统

工业场所的火灾探测系统与民用建筑有很大不同。工业环境往往存在高温、粉尘、腐蚀性气体等干扰因素，普通民用感烟、感温探测器可能不适用，需要选择工业级产品。

在有爆炸危险的场所，火灾探测器和报警设备同样需要满足防爆要求。防爆手动报警按钮安装在危险区域入口处，供人员在发现火情时手动触发报警。

火焰探测器是工业消防的重要设备，通过检测火焰燃烧产生的红外或紫外辐射来发现火情。火焰探测器响应速度快（毫秒级），特别适合监测易燃液体火灾和快速发展的火情。在石化企业的罐区、泵房等场所，火焰探测器是火灾探测系统的核心。

5.2 缆式线型感温探测器

缆式线型感温探测器（线性感温电缆）是一种特殊的工业火灾探测器，适合监测狭长空间（如电缆桥架、传送带、配电柜内部）的温度。感温电缆沿保护对象敷设，当沿线任何一点温度达到报警值时，整条电缆驱动报警。

缆式感温探测器的报警温度根据保护对象选择。电力电缆通常选用动作温度105℃或138℃的产品，矿物绝缘电缆可选用更高温度等级。感温电缆需要使用专用的微电脑火灾报警控制器，报警后可定位故障点位置。

六、安全仪表系统

6.1 功能安全标准

安全仪表系统（SIS）的设计和实施需要遵循功能安全标准IEC 61508和IEC 61511。功能安全关注的是安全仪表系统能否在需要时正确执行其安全功能（SIF，Safety Instrumented Function）。

安全完整性等级（SIL）是衡量SIS安全性能的核心指标，分为SIL1到SIL4四个等级。SIL等级越高，要求的失效概率越低，系统设计越复杂。大多数工业过程安全功能要求SIL2或SIL3等级，SIL4极为罕见。

SIL评估需要由具有资质的专业机构进行，考虑以下因素：事故场景的后果严重性、危险事件发生的频率、现有基本控制系统对危险的缓解能力、SIS所能提供的风险降低程度。

6.2 安全仪表系统架构

安全仪表系统由测量仪表（传感器）、逻辑控制器（PLC/DCS）和执行机构（最终元件）三部分组成，简称SIF回路。

传感器负责测量关键过程参数，如压力、温度、液位、流量等。传感器通常配置成冗余结构——单一传感器故障不应导致安全功能丧失。典型的冗余配置包括1oo1（单一）、1oo2（一个报警即触发）、2oo2（两个都报警才触发）、2oo3（三取二）等方式。

逻辑控制器是SIS的核心，需要通过SIL认证。主流产品包括Hima、 Triconex、Siemens S7-400F/FH、ABB 800xA Safety等。控制器的可用性通常要求达到99.99%以上，响应时间要求毫秒级。

执行机构包括紧急切断阀、泄压阀、紧急泄放装置等。这些设备同样需要满足安全功能要求，关键阀门通常配置电磁阀和手轮机构，确保在仪表风和电力中断时仍能执行安全动作。

6.3 过程安全管理的整体方法

安全仪表系统只是过程安全管理（PSM）的一个组成部分。一个完善的工业安全管理体系还包括许多其他要素：变更管理（MOC）、操作规程、应急预案、人员培训、机械完整性管理、开车前安全审查（PSSR）等。

SIS在正常运行时不发挥作用，它静静地监测着过程参数，只有在异常工况发展到危险程度时才启动保护。这就带来了一个挑战——SIS的测试和检修需要在装置停车时进行，而且测试的频次和方法有严格规定，以确认系统在需要时能够可靠动作。

七、瑞德富仕RDFS产品推荐

防爆仪表系列

RDFS-EX100是Exd隔爆型压力变送器，压力范围0-40MPa，防爆等级ExdIIBT4Gb/Gb，适用于石油化工一般危险区域的压力测量。

RDFS-EX200是Exia本安型压力变送器，同样覆盖0-40MPa范围，防爆等级ExiaIICT4Ga，适用于1区和0区，安装维护方便。

RDFS-EX300是Exd隔爆型液位变送器，支持雷达、超声波、浮球等多种测量原理，防爆等级ExdIIBT4，用于储罐和容器的液位测量。

RDFS-EX400是Exia本安型温度变送器，精度等级Class A，输出4-20mA信号，通过安全栅连接，适合危险区域的过程温度测量。

气体检测仪表系列

RDFS-GAS100是催化燃烧型可燃气体探测器，检测范围0-100%LEL，防爆等级ExdIICT6Gb，响应时间小于30秒，适合大多数石化应用。

RDFS-GAS200是红外型可燃气体探测器，利用红外吸收原理检测，防爆等级ExdIICT4Gb，不受惰性气体抑制影响，适合通风良好或有氮气保护的环境。

RDFS-GAS300是电化学型有毒气体探测器，支持CO、H2S、NH3、SO2、CL2等多种气体，防爆等级ExiaIICT4Ga，适合有毒气体监测。

RDFS-GAS500是气体检测报警控制器，模块化设计，支持最多64路探测器输入，支持Modbus RTU通讯，可与DCS系统集成。

安全栅与关联设备

RDFS-SG200是齐纳式安全栅，安装在安全区域，为危险区域的本安仪表提供本质安全电源和信号传输通道，支持单通道和双通道配置。

RDFS-SG300是隔离式安全栅，与齐纳安全栅相比具有更好的抗干扰性能和更高的安全性，适合对信号精度要求高的场合。

结语

工业安全仪表和防爆仪表，是守护工业生产安全和人员生命安全的最后一道防线。从正确的危险区域划分，到合理选择防爆仪表，从可靠的气体检测报警系统，到符合功能安全标准的紧急停车系统，每一个环节都需要严谨的设计、规范的施工和严格的维护。

选择瑞德富仕RDFS工业安全产品，就是选择安全、选择合规、选择安心。我们不仅提供高品质的防爆仪表、气体检测仪表和安全栅产品，更提供从危险区域划分评估、防爆方案设计、仪表选型配置、系统集成调试到SIL验证的全流程专业服务，帮助企业构建完善的安全仪表体系，履行安全生产主体责任，保障员工安全，保护企业资产。

瑞德富仕RDFS——让危险无处遁形，让安全始终在线。
