引言：工业控制的"中枢神经"

如果说传感器是工业系统的"感官"——感知温度、压力、流量，那么工业过程控制系统就是整个工业制造的"大脑和中枢神经"——接收感官信息、分析判断、发出指令、协调四肢（执行器）。

DCS（Distributed Control System，分散控制系统）和PLC（Programmable Logic Controller，可编程逻辑控制器）是现代工业自动化的两大核心控制平台。从大型石化联合装置的全面自动化，到单一机器设备的逻辑控制，DCS和PLC无时无刻不在协调着成千上万的仪表和设备，让复杂的工业过程有条不紊地运行。

据中国工控网（gongkong）2024年数据，中国DCS市场规模突破180亿元，PLC市场规模超过350亿元，工控系统及仪表集成市场规模超过800亿元。随着智能制造和工业互联网的深入推进，DCS/PLC系统正从单纯的控制工具向智能化决策平台演进。

本文将深入探讨工业过程控制仪表系统在电力、石油化工、冶金、市政水处理、轨道交通等核心行业的应用实践。

一、工业控制系统基础

1.1 DCS分散控制系统

系统架构

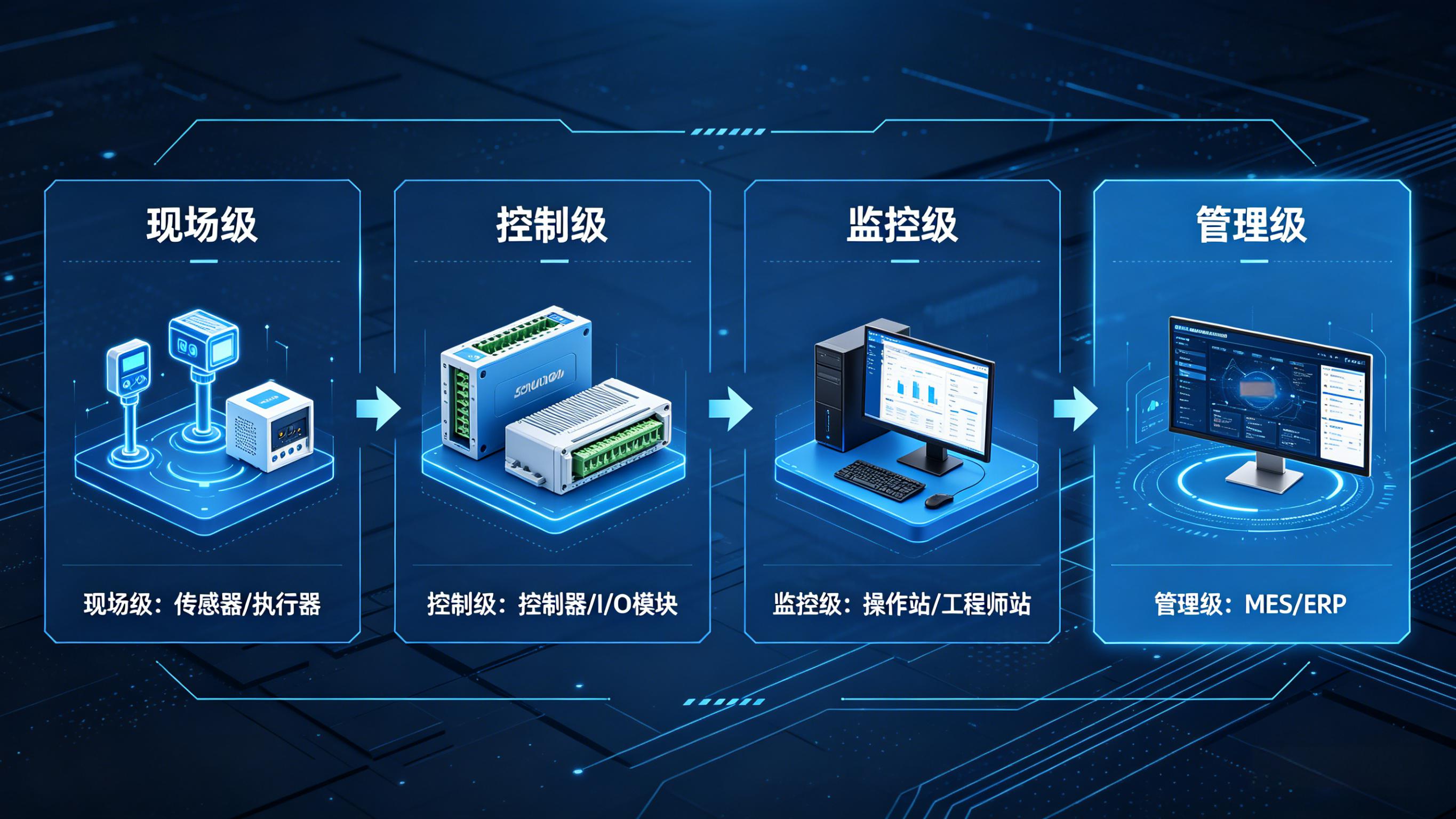

DCS采用分散控制、集中管理的三级网络架构：

第一级：现场级

• 传感器：温度、压力、流量、液位等

• 执行器：调节阀、变频器、电机

• 现场仪表：智能变送器、开关量仪表

• 通讯方式：4-20mA、HART、基金会现场总线（FF）、PROFIBUS

第二级：控制级

• 控制器（Control Unit）：冗余配置

• I/O模块：模拟量输入/输出、数字量输入/输出

• 通讯网络：实时工业以太网（PROFINET、EtherNet/IP）

• 功能：过程控制、逻辑控制、顺序控制

第三级：监控级

• 操作员站（Operator Station）：过程监控、人机界面（HMI）

• 工程师站（Engineering Station）：系统组态、编程、调试

• 历史服务器：数据存储、趋势记录、报表生成

• 功能：过程监控、报警管理、操作记录

第四级：管理级

• 生产管理服务器：MES系统接口

• ERP接口：企业资源计划集成

• 互联网接口：远程监控、移动运维

核心功能

1.2 PLC可编程逻辑控制器

系统组成

• CPU模块：程序执行、逻辑运算

• I/O模块：数字量输入/输出、模拟量输入/输出

• 通讯模块：PROFINET、EtherNet/IP、Modbus、串口

• 电源模块：冗余电源配置

• 背板/机架：模块物理连接

PLC与DCS对比

1.3 SCADA数据采集与监控系统

定位：SCADA侧重于广域分散设备的数据采集和监控，DCS侧重于连续过程控制，两者经常配合使用。

核心功能：

• 数据采集：RTU/PLC通讯、数据汇集

• 监控显示：图形界面、动态画面

• 报警管理：分级报警、报警确认

• 历史存储：数据压缩、历史查询

• 报表生成：日报、月报、年报

• 遥控遥调：远程控制、参数设置

二、控制策略与仪表集成

2.1 PID控制

PID（比例-积分-微分）控制是最广泛使用的过程控制算法：

控制公式：

• P（比例）：与偏差成正比，响应快

• I（积分）：消除静差，稳态精度

• D（微分）：预测偏差变化，加快响应

调节阀PID控制实例：

设定值（SP）→ 偏差（e）→ PID控制器 → 输出（MV）→ 调节阀 → 过程 → 测量值（PV）
                    ↑
              反馈 ←───┘

典型参数：

2.2 复杂控制策略

串级控制

• 主调节器：控制最终被控变量（温度）

• 副调节器：控制中间变量（流量）

• 优势：响应快、抗干扰能力强

比值控制

• 主动量：按工艺需求设定

• 从动量：跟随主动量按固定比值调节

• 应用：燃烧控制（空气：燃料比）

超驰控制

• 正常时：主控制回路调节

• 异常时：超驰回路优先，限制越限

• 应用：液位-流量超驰（防止液泛）

前馈控制

• 根据干扰量的测量值，提前调节

• 不依赖反馈补偿

• 应用：大滞后过程的温度控制

2.3 仪表与控制系统集成

仪表通讯协议：

三、电力行业应用

3.1 火电厂DCS应用

系统配置

控制范围：

• 燃料系统：给煤机、磨煤机控制

• 锅炉系统：燃烧控制、水位控制、过热/再热蒸汽控制

• 汽机系统：汽机调速、抽汽控制、凝汽器控制

• 发电机系统：励磁控制、自动同期

• 辅机系统：给水泵、循环水泵、送风机、引风机控制

• 公用系统：压缩空气、工业水、消防系统

瑞德富仕RDFS案例：某2×660MW超超临界火电厂，采用RDFS-DCS2000分散控制系统，实现全厂一体化控制。系统控制I/O点数超过30000点，操作员站12台，工程师站3台。系统与RDFS系列仪表（温度、压力、流量、液位）深度集成，实现一键启停（APS）功能，机组启停时间缩短30%，自动化投入率达到98%以上。

核心控制回路

3.2 燃气联合循环电厂

系统特点：

• 燃气轮机控制系统（GTC）：高速控制，响应<10ms

• 蒸汽轮机控制系统（STC）：与DCS集成

• 余热锅炉控制：烟气-蒸汽热交换控制

监测重点：

• 燃气轮机温度：透平入口温度（TIT）监测

• 压气机喘振：压比-流量特性线监测

• 燃烧稳定性：燃烧脉动监测

3.3 水电站计算机监控系统

监控范围：

• 水轮机/发电机组控制

• 水库调度控制

• 闸门控制

• 公用系统控制

控制特点：

• 现地控制单元（LCU）：各机组独立控制

• 全站监控：上位机集中监控

• 与电网调度系统通讯：AGC/AVC

四、石油化工行业应用

4.1 乙烯装置DCS应用

乙烯装置是石化行业工艺最复杂、控制点最多的装置之一。

系统配置：

• 裂解炉控制：炉膛温度、原料流量、稀释蒸汽比

• 急冷系统：急冷器温度、压力控制

• 压缩系统：压缩机防喘振控制、抽汽控制

• 分离系统：精馏塔灵敏板温度控制、回流比控制

• 公用工程：循环水、氮气、蒸汽系统

控制难点：

• 大滞后：精馏塔温度控制滞后时间长

• 多变量耦合：组分相互影响

• 安全要求：SIS紧急停车系统

瑞德富仕RDFS案例：某100万吨/年乙烯装置，采用RDFS-DCS3000大型DCS系统，控制I/O点数超过80000点。系统实现裂解炉出口温度自动控制（精度±1℃）、压缩机组防喘振控制、精馏塔组分先进控制。APC（先进过程控制）投运后，乙烯收率提高0.5%，年增效益约3000万元。

4.2 炼油常减压装置

控制回路：

4.3 化工装置批量控制

特点：

• 配方管理：不同产品规格切换

• 步序控制：加料、反应、分离、出料

• 批次记录：生产追溯、质量管理

仪表要求：

• 计量泵：精确加料（精度±0.5%）

• 称重传感器：反应釜加料计量

• 调节阀：调节反应温度、压力

五、市政水处理行业应用

5.1 自来水厂SCADA系统

系统架构：

• 现场级：各类水质仪表、阀门、泵组

• 控制级：PLC控制柜（每个处理构筑物一套）

• 监控级：SCADA系统（中央控制室）

• 管理级：MES/ERP系统接口

监控画面：

• 全厂工艺流程图：实时数据显示

• 趋势曲线：关键参数历史趋势

• 报警汇总：分级报警列表

• 报表系统：日报、月报、年报

瑞德富仕RDFS案例：某日供水50万吨自来水厂，采用RDFS-SCADA100水务监控系统，实现全厂自动化控制。系统集成RDFS水质仪表（pH、浊度、余氯、电导率）数据，与加药系统、加氯系统联动。系统实现出厂水浊度<0.1NTU、余氯稳定在0.5-1.0mg/L的精准控制，自动化率达到95%以上。

5.2 污水处理厂DCS系统

控制对象：

• 粗格栅/细格栅：栅渣清捞控制

• 沉砂池：排砂控制

• 生化池：曝气量、内外回流、污泥浓度控制

• 二沉池：污泥界面、排泥控制

• 消毒池：加氯量控制

• 污泥处理：污泥脱水、加药控制

智能控制：

• 曝气优化控制：基于DO和氨氮的智能曝气

• 加药优化控制：基于出水TP的化学除磷

• 精确曝气：鼓风曝气量按需分配

六、轨道交通行业应用

6.1 地铁综合监控系统（ISCS）

系统定位：整合BAS（环境与设备监控）、FAS（火灾报警）、PSD（屏蔽门）等多个子系统。

监控范围：

• 通风空调系统（通风机、风阀、冷水机组）

• 照明系统（公共区照明、事故照明）

• 扶梯/电梯：状态监控、故障报警

• 给排水系统：水泵状态、液位监测

• 屏蔽门系统：开/关门控制、状态显示

仪表配置：

6.2 铁路信号控制系统

控制范围：

• 道岔控制：转辙机动作电流、功率曲线

• 信号机：信号显示状态

• 轨道电路：轨道占用状态

• 计轴器：列车位置检测

监测仪表：

• 电流传感器：转辙机动作电流监测

• 电压传感器：轨道电路电压监测

七、瑞德富仕RDFS产品推荐

7.1 DCS/PLC配套仪表

7.2 SCADA系统

7.3 控制柜与仪表箱

结语

工业过程控制与DCS/PLC仪表系统，是现代工业自动化不可替代的核心技术。从火电厂的全厂一体化控制，到乙烯装置的先进过程控制，从自来水厂的智慧水务建设，到轨道交通的综合监控，DCS/PLC系统正推动着工业生产向智能化、高效化、绿色化方向发展。

选择瑞德富仕RDFS控制系统配套仪表，就是选择高可靠性、高兼容性、高精度的完整解决方案。我们不仅提供与主流DCS/PLC系统无缝对接的现场仪表，更提供系统集成、调试、培训、运维的全流程专业服务。

瑞德富仕RDFS——让工业控制更智能，让生产运营更高效。
