引言：温度与压力决定品质
橡胶与塑料加工是制造业的重要基础，轮胎、管道、薄膜、塑料制品等广泛应用于汽车、电子、建筑、包装等各个领域。橡胶和塑料加工的核心工艺是将固体原料（粉末、颗粒、胶块）通过加热和剪切塑化为熔体状态，然后成型为各种制品。
橡胶与塑料加工对仪表的核心要求包括：温度控制精度——塑料和橡胶对温度极为敏感，温控精度要求±1℃甚至±0.5℃；压力测量——塑化压力和成型压力直接影响产品质量；耐磨耐腐蚀——原料中的助剂和填料可能具有腐蚀性和磨损性；快速响应——高速成型工艺要求仪表响应速度快；卫生级设计——食品和医疗级塑料制品对卫生要求严格。
一、炼胶与密炼工序
1.1 密炼机监测
密炼机（密闭式炼胶机）是橡胶加工的核心设备，通过转子的剪切和挤压将橡胶塑化，并混入各种配合剂。密炼机的运行状态直接影响混炼胶的质量。
密炼机温度监测是混炼质量控制的关键。温度测量点包括：密炼室壁温度（通过夹套循环油加热或冷却）；转子温度；卸料门温度；混炼胶温度（反映炼胶终点）。温度传感器采用热电偶，安装在密炼室壁面和转子内部。
密炼机功率监测是判断混炼状态的重要方法。密炼机的驱动功率随混炼进程变化，功率曲线可以反映填充系数、混炼状态和炼胶终点。当功率曲线达到稳定时，说明混炼完成。功率传感器（功率变送器）测量电机功率，精度要求±0.5%。
密炼机压力监测用于控制加料和压料过程。密炼室内部压力通常为0.3~0.8MPa，压力传感器安装在上顶栓或密炼室壁上，测量混炼过程中的压力变化。
1.2 开炼机监测
开炼机（双辊筒炼胶机）用于橡胶的塑炼、混炼和热炼，以及压片、压型等操作。
开炼机辊筒温度控制是工艺操作的核心。辊筒内部通过蒸汽加热或油加热，辊筒表面温度通常控制在30~150℃（根据工艺要求）。温度测量采用表面温度计或红外测温仪，测量辊筒表面温度。
开炼机电流监测用于判断混炼状态和辊距变化。当辊距调整或加料时，驱动电机电流会发生变化。通过电流传感器监测电流曲线，可以辅助判断炼胶状态。
1.3 胶料冷却与储存
密炼机排出的混炼胶通常需要经过冷却、切片，然后储存或输送到下一工序。
胶片冷却线通常采用鼓风冷却或水冷却，冷却效率通过温度监测控制。胶片温度通过红外测温仪测量，冷却终点温度通常控制在40~60℃。
胶片称重和输送采用皮带秤和输送线速度监测，确保胶料配方的准确性。
二、硫化工序
2.1 橡胶硫化原理与控制
橡胶硫化的本质是通过交联反应将线型橡胶分子转变为网状结构，赋予橡胶弹性、强度和耐久性。硫化是橡胶制品生产中最关键的工序。
硫化三要素是温度、时间和压力。硫化温度通常控制在140~180℃，温度精度要求±1℃；硫化时间根据制品厚度和硫化温度确定；硫化压力确保制品成型和致密性。
2.2 硫化机温度监测
硫化机是轮胎、密封件、胶管等橡胶制品的成型硫化设备。硫化机的仪表配置包括：硫化室温度监测（蒸汽或热油加热）；合模压力监测；硫化时间控制；制品温度监测（预测硫化程度）。
平板硫化机的温度控制通过蒸汽加热或电加热实现。上下模板的温度均匀性对制品质量至关重要，温度差应控制在±2℃以内。模板温度通过埋入式热电偶测量，精度要求±1℃。

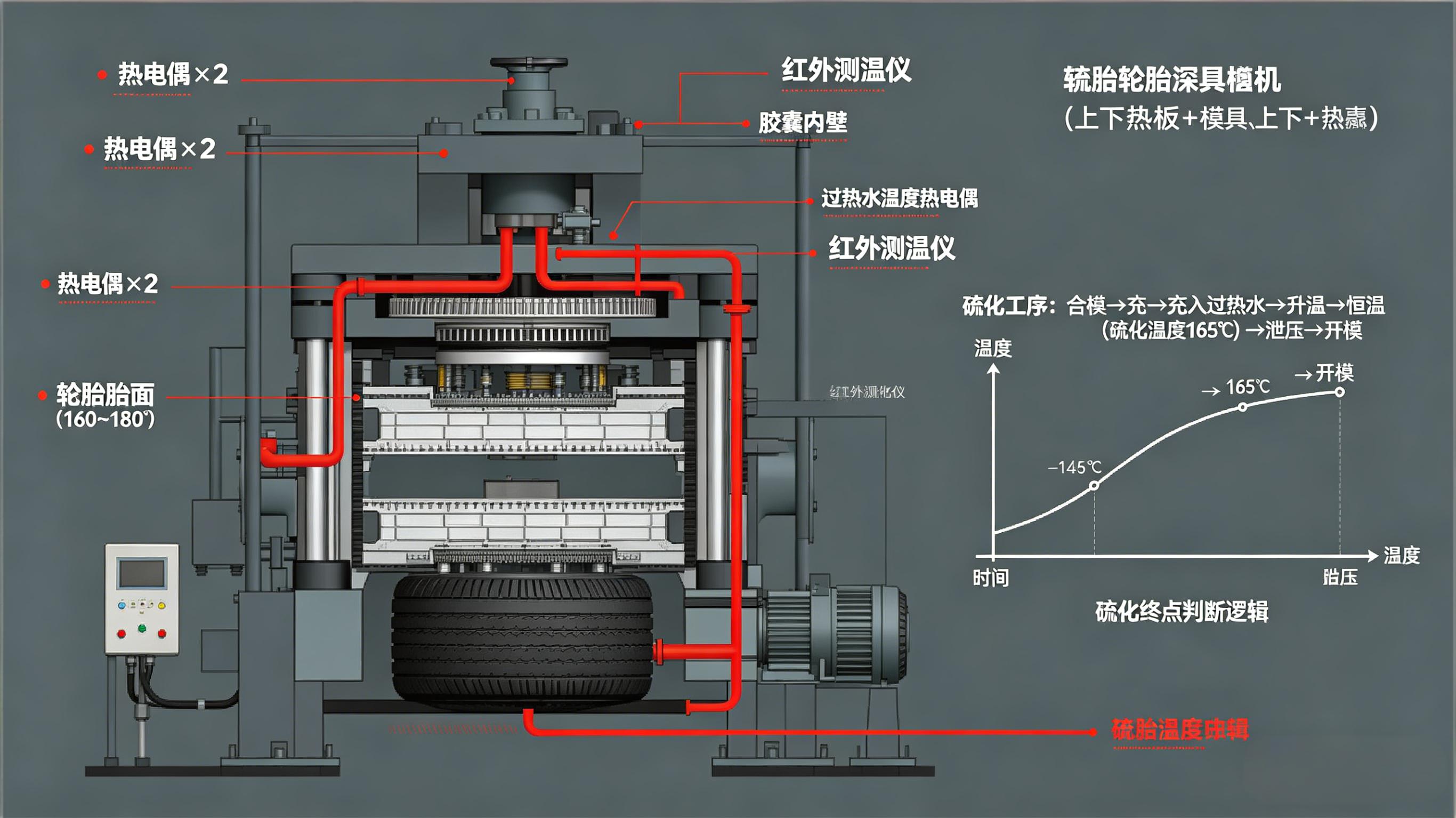

轮胎硫化机的温度控制更为复杂。轮胎硫化机采用胶囊硫化，胶囊内充入过热水（160~180℃）进行硫化。轮胎内部温度通过埋入热电偶或光纤测温监测，当内部温度达到硫化温度并维持足够时间后，判定硫化完成。
2.3 硫化程度在线检测
传统硫化终点判断依赖经验或定时硫化，现代技术实现了硫化程度的在线检测。
橡胶粘度或硬度在线测量可以判断硫化程度。硬度计通过测量橡胶的肖氏硬度来评估硫化程度，但属于接触式测量，适合硫化后的抽样检测。
红外测温法基于橡胶在硫化过程中红外吸收光谱的变化，可以非接触式判断硫化终点。
瑞德富仕RDFS案例：某大型轮胎企业，年产全钢子午胎300万条，RDFS提供全套硫化机温度监控系统，包括热电偶温度传感器、温度变送器和温度均匀性验证系统。系统投运后，轮胎均匀性（RFV）合格率提升3个百分点，硫化能耗降低5%，年节约成本超过800万元。
三、塑料成型工艺仪表
3.1 注塑机监测
注塑机是塑料制品生产的主力设备，通过将塑料熔体注射到模具中成型。注塑机的仪表配置是精密注塑的基础。
料筒温度控制是注塑质量的关键。注塑机的料筒通常分为四到五个加热区，从后段（进料区）到前段（喷嘴区）温度逐渐升高。各区温度通过PID温控系统独立控制，精度要求±1℃。温度传感器采用K型热电偶，安装在料筒外壁和喷嘴上。
熔体压力监测是注塑过程控制的核心参数。熔体压力传感器（压力变送器）安装在料筒前端（射嘴座），测量塑料熔体的压力。注塑压力通常为50~150MPa（薄壁件可达200MPa以上）。熔体压力曲线反映填充、保压、冷却各阶段的特征，用于判断注塑状态和模具填充情况。
注射速度控制通过比例阀调节液压或伺服驱动系统实现。注射速度传感器（位移传感器或编码器）监测注射油缸或螺杆的位移速度，精度要求±0.5%。
3.2 模具温度控制
模具温度对注塑件质量影响重大。模具温度过低会导致熔体流动阻力增大、产品表面缺陷；模具温度过高会导致粘模、缩水等缺陷。
模具温度控制通过冷却水或热油循环实现。冷却水温度通常控制在20~60℃，精度要求±1℃。模具内部温度通过埋入式热电偶测量，但由于测量困难，实际生产中通常依靠模具温度调节器的回水温度间接控制。
模具冷却水温差监测可以判断冷却通道是否堵塞。当冷却通道堵塞时，回水温度会升高，水温差减小。通过监测进出口水温差，可以及时发现冷却异常。
3.3 挤出机监测
挤出机用于生产管材、型材、薄膜、丝缆等塑料制品。挤出机的核心是螺杆，通过螺杆的旋转和料筒的加热将塑料熔化并挤出。
挤出机料筒温度控制与注塑机类似，通常分为四到八个加热区，各区温度独立控制。温度精度要求±1℃。
螺杆转速监测是挤出产量控制的基础。螺杆转速通过编码器或转速传感器测量，与挤出产量直接相关。变频器驱动螺杆电机，转速控制精度要求±0.5%。
熔体压力监测安装在挤出机机头前，测量熔体压力。熔体压力过高可能意味着模头堵塞或螺杆磨损，压力过低则说明产量不足。机头温度也需要精确控制，防止熔体冷却堵塞。
熔体温度测量采用插入式热电偶或红外测温仪。熔体温度影响挤出物的外观和物理性能。
3.4 熔体流量与质量控制
熔体齿轮泵安装在挤出机机头前，用于稳定熔体流量和压力。熔体齿轮泵的流量通过转速控制，与挤出线速度配合，实现恒定的单位长度质量（比挤出量）。
在线测厚仪测量挤出薄膜或管材的厚度，用于反馈控制。薄膜测厚采用β射线或X射线测厚仪，测量精度±1%；管材测厚采用超声波测厚仪。
吹塑薄膜的泡管直径通过光电测径仪测量，控制泡管的稳定性。
四、塑料加工质量检测
4.1 熔融指数测定
熔融指数（Melt Index，MI）是表征塑料熔体流动性的重要参数，通过标准条件下的熔体挤出速率测定。
熔融指数仪（熔体流动速率仪）通过在标准温度和载荷下测量塑料的挤出速率，得到熔融指数。温度控制精度要求±0.1℃，载荷精度要求±0.5%。
4.2 密度与灰分测量
塑料的密度和灰分（无机填料含量）是重要的质量指标。
塑料密度测量采用密度梯度柱法或浮沉法。自动化密度仪可以快速测量样品的密度值。
灰分测量通过高温灼烧法，将有机成分燃烧后称量残余物质量。自动灰分测定仪可以自动完成升温、灼烧、冷却和称量过程。
4.3 力学性能测试
塑料制品的力学性能（拉伸强度、弯曲强度、冲击强度、硬度等）需要通过万能材料试验机测试。
拉伸试验测量塑料的拉伸强度、断裂伸长率和弹性模量。试样制备和试验条件需要符合相应标准（如ISO 527、ASTM D638）。
冲击试验测量塑料的抗冲击能力，方法包括简支梁冲击试验和悬臂梁冲击试验。
五、回收塑料处理
5.1 回收塑料分选
废塑料回收需要通过分选去除杂质和不同材质的塑料。分选技术包括：光学分选（根据颜色和材质的光谱差异分选）；密度分选（根据密差异分选）；X射线荧光分选（根据原子序数分选）。
XRF近红外分选仪（NIR分选仪）通过测量塑料对不同波长红外光的吸收特性，区分不同材质的塑料（如PET、PE、PP、PS、PVC等）。
5.2 回收塑料造粒监测
回收塑料经过清洗、干燥、熔融、造粒后成为再生料。再生料的造粒过程需要监测含水率、熔体温度和粘度。
再生塑料的含水率控制尤为重要，水分蒸发会导致产品气泡和降解。含水率监测采用微波水分仪或红外水分仪，测量精度±0.1%。
六、瑞德富仕RDFS橡胶塑料行业产品
RDFS-RP100是密炼机功率监测系统，功率变送器精度±0.5%，采样率1kHz，适合混炼终点判断。
RDFS-RP200是硫化机温度监控系统，热电偶精度±0.5℃，支持温度均匀性验证，适合轮胎和橡胶制品硫化。
RDFS-RP300是注塑机熔体压力变送器，量程0~250MPa，精度±0.25%，响应时间<5ms，适合熔体压力监测。
RDFS-RP400是挤出机在线测厚仪，β射线或超声波可选，测量范围0.05~10mm，精度±1%，适合薄膜和管材厚度控制。
RDFS-RP500是塑料密度测定仪，精度±0.001g/cm³，自动温控，适合塑料密度检测。
RDFS-RP600是熔融指数仪，温度控制精度±0.1℃，载荷精度±0.5%，适合熔融指数测定。
结语
橡胶与塑料加工是制造业的重要基础，仪表测量贯穿从原料处理到成品检测的全过程。温度和压力是橡胶塑料加工的两大核心参数，精准控制这两类参数是保证产品质量的关键。
随着橡胶塑料行业向高端化、功能化、绿色化方向发展，对仪表的精度、可靠性和智能化水平提出了更高要求。精密注塑、高端薄膜、新能源汽车轻量化材料等新兴领域为仪表技术带来了新的发展机遇。
瑞德富仕RDFS——精密温压测量，成就高品质橡塑制品。
