引言：纤维到面料的精准蜕变

纺织与印染行业是人类最古老的制造业之一，如今已从传统手工走向高度自动化。一匹高品质的面料，从原料到成品要经历纺纱、织造、染色、印花、后整理等数十道工序，每一道工序都需要精确的过程控制。

纺织印染行业的仪表特点包括：过程连续——纺纱织造是高速连续过程，仪表需要毫秒级响应；湿度敏感——纤维的含水率直接影响纱线强度和纺织性能；色彩控制——染色和印花的色差是品质核心；高温处理——热定型、焙烘等工艺温度可达200℃以上；环保约束——印染废水处理和排放要求越来越严格。

一、纺纱工序

1.1 清花与梳棉

纺纱的第一步是将棉花或其他纤维原料开松、混合、除杂，形成均匀的棉卷或棉条。

清花工序需要控制棉卷的定量（单位长度重量）。棉卷定量通过称重传感器测量，偏差控制在±2%以内。棉卷不匀率通过电容式均匀度仪测量。

梳棉机将棉卷梳理成单根纤维状态的棉条（生条）。梳棉机的关键参数包括：锡林速度（通过转速传感器监测）；盖板速度；棉网定量（通过电容式传感器在线监测）；生条不匀率。

棉条均匀度在线监测采用电容式条干仪或Uster条干仪，测量棉条单位长度的质量变异。不匀率CV%越低，纱线质量越好。

1.2 并条与粗纱

并条机将多根棉条并合牵伸，降低不匀率。并条机的自调匀整系统通过在线检测棉条厚度变化，自动调节牵伸倍数，实现匀整控制。

自调匀整传感器采用凹凸罗拉或光电传感器测量棉条厚度，精度要求±1%。当棉条厚度偏差超过设定范围时，系统自动调节牵伸倍数补偿。

粗纱机将熟条进一步牵伸并加捻，形成粗纱。粗纱张力控制是粗纱工序的核心——张力过大导致粗纱断头，张力过小导致粗纱松散。

粗纱张力监测采用张力传感器或光电传感器，测量纱条在牵伸过程中的张力变化。卷绕速度与牵伸速度的匹配通过变频器控制。

1.3 细纱与络筒

细纱机将粗纱进一步牵伸加捻成细纱。细纱是纺纱的最终产品，其质量直接影响织物的品质。

细纱断头率是细纱工序的核心指标。断头通过光电传感器检测，当纱线断头时，传感器触发自动接头。断头率越低，生产效率越高。

细纱捻度测量采用捻度仪，检测纱线单位长度的捻回数。捻度影响纱线的强度和手感。

络筒机将细纱卷绕成筒子，同时进行电子清纱。电子清纱器采用光电或电容式传感器检测纱线上的粗节、细节、棉结等疵点，并自动剪除。

电子清纱器的检测参数包括：粗节灵敏度（直径偏差设定值）；细节灵敏度；棉结灵敏度；纱线速度（可达1500m/min）。

二、织造工序

2.1 浆纱监测

浆纱是织造前的关键准备工序。经纱上浆后在表面形成浆膜，增加耐磨性和强度，减少织造断头。

浆液浓度和粘度是浆纱质量的核心。浆液浓度通过折光仪或密度计测量，粘度通过旋转粘度计测量。浓度和粘度的波动会导致上浆率不匀。

上浆率是浆纱的核心质量指标。上浆率通过称重法测量（浆纱前后纱线重量差），在线上浆率监测采用β射线或微波法。上浆率通常控制在8%~15%（根据纱线类型确定）。

浆槽温度控制影响浆液粘度和渗透性。浆槽温度通过热电阻测量，PID控制精度要求±1℃。浆槽液位通过液位传感器监测，自动补充浆液。

烘筒温度控制影响浆膜的干燥和成膜质量。烘筒温度通常控制在100~130℃，通过蒸汽加热和温控阀控制，精度要求±2℃。

2.2 织机运行监测

现代织机（喷气织机、剑杆织机、喷水织机）运行速度可达数百转/分钟，需要实时监测运行状态。

经纱张力监测通过张力传感器测量经纱的张力，当张力异常时报警或停机。经纱张力通常控制在10~50cN/根，波动要求±5%以内。

纬纱供给监测通过光电传感器检测纬纱的到达和断头。喷气织机通过压力传感器监测喷气压力，压力控制精度要求±2%。

织机效率统计通过传感器和MES系统实现，统计运转率、停台率和产量。

2.3 在机织物质量检测

现代织机配备在机质量检测系统，检测织物上的疵点。

织物疵点检测采用机器视觉系统，在织物下方安装线扫描相机，实时拍摄织物图像，检测断经、断纬、跳花、破洞等疵点。

疵点位置和类型信息上传MES系统，用于质量追溯和工艺改进。

三、前处理

3.1 烧毛与退浆

烧毛是通过火焰烧除织物表面的绒毛，使织物表面光洁。烧毛火焰温度通过红外测温仪监测，温度通常控制在800~1000℃。

退浆是去除经纱上的浆料，为后续染色做准备。退浆效果通过碘液检测法或酶活性检测判断。

3.2 煮练与漂白

煮练是在碱液中加热去除纤维中的杂质。煮练温度通常控制在95~100℃，时间30~60分钟。温度通过热电阻监测，碱液浓度通过电导率或pH计监测。

漂白去除纤维中的色素，使织物白度达到要求。漂白通常采用双氧水（H2O2）或次氯酸钠。

双氧水浓度监测通过在线滴定或光谱法实现，浓度控制精度要求±2%。漂白温度通常控制在90~95℃。

白度测量采用白度仪（分光光度计），测量织物表面的白度值。白度值通常要求>80%（根据产品要求确定）。

3.3 丝光

丝光是将棉织物在浓碱液（NaOH 200~280g/L）中浸渍，在张力状态下水洗，使纤维发生不可逆膨胀，赋予织物光泽和染色性能。

碱液浓度是丝光的核心参数。碱液浓度通过密度计或折光仪在线监测，精度要求±2g/L。

丝光张力通过张力传感器监测和控制，张力大小影响织物的光泽和缩水率。

四、染色与印花

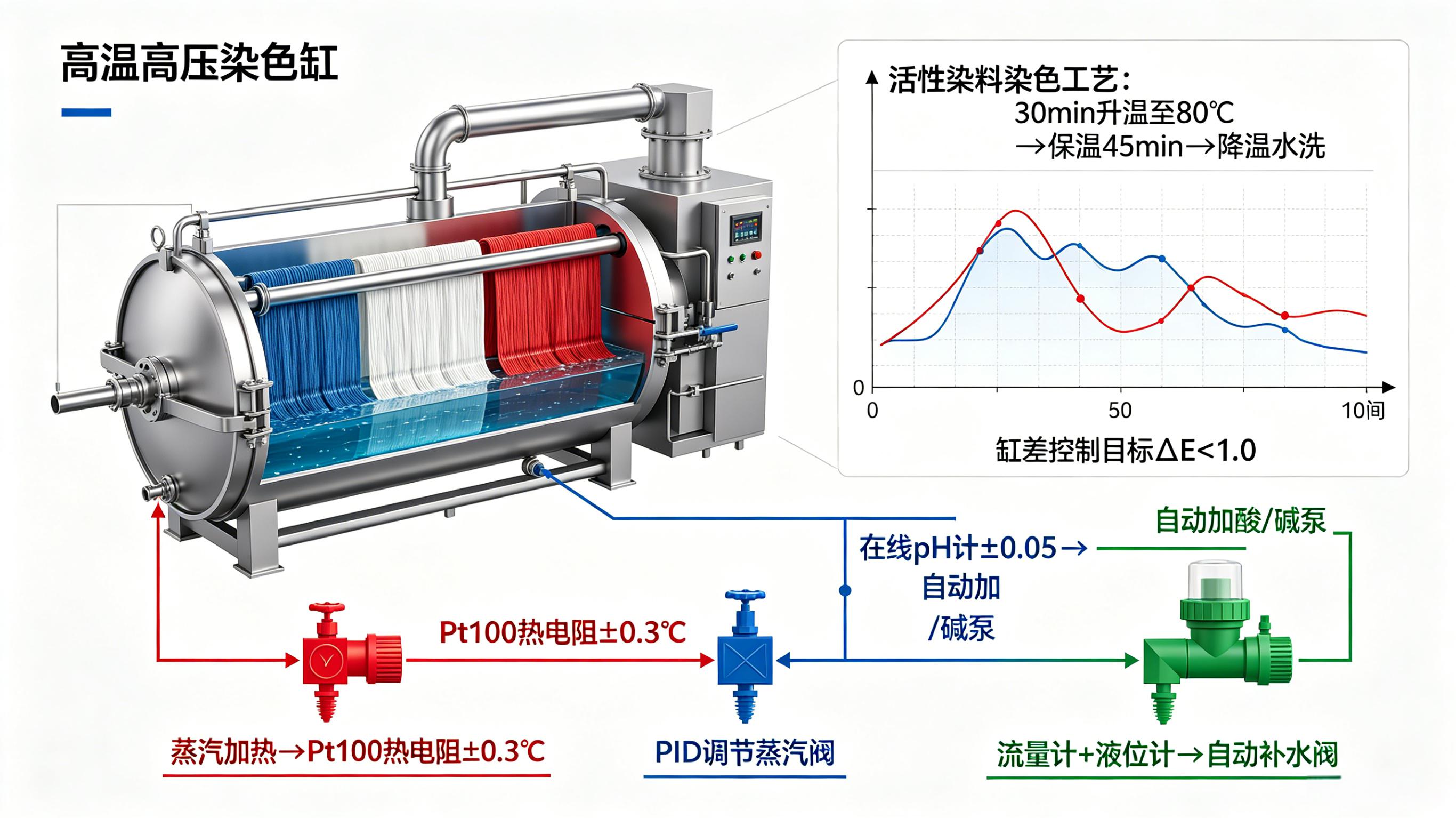

4.1 染色工艺控制

染色是印染行业的核心工序，染色质量直接影响成品外观。染色的核心挑战是色差控制——缸差（批次间色差）和头尾差（同缸内前后色差）。

染液温度控制是染色质量的关键。染色温度根据染料类型确定：活性染料60~80℃；分散染料130℃（高温高压染色）；酸性染料98~100℃。温度控制精度要求±1℃。

染色浴比（染液量与织物重量之比）影响染料的上染率和匀染性。浴比通过流量计和液位计控制，通常为1:6~1:15。

染液pH值影响染料的上染速率和色光。pH计在线监测染液pH值，精度要求±0.1。

4.2 染液浓度与配色

染液浓度控制是染色准确性的基础。染料用量根据配方计算，母液配制通过称重传感器和流量计精确计量。

自动称量系统（称量精度±0.1g）用于染料和助剂的精确称量，减少人为误差。

电脑测色配色系统通过分光光度计测量来样颜色，自动计算配方（各染料的比例），减少试染次数。配色系统的核心是Kubelka-Munk方程和染料数据库。

4.3 印花工艺控制

印花是将染料按照图案印制到织物上。印花方式包括滚筒印花、平网印花、圆网印花和数码印花。

印花对版精度（套色精度）直接影响图案质量。对版精度要求±0.1mm，通过光电传感器和伺服系统控制。

印花浆料粘度影响印花图案的清晰度。粘度通过旋转粘度计监测，精度要求±5%。

数码印花是近年来发展最快的印花方式。数码印花机采用压电喷头将染料墨水喷射到织物上，喷头分辨率可达1200dpi。数码印花需要精确控制喷头的温度、电压和波形，确保墨滴的一致性。

4.4 色差检测与评价

色差检测是印染质量控制的最终环节。色差测量采用分光光度计，测量样品与标准之间的色差ΔE。

色差评价标准包括：ΔE<1（肉眼不可分辨）；ΔE 1~2（可接受范围）；ΔE 2~3（轻微色差）；ΔE>3（明显色差，需返修）。

缸差控制目标是ΔE<1.0。缸差受染料批次、水质、温度、浴比等多个因素影响，需要通过SPC统计过程控制持续改进。

瑞德富仕RDFS案例：某大型印染企业，年产染色面料5000万米，RDFS提供染色温度控制系统和染液pH在线监测系统。系统包括高精度温度变送器（Pt100，±0.3℃）、在线pH计（±0.05）和自动加料控制系统。系统投运后，缸差ΔE从平均1.8降低到0.8，一次染色合格率从85%提升到95%，年减少返染经济损失超过500万元。

五、后整理

5.1 定型机温度控制

定型机是后整理的核心设备，通过高温热风对织物进行热定型，消除内应力，稳定织物尺寸。

定型机温度控制是后整理质量的关键。定型温度通常控制在150~220℃，根据纤维类型和产品要求确定。温度控制精度要求±2℃。

定型机通常分为8~10个加热区，各区温度独立控制。温度均匀性（同区内左右和上下温差）要求±2℃以内。温度传感器采用Pt100热电阻，安装在各区的风道内。

定型时间通过布速控制。布速通过编码器测量，与定型温度配合控制定型效果。

5.2 预缩与轧光

预缩机通过机械压缩消除织物的潜在缩水率。预缩率通过测长传感器测量，控制精度要求±1%。

轧光机通过高温高压辊筒对织物表面进行压光处理，赋予织物光泽。轧光温度和压力通过温度传感器和压力传感器监测。

5.3 功能整理

功能整理赋予织物特殊功能（防水、防油、阻燃、抗菌等）。功能整理剂的浓度和焙烘温度需要精确控制。

焙烘温度通过热电阻测量，PID控制精度要求±2℃。焙烘时间通过布速控制。

六、纺织印染废水处理

6.1 废水特征与监测

印染废水具有高色度、高COD、高盐度和水质波动大的特点。废水处理需要连续监测多个参数。

COD在线监测仪测量废水的化学需氧量，排放标准通常<100mg/L。

色度在线监测仪通过分光光度法测量废水的色度，排放标准通常<50倍。

pH在线监测仪测量废水的酸碱度，排放标准6~9。

6.2 废水处理过程控制

印染废水处理通常采用"物化+生化"组合工艺。物化处理（混凝、絮凝、气浮）去除色度和悬浮物；生化处理（好氧、厌氧）去除有机物。

曝气池溶解氧控制通过DO传感器监测，控制精度要求±0.5mg/L。曝气量通过变频风机调节，节约能耗。

污泥浓度（MLSS）通过在线浊度仪或悬浮物浓度计监测，控制生化池的污泥浓度在2000~5000mg/L。

七、瑞德富仕RDFS纺织印染行业产品

RDFS-TX100是浆纱烘筒温度控制系统，Pt100传感器，控温精度±1℃，适合浆纱机和定型机温度控制。

RDFS-TX200是染液在线pH计，测量范围0~14，精度±0.05，耐高温（130℃），适合高温高压染色pH监测。

RDFS-TX300是纱线张力传感器，量程0~200cN，精度±1%，响应时间<5ms，适合细纱机和织机张力监测。

RDFS-TX400是分光光度计（测色仪），测量Lab*值，色差ΔE精度±0.2，适合染色色差检测。

RDFS-TX500是电子清纱器，光电式，检测速度1500m/min，适合络筒机纱疵检测。

RDFS-TX600是印染废水COD在线监测仪，量程0~5000mg/L，精度±5%，适合印染废水排放监测。

结语

纺织与印染行业是中国制造业的重要支柱，中国是世界上最大的纺织品生产国和出口国。从纺纱的纱线质量控制，到织造的经纬张力管理，从染色的色差控制，到后整理的定型温度精准，仪表测量贯穿纺织印染的全流程。

随着绿色制造和智能制造的发展，纺织印染行业对在线检测、过程优化和废水监测仪表的需求持续增长。国产纺织印染仪表在性价比和服务响应方面具有优势，正在为行业的高质量发展提供有力支撑。

瑞德富仕RDFS——精准测量，织就品质生活。
