引言：精密制造需要精准测量
汽车制造业是人类工业文明的集大成者，一辆汽车由上万个零件组成，涉及冲压、焊接、涂装、总装四大工艺。汽车制造对品质的要求极高——零部件尺寸精度要求微米级，安全部件的装配力矩要求精确控制，整车下线需要全面的性能检测。
汽车制造行业的仪表应用呈现出高度自动化、高精度、高可靠性的特点。工业机器人大规模应用，自动化率超过70%；质量检测高度依赖精密仪器；柔性生产线需要灵活的测量系统；追溯系统要求数据全程可追溯。
一、冲压车间的仪表应用
1.1 冲压生产线监测
冲压是将金属板材通过模具冲压成型为车身覆盖件和结构件的工艺。冲压线的核心设备是大型机械压力机或液压机，压力从数百吨到数千吨不等。
压力机滑块位置监测用于控制冲压深度和模具保护。滑块位置通过直线位移传感器或编码器测量，精度要求±0.01mm。模具保护是压力机控制的核心功能——当下模中有异物或模具损坏时，压力机需要紧急停止，避免产生废品和损坏模具。
压力机压力监测用于判断冲压成型状态。压力传感器（应变片式或液压式）测量冲压过程中的压力曲线，成型压力曲线与标准曲线的对比可以判断零件成型是否正常。压力曲线还可以反映材料性能的变化（如来料厚度波动）。
1.2 模具监测与保护
模具是冲压的核心工装，模具的状态直接影响零件质量。模具监测仪表包括：模具温度监测（铝合金模具需要控制温度保证成型质量）；模具磨损监测（通过压力曲线变化判断）；模具润滑监测（确保润滑充分，防止拉伤）。
模具保护系统（Sentinel系统）是压力机的标配功能。系统在模具闭合前扫描下模区域，当检测到异物时阻止滑块下行。检测方式包括：接触式传感器（机械开关）、电容式传感器（检测金属异物）、视觉传感器（工业相机）。
1.3 冲压件质量检测
冲压件下线后需要100%检测或抽样检测，主要检测项目包括：几何尺寸（三坐标测量机CMM或蓝光扫描）；外观缺陷（视觉检测系统）；重量检测（精密电子天平）。
三坐标测量机（CMM）是冲压件尺寸检测的标准设备。测量精度可达1~2μm，可以测量零件的任意几何特征（点、线、面、圆、圆柱等）。全自动CMM可以安装在测量室或线边，实现自动上下料和测量。
蓝光扫描系统采用结构光原理，快速获取零件表面的三维点云数据，与CAD数模对比分析，直观显示尺寸偏差。蓝光扫描速度可达数秒/件，适合大批量生产。
二、焊接车间的仪表应用
2.1 电阻点焊质量控制
电阻点焊是汽车车身连接的主要工艺，一辆白车身有3000~5000个焊点。焊点质量直接影响车身强度和碰撞安全性。
焊接电流和电压监测是最基本的焊接质量监控方法。焊接电流通常为5000~20000A，电流过低会导致虚焊，电流过高会导致飞溅和焊点外观缺陷。电流传感器（霍尔电流传感器或罗氏线圈）实时监测焊接电流，电压传感器测量电极间的电压。

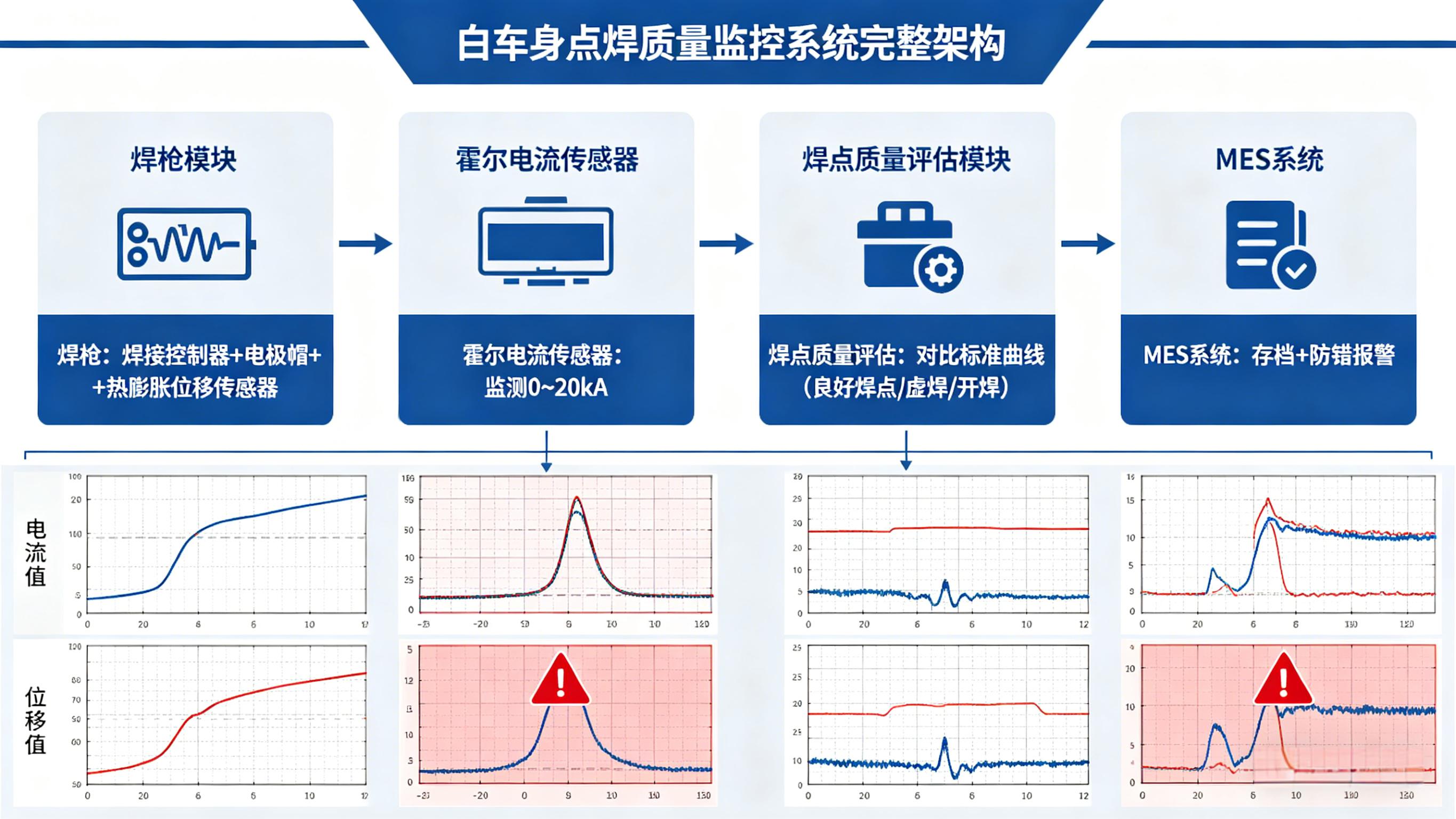

焊接热膨胀监测（EMI，热膨胀监测）可以判断焊点内部质量。焊点形成过程中，金属热膨胀导致电极帽位移，位移量与焊点内部质量相关。通过位移传感器测量电极帽的热膨胀位移，可以区分良好焊点、开焊和虚焊。
2.2 弧焊与激光焊接
弧焊（气体保护焊MAG/MIG）和激光焊接用于车身结构件的连接，焊缝质量需要严格控制。
气体保护焊需要监测保护气体（Ar/CO2混合气）的流量和成分。气体流量通过流量计测量，气体成分通过气体分析仪监测。保护气体流量不足会导致焊缝氧化，流量过大则会吹散熔池。
激光焊接需要监测激光功率和光束质量。激光功率计实时测量激光输出功率，确保焊接能量充足。光束质量分析仪（M2计）测量激光束的聚焦特性，判断激光器状态。
焊缝质量在线检测通常采用视觉检测（检测焊缝外观缺陷）和超声检测（检测焊缝内部缺陷）。超声波相控阵检测仪可以对焊缝进行快速扫描，发现内部气孔、裂纹等缺陷。
2.3 车身尺寸控制
白车身尺寸精度是汽车质量的基础，车身尺寸超差会影响装配和外观。车身尺寸控制采用：三坐标测量机（定期全尺寸检测）；在线测量站（关键测量点在线检测）；蓝光扫描系统（快速扫描比对）。
在线测量站通常采用关节臂测量机或便携式CMM，测量白车身上的关键孔位和特征点。测量数据实时上传MES系统，与标准值对比，超差时报警并追溯原因。
2.4 涂胶质量检测
车身涂胶（折边胶、密封胶、结构胶）是防水和结构强度的保障。涂胶质量检测包括：胶条高度测量（激光三角测量仪）；胶条宽度测量（视觉系统）；胶条连续性检测（视觉系统）；胶条粘接强度检测（破坏性抽样检测）。
三、涂装车间的仪表应用
3.1 前处理与电泳
涂装前处理包括脱脂、磷化等化学处理工艺，为车身表面提供防腐涂层。前处理槽液的参数监测包括：脱脂液温度、浓度（通过电导率或pH推算）；磷化液温度、浓度、酸度；水洗槽电导率。
电泳槽是涂装的核心工艺，电泳漆在电场作用下沉积在车身表面形成底漆层。电泳槽参数监测包括：电泳漆固体分（通过密度计测量）；pH（通过在线pH计测量）；电导率；温度；液位。
3.2 喷漆室环境控制
喷漆室为喷涂提供洁净、温湿度可控的工作环境。喷漆室的参数控制直接影响涂装质量和材料消耗。
喷漆室温度通常控制在22~26℃，相对湿度控制在55%~75%RH。温湿度传感器实时监测喷漆室环境参数，通过空调系统自动调节。温湿度波动会导致漆膜缺陷（流挂、橘皮）。
喷漆室风速需要控制在0.3~0.5m/s，既要保证漆雾被及时排走，又要避免风速过大导致喷涂困难。
3.3 机器人喷涂控制
汽车涂装大量采用喷涂机器人，一台机器人可替代3~5名喷涂工。喷涂机器人的仪表配置包括：旋杯转速监测（影响雾化效果）；成形空气流量监测（影响漆雾形状）；涂料流量监测（影响漆膜厚度）；高压静电监测（影响上漆率）。
涂料流量控制是喷涂质量的关键。涂料流量通过齿轮泵或隔膜泵输送，流量计（电磁或科里奥利）实时测量涂料流量。机器人控制器根据车身形状自动调节各部位的涂料流量，实现均匀喷涂。
3.4 漆膜厚度与外观检测
漆膜厚度直接影响防腐性能和外观质量，需要严格控制。漆膜厚度测量采用：磁性测厚仪（测量铁基金属上的非磁性涂层）；涡流测厚仪（测量非导电基体上的非导电涂层）。
在线漆膜厚度测量采用β射线或X射线反射法，可以在喷涂过程中实时测量漆膜厚度，反馈给机器人控制器实现闭环控制。
漆膜外观检测采用色差仪（测量颜色偏差）和桔皮仪（测量表面波纹度）。色差仪测量Lab*色度值，与标准值对比；桔皮仪测量长波和短波值，评估表面平滑度。
瑞德富仕RDFS案例：某大型汽车合资企业，新建涂装车间，RDFS提供全套喷漆室环境监测系统和机器人涂料流量控制系统。系统包括温湿度传感器、风速传感器、涂料流量计、漆膜厚度在线测量仪等。系统投运后，涂料利用率提升8%，漆膜缺陷率降低60%，年节约涂料和减少返工的经济效益超过2000万元。
四、总装车间的仪表应用
4.1 关键螺栓拧紧控制
汽车有数百个螺栓连接，其中许多是关键安全件（如发动机悬置螺栓、底盘螺栓、转向系统螺栓）。这些螺栓的拧紧力矩必须精确控制。
拧紧机（轴式或扳手式）通过电机驱动，实时监测拧紧过程中的扭矩和转角。拧紧曲线（扭矩-转角曲线）可以反映螺栓的连接状态，识别滑牙、螺纹损坏等异常。拧紧完成后，数据自动上传MES系统存档，支持质量追溯。
螺栓装配防错系统（Poka-Yoke）确保正确的螺栓安装在正确的位置。系统通过读取螺栓的RFID标签或条码，验证螺栓规格，自动选择正确的拧紧程序。
4.2 加注与密封检测
汽车液体加注（机油、冷却液、制动液、助力转向液、空调制冷剂）需要精确计量和防错。
加注机采用质量流量计或容积式流量计，精度要求±0.5%。加注数据实时记录，超差时自动报警并拒绝放行。防错系统确保不能加注错误型号的液体（通过接头编码识别）。
密封性检测（气密性测试）用于检测车身和零部件的泄漏情况。测试方法包括：气压衰减法（充入压缩空气，测量压降）；氦质谱检漏法（充入氦气，检测氦气泄漏量）。
4.3 下线检测（EOL）
整车下线检测（EOL，End of Line）是汽车出厂前的最后质量关卡，检测项目包括：灯光检测（照度、光轴）；制动性能检测（制动力、跑偏量）；侧滑检测（车轮定位）；排放检测（汽油车尾气）；四轮定位（定位参数）；淋雨检测（密封性）。
制动性能检测采用制动试验台，测量各轮的制动力和整车制动力。制动试验台的力传感器精度要求±1%FS。
四轮定位检测采用光学测量系统，测量车轮的外倾角、主销后倾角、主销内倾角和前束值。定位参数偏差会影响轮胎磨损和行驶稳定性。
五、动力总成与新能源
5.1 发动机装配检测
发动机装配线需要对关键部件的装配质量进行检测。曲轴轴承间隙测量采用气动量仪，精度可达±1μm。活塞与气缸间隙测量采用电感式内径仪。
发动机冷试（冷磨）检测在发动机不点火的情况下测试各项性能参数，包括：机油压力（判断油道是否通畅）；启动转速（判断摩擦副间隙）；异响（通过声学传感器判断）。
5.2 新能源汽车电池包检测
新能源汽车动力电池包的装配和检测是全新的仪表需求。电池模组的装配力矩（通常3~5Nm）需要精确控制，精度要求±0.1Nm。
电池包下线检测包括：绝缘电阻测试（测量正负极与壳体的绝缘电阻，要求>500MΩ）；耐压测试（施加高压检测绝缘强度）；CAN通讯测试（验证BMS通讯正常）；气密性测试（防水等级IP67）。
电池包气密性测试采用氦质谱检漏法，检出限可达10^-7 mbar·L/s。
六、瑞德富仕RDFS汽车行业产品
RDFS-AM100是焊接电流传感器，霍尔原理，测量范围0~30kA，精度±1%，响应时间<1μs，适合电阻点焊电流监测。
RDFS-AM200是焊点热膨胀监测位移传感器，电涡流原理，测量范围0~2mm，精度±0.5μm，适合焊点质量评估。
RDFS-AM300是涂料质量流量计，科里奥利原理，精度±0.2%，适合机器人喷涂涂料流量控制。
RDFS-AM400是漆膜厚度在线测量仪，X射线反射法，测量范围5~200μm，精度±1μm，适合涂装线漆膜厚度监测。
RDFS-AM500是螺栓拧紧扭矩传感器，测量范围0~1000Nm，精度±0.5%，支持无线通讯，适合关键螺栓拧紧控制。
结语
汽车制造业是工业仪表应用最广泛的行业之一，从冲压的微米级精度，到焊接的电流监测，到涂装的漆膜控制，再到总装的扭矩管理，仪表贯穿汽车制造的每一个环节。
中国汽车工业正在从大变强，新能源汽车和智能网联汽车快速发展，对制造工艺和质量管理提出了更高要求。国产汽车制造仪表在技术可靠性和性价比方面持续进步，正在为中国汽车工业的崛起提供有力支撑。
瑞德富仕RDFS——微米级精准测量，成就高品质汽车。
