引言：高温高粉尘环境的可靠测量

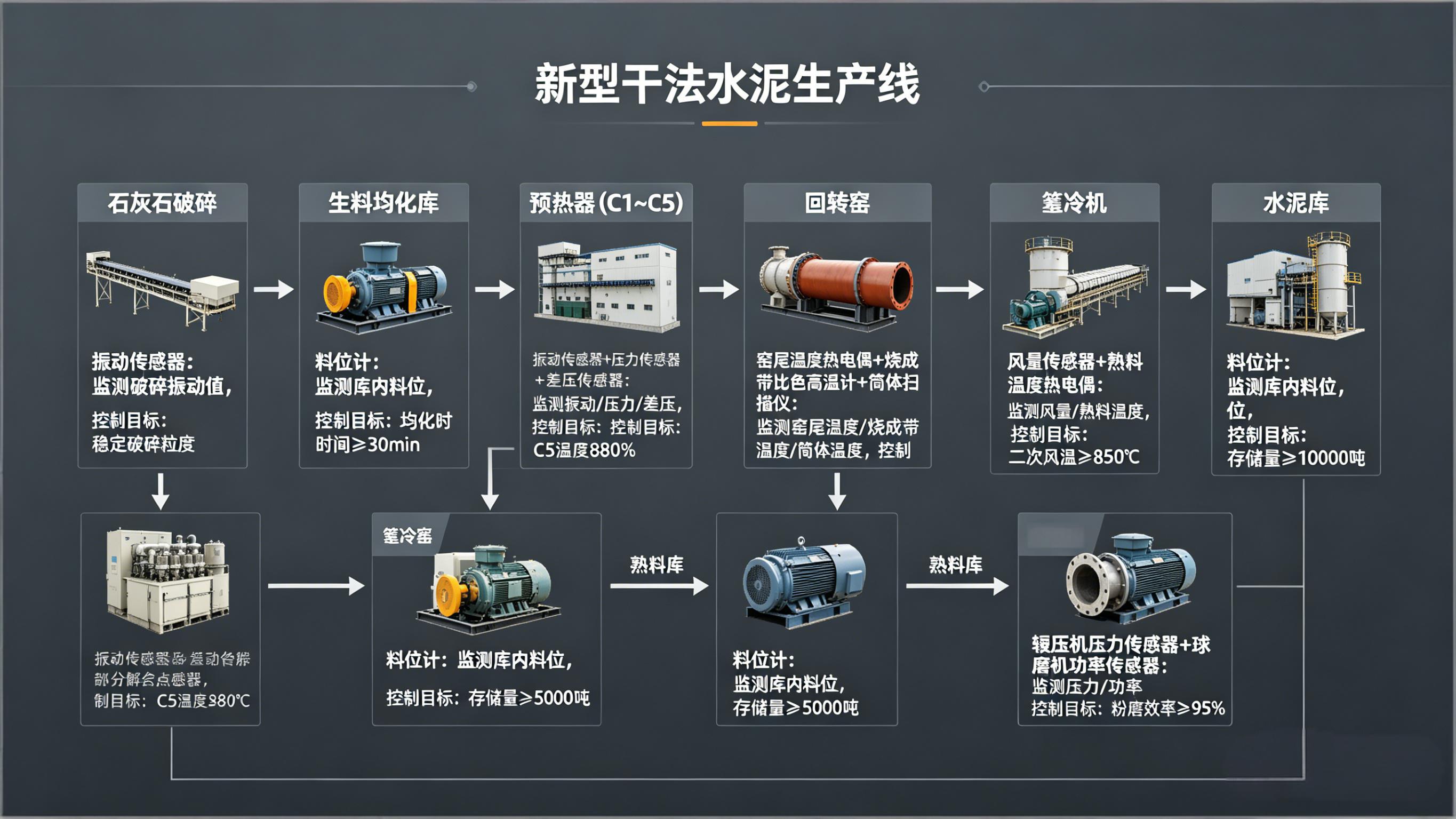

水泥行业是典型的流程工业，从石灰石开采到水泥成品出厂，涉及破碎、粉磨、煅烧、冷却、粉磨等多道工序。水泥生产的核心设备是回转窑，窑内温度高达1450℃，同时产生大量粉尘，对仪表的耐高温和防尘性能提出严苛要求。
水泥行业对仪表的特殊要求包括：耐高温——回转窑、预热器等设备温度极高，仪表需要耐高温材料和保护措施；防尘——水泥生产过程中粉尘无处不在，仪表必须具备高防护等级；耐磨——固体物料对仪表的冲刷磨损严重，需要耐磨设计；可靠——水泥生产线连续运行，年运转时间超过8000小时，仪表故障会造成重大生产损失。
一、原料开采与破碎的仪表应用
1.1 石灰石矿山开采
石灰石是水泥生产的主要原料，大型水泥厂通常拥有自己的石灰石矿山。石灰石开采采用露天爆破方式，爆破后的矿石通过破碎机破碎后输送至原料库。
矿山破碎站的仪表配置相对简单，主要包括：破碎机进料口料位监测（雷达料位计，防止堵塞）；破碎机轴承温度监测（Pt100热电阻，防止轴承过热损坏）；皮带输送机跑偏和撕裂监测（跑偏开关、撕裂开关）；破碎机振动监测（加速度传感器，监测设备状态）。
矿山开采的环境恶劣，粉尘大、振动强，仪表需要选择工业级防护设计，安装位置尽量避开粉尘源头。
1.2 原料预均化与储存
石灰石、黏土、铁矿石等原料需要在均化堆场进行预均化处理，消除原料成分波动对生产的影响。均化堆场通常采用堆取料机作业，仪表配置包括：堆料机悬臂角度监测（角度传感器）；取料机行走位置监测（编码器或激光测距仪）；料堆断面扫描（激光扫描仪，用于料堆三维建模和库存计算）。
原料库的料位监测是库存管理的基础。原料库通常采用雷达料位计，测量范围可达数十米，精度±10mm，不受粉尘和物料类型影响。
二、生料粉磨系统的仪表应用
2.1 立式辊磨（立磨）监测
现代水泥厂普遍采用立式辊磨（VRM）作为生料粉磨设备，相比传统的球磨机，立磨能耗低、噪音小、烘干能力强。立磨的仪表配置是水泥生产线的重要组成部分。
立磨磨辊压力监测是磨机稳定运行的关键。磨辊对物料的压力通过液压系统提供，压力变送器实时监测液压系统压力，压力波动会导致磨机振动异常。磨辊压力通常控制在8~15MPa范围。
立磨振动监测是预防磨机故障的重要手段。立磨振动通常采用速度传感器或加速度传感器，安装在磨机壳体上。当振动速度超过设定值（通常5~8mm/s）时，报警或停机检查。振动异常的原因包括：喂料量波动、磨辊压力不当、金属异物进入、磨盘磨辊磨损等。
立磨差压监测用于判断料层厚度和通风状况。立磨风环上下的差压反映了磨内料层的厚度，差压过高说明料层过厚，差压过低说明料层过薄。差压变送器量程通常0~10kPa，精度±0.1%。
2.2 生料均化库
生料粉磨后进入均化库进行均化处理，保证入窑生料成分稳定。均化库采用空气搅拌方式均化生料，需要监测库内料位、搅拌压力和空气流量。
生料库料位监测采用雷达料位计或称重式料位计。雷达料位计非接触测量，不受粉尘影响，但生料流动性差可能导致料面不平整，测量值需要与实际情况校核。称重式料位计通过测量料仓重量推算料位，精度高但投资大。
三、回转窑煅烧系统的仪表应用
3.1 预热器与分解炉
现代水泥窑采用窑外分解技术，生料在预热器内预热后进入分解炉进行碳酸盐分解，然后进入回转窑进行煅烧。预热器和分解炉的温度分布控制直接影响熟料质量和能耗。
预热器各级旋风筒出口温度监测是预热器操作的核心参数。预热器通常有5级或6级旋风筒，各级出口温度依次升高（C1约330℃、C2约530℃、C3约700℃、C4约800℃、C5约880℃）。温度测量采用K型热电偶，安装在旋风筒出口管道上。
分解炉温度监测用于判断燃料燃烧和碳酸盐分解状况。分解炉温度通常控制在850~900℃，温度过低分解不完全，温度过高可能造成结皮堵塞。
预热器出口气体成分分析（O2、CO、NOx）用于判断燃烧状况。氧含量通常控制在1%~3%，CO含量应尽量低，NOx浓度需要满足环保排放标准。
3.2 回转窑温度监测
回转窑是水泥生产的核心设备，窑内温度高达1450℃，将生料煅烧成熟料。回转窑温度监测是操作控制的关键。
窑尾温度是判断窑内热工状态的重要参数。窑尾温度通常控制在950~1100℃，采用K型或S型热电偶测量，安装在窑尾烟室。
烧成带温度是判断熟料煅烧质量的直接指标。烧成带温度通常采用比色高温计（双色红外测温仪）测量，安装在窑头看火孔，透过火焰测量物料表面温度。烧成带温度通常控制在1300~1450℃。
窑筒体温度扫描用于监测窑内耐火材料的磨损情况。窑筒体扫描仪采用红外测温原理，沿窑筒体长度方向扫描，生成筒体温度分布图。当某段筒体温度异常升高时，说明耐火材料磨损或脱落，需要及时检修。
3.3 篦冷机与熟料输送
篦冷机用于冷却高温熟料并回收热能，是水泥窑系统的重要组成部分。篦冷机的仪表配置包括：各室风量监测（流量孔板或风速仪）；篦床速度监测（编码器）；熟料温度监测（红外测温仪）；篦床料层厚度监测（雷达料位计或γ射线料位计）。
熟料破碎机和熟料库的仪表配置相对简单，主要是温度监测和料位监测。
瑞德富仕RDFS案例：某日产5000吨熟料生产线，RDFS提供回转窑温度监测系统，包括窑尾温度热电偶、烧成带比色高温计、窑筒体扫描仪。系统投运后，熟料质量稳定性提高，游离氧化钙合格率从92%提升到98%，吨熟料标准煤耗降低2kg。
四、水泥粉磨系统的仪表应用
4.1 辊压机与球磨机
水泥粉磨通常采用辊压机+球磨机联合粉磨系统，辊压机预粉磨后进入球磨机细磨，选粉机分级后成品入库。
辊压机压力监测是控制粉磨效果的关键。辊压机通过液压系统对物料施加压力，压力通常控制在8~12MPa。压力过高会增加设备负荷和磨损，压力过低则粉磨效果下降。压力变送器精度要求±0.5%。
球磨机负荷监测用于优化磨机运行。球磨机的功率消耗与磨内负荷相关，功率变送器实时监测磨机功率。音频传感器通过监测磨内研磨声音判断磨内负荷，负荷低时声音大，负荷高时声音小。
4.2 选粉机与收尘器
选粉机是水泥粉磨系统的分级设备，将合格细粉分离出来，粗粉返回磨机再磨。选粉机的仪表配置包括：选粉机转速监测（编码器）；选粉机电流监测（电流变送器）；选粉机进出口压差监测（差压变送器）。
收尘器是水泥厂环保设备，用于捕集生产过程中产生的粉尘。收尘器的仪表配置包括：进出口压差监测（判断滤袋堵塞情况）；烟尘浓度监测（判断排放是否达标）。烟尘浓度仪采用光学法（散射或透射），测量范围0~200mg/m³，精度±10%。
五、质量检测与环保监测
5.1 水泥质量在线检测
传统的水泥质量检测依赖取样化验，滞后时间长，难以实现过程优化控制。近年来，在线分析技术开始在水泥行业应用。
X射线荧光分析仪（XRF）可以在线分析生料、熟料、水泥的化学成分（CaO、SiO2、Al2O3、Fe2O3等），为生料配料和水泥质量控制提供实时数据。
水泥细度在线检测仪采用激光粒度分析原理，实时测量水泥粒度分布，指导选粉机操作。
5.2 环保排放监测
水泥行业是重点排污行业，废气排放监测是合规运营的基本要求。水泥窑尾气排放监测参数包括：颗粒物浓度（要求<30mg/m³）；SO2浓度（要求<200mg/m³）；NOx浓度（要求<400mg/m³，重点区域<320mg/m³）；氨逃逸浓度（要求<8mg/m³）。
CEMS（连续排放监测系统）是水泥厂的标配环保设施，实时监测废气污染物浓度和排放总量，数据上传环保监管平台。
六、能源计量与管理
6.1 燃料计量
水泥生产消耗大量燃料（煤、天然气、替代燃料），燃料成本占水泥生产成本的60%以上，精确计量是成本控制的基础。
燃煤计量采用皮带秤或失重秤。皮带秤安装在输煤皮带上，精度±0.5%；失重秤用于煤粉计量，精度±0.25%。替代燃料（如垃圾衍生燃料RDF）的计量难度更大，需要特殊设计的计量设备。
6.2 电力计量
水泥生产消耗大量电力，主要用电设备包括：生料磨（功率数千千瓦）、水泥磨（功率数千千瓦）、窑头风机、窑尾风机等。各主要设备的电力计量数据用于能耗分析和成本分配。
关口电能表用于水泥企业与电网公司的电能贸易结算，精度0.2S级。
七、瑞德富仕RDFS水泥行业产品
RDFS-CM100是回转窑比色高温计，测量范围600~2000℃，精度±0.5%，响应时间<10ms，适合烧成带温度测量。
RDFS-CM200是窑筒体扫描仪，红外线阵传感器，扫描角度120°，分辨率±2℃，适合回转窑筒体温度监测。
RDFS-CM300是立磨振动监测系统，速度/加速度双输出，报警阈值可调，适合立磨状态监测。
RDFS-CM400是粉尘浓度仪，光学散射原理，测量范围0~200mg/m³，精度±10%，适合收尘器出口排放监测。
RDFS-CM500是皮带电子秤，精度±0.5%，不锈钢结构，适合原料和成品皮带计量。
结语
水泥行业是工业仪表应用的重要领域，高温、高粉尘、连续生产的工艺特点对仪表的可靠性和耐用性提出了极高要求。从原料开采到水泥出厂，仪表贯穿生产的每一个环节，是水泥企业实现优质、低耗、安全生产的基础保障。
随着水泥行业供给侧改革和环保要求的提高，水泥企业对智能化、绿色化转型的需求日益迫切。智能仪表、在线分析、工业物联网等新技术正在改变传统水泥生产模式，为行业高质量发展提供技术支撑。
瑞德富仕RDFS——高温高粉尘精准测量，助力水泥行业智能升级。
本文由瑞德富仕RDFS技术团队编写，旨在为水泥行业仪表工程师及采购决策者提供参考。如需进一步技术交流，请联系RDFS技术支持团队。
