引言：火与土的艺术需要温度的精准掌控

玻璃与陶瓷是人类文明最古老的材料，从古埃及的玻璃珠到现代的超薄电子玻璃，从原始陶器到先进结构陶瓷，火与土的淬炼从未停止。而精准的温度控制是决定玻璃和陶瓷品质的核心因素。

玻璃与陶瓷行业的仪表特点包括：超高温测量——窑炉温度可达1600℃以上，温度测量和控制在极端条件下进行；热工过程复杂——熔化、澄清、成型、退火各阶段温度曲线严格；温度均匀性要求高——大型窑炉内温差需控制在数度以内；非接触测量为主——高温和腐蚀环境限制了接触式测量的应用；能耗巨大——窑炉是高能耗设备，温度优化直接关联节能。

一、玻璃熔窑

1.1 池窑结构与温度控制

玻璃池窑（蓄热式马蹄焰池窑或横火焰池窑）是玻璃生产的核心热工设备，将原料在高温下熔化成均匀的玻璃液。

池窑分为熔化部、澄清部和作业部。熔化部温度最高，通常为1450~1600℃，原料在此完全熔化；澄清部温度略低，用于排除气泡；作业部温度根据成型要求控制在1100~1300℃。

池窑温度测量采用多种方式组合：热电偶（S型或B型铂铑热电偶）测量窑底和窑墙温度，精度±2℃；辐射高温计（双色或全辐射）测量玻璃液表面温度，非接触式测量；红外热像仪扫描窑炉整体温度分布。

窑炉温度控制通过调节燃烧器的燃料量和助燃空气量实现。燃烧控制系统包括：天然气或重油流量计；助燃空气流量计；烟道废气含氧量分析仪（控制过剩空气系数）。

1.2 蓄热室与换向控制

蓄热式池窑通过蓄热室回收烟气余热，预热助燃空气。蓄热室换向周期通常为20~30分钟，换向时需要快速切换燃烧器。

换向控制通过程控系统实现，换向阀的动作时序需要精确控制。换向过程中窑炉温度会有短暂波动，影响玻璃液温度的稳定性。换向时间的优化是减少温度波动的关键。

蓄热室格子砖温度监测采用热电偶，判断格子砖的堵塞程度。格子砖堵塞会导致蓄热效率下降，需要定期热修或更换。

1.3 玻璃液位与泡界线监测

玻璃液位控制影响窑炉的稳定运行。液位测量采用激光液位计或探针式液位计，控制精度±1mm。

泡界线是玻璃液中气泡区域的边界线，反映熔化质量。泡界线位置通过工业相机监测，当泡界线位置异常时，需要调整温度或加料量。

1.4 窑炉废气分析

池窑废气含有NOx、SO2、CO等污染物，需要监测和控制。

含氧量分析（氧化锆分析仪）测量烟气中的O2含量，控制过剩空气系数在1.05~1.15之间。过剩空气过少导致燃烧不完全，过多导致燃料浪费。

CO浓度监测用于判断燃烧状态，CO超标说明燃烧不完全。

NOx和SO2监测满足排放标准要求，现代池窑通常配备脱硝和脱硫装置。

二、玻璃成型

2.1 浮法玻璃成型

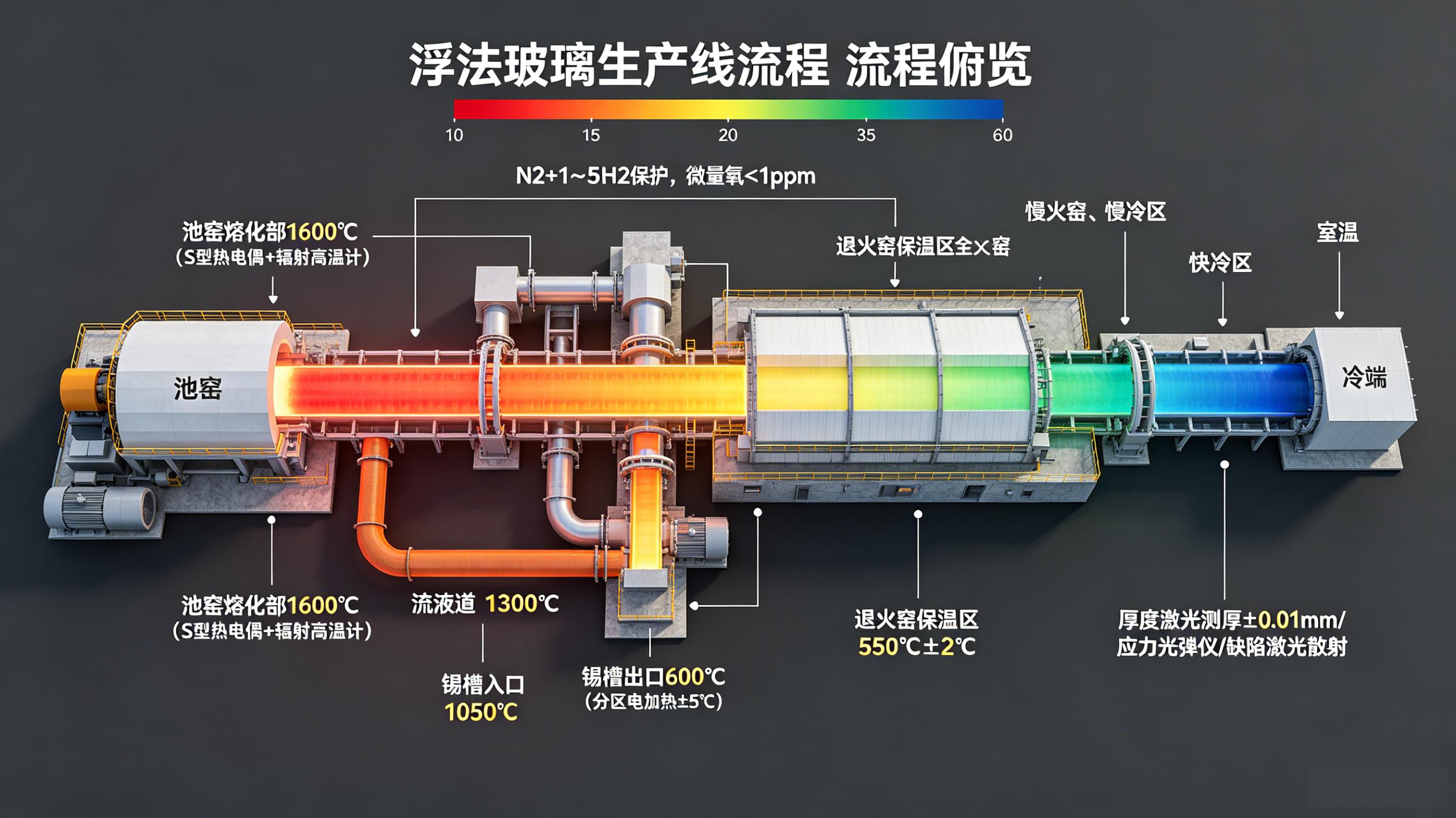

浮法玻璃是现代平板玻璃生产的主流工艺。玻璃液从池窑流入锡槽，浮在熔融锡液面上摊平，形成厚度均匀的平板玻璃。

锡槽温度控制是浮法成型的核心。锡槽入口温度约1050℃，出口温度约600℃，沿锡槽方向形成精确的温度梯度。温度梯度控制精度要求±5℃，通过电加热器分区控制。

锡槽气氛控制防止锡液氧化。锡槽内通入高纯氮气和少量氢气（N2+1~5%H2），含氧量要求<1ppm。氧含量监测采用微量氧分析仪，精度±0.1ppm。

锡液温度和深度监测采用浸入式热电偶和液位计。

2.2 瓶罐玻璃成型

瓶罐玻璃采用行列式制瓶机（IS机）成型。玻璃液从供料道滴入模具，通过吹制或压吹法成型。

供料道温度控制是瓶罐成型的关键。供料道温度通常控制在1100~1200℃，温度均匀性要求±3℃。温度传感器采用辐射高温计，分区控制供料道温度。

料滴重量和形状控制通过剪刀机构和冲头机构实现。料滴重量通过称重传感器监测，偏差控制在±1%以内。

2.3 玻璃纤维拉丝

玻璃纤维（无碱玻纤、中碱玻纤）生产将玻璃液从漏板中拉出细丝。漏板温度通过铂铑漏板电加热控制，温度精度要求±2℃。

纤维直径在线监测采用激光测径仪，测量精度±0.5μm。纤维直径偏差直接影响玻纤产品的力学性能。

拉丝速度通过编码器监测，与漏板温度配合控制纤维直径。拉丝速度可达5000m/min。

三、退火与钢化

3.1 退火窑温度控制

退火窑（Lehr）是消除玻璃内应力的关键设备。玻璃从成型温度缓慢冷却到室温，通过精确的温度控制消除残余应力。

退火窑温度曲线是退火质量的核心。退火窑分为加热区、慢冷区、快冷区，各区温度形成精确的降温曲线。

保温区（退火温度点）：根据玻璃类型确定，钠钙硅玻璃约550℃。保温区温度控制精度±2℃。

慢冷区：从退火温度缓慢降温（降温速率1~3℃/min），控制精度±2℃。

快冷区：加速降温到室温，降温速率可达10~30℃/min。

退火窑各区温度传感器采用K型或E型热电偶，安装在窑道上下方。

3.2 钢化玻璃

钢化玻璃通过将玻璃加热到接近软化点（约650℃），然后快速冷却（风冷淬冷），在表面形成压应力层，提高强度。

钢化炉温度控制精度要求±3℃，加热均匀性直接影响钢化质量。温度传感器采用红外测温仪和热电偶组合。

风栅冷却的风压和风量通过压力传感器和风速仪监测。冷却均匀性影响钢化玻璃的平整度和应力分布。

钢化玻璃应力检测采用应力仪（光弹仪），测量表面压应力和内部张应力。

3.3 玻璃质量检测

玻璃成品需要经过多种检测：厚度测量（激光测厚仪，精度±0.01mm）；光学畸变（斑马法检测）；应力检测（光弹仪）；气泡和结石检测（自动缺陷检测系统）；边部应力（边部应力仪）。

瑞德富仕RDFS案例：某大型浮法玻璃企业，日熔化量600吨，RDFS提供全套池窑温度监测和退火窑温度控制系统，包括S型热电偶、双色辐射高温计、氧化锆氧量分析仪和退火窑分区温控系统。系统投运后，玻璃成品率提升2%，能耗降低3%，年经济效益超过600万元。

四、陶瓷生产

4.1 陶瓷原料制备

陶瓷原料（高岭土、长石、石英等）需要经过配料、球磨、除铁、过筛、压滤等工序，制备成可成型的泥料或釉料。

球磨工序的泥料细度通过粒度分析仪测量，细度影响陶瓷的烧结温度和成品质量。

泥料含水率通过水分仪监测，含水率控制精度要求±0.5%。含水率影响成型性能和干燥收缩。

釉料密度通过密度计测量，密度偏差影响施釉厚度和釉面质量。

除铁工序通过高梯度磁选机去除泥料中的铁杂质。铁含量通过X射线荧光光谱仪（XRF）检测，铁含量超标会导致成品出现黑点。

4.2 陶瓷成型

陶瓷成型方式包括干压成型、注浆成型、挤压成型和等静压成型。

干压成型需要控制成型压力和加压速度。压力传感器测量压机压力，精度±0.5%。成型压力通常为20~60MPa。

注浆成型需要控制泥浆的密度、粘度和pH值。密度通过密度计测量，粘度通过旋转粘度计测量。

等静压成型用于大型陶瓷件（如高压绝缘子），压力可达200MPa以上。压力传感器测量成型压力，精度±0.25%。

4.3 陶瓷烧结

烧结是陶瓷生产的核心工序，通过高温使陶瓷坯体致密化。烧结温度根据陶瓷类型确定：日用陶瓷1200~1300℃；建筑陶瓷1100~1200℃；结构陶瓷1500~1800℃。

窑炉类型包括隧道窑、辊道窑和梭式窑。隧道窑和辊道窑是连续式窑炉，适合大批量生产；梭式窑是间歇式窑炉，适合小批量多品种。

隧道窑温度控制采用分区控制，通常分为预热带、烧成带和冷却带。烧成带温度控制精度要求±5℃，温度均匀性要求±5℃。

温度测量采用S型或B型热电偶（烧成带），K型热电偶（预热带和冷却带）。辐射高温计辅助测量窑内温度分布。

窑内气氛控制对某些陶瓷（如还原烧成）至关重要。气氛通过调节燃料量和通风量控制，通过CO和O2分析仪监测。

4.4 陶瓷釉烧

釉烧是将釉料熔融在陶瓷坯体表面形成光滑釉面的过程。釉烧温度根据釉料类型确定，通常比坯体烧结温度低50~100℃。

釉烧温度曲线需要精确控制。升温速率过快会导致釉面气泡，降温速率过快会导致釉面开裂。

釉面质量检测采用光泽度仪（测量表面光泽度）和色差仪（测量颜色一致性）。

五、先进陶瓷与特种玻璃

5.1 先进结构陶瓷

先进结构陶瓷（氧化铝、氧化锆、碳化硅、氮化硅等）具有高强度、高硬度、耐高温等特性，广泛应用于航空航天、汽车、电子等领域。

先进陶瓷的烧结温度更高（1500~1800℃），对温度控制精度要求更严（±3℃）。真空烧结炉或气氛保护烧结炉需要精确控制烧结气氛（N2、Ar、H2）的流量和压力。

5.2 电子玻璃与显示玻璃

电子玻璃（TFT-LCD基板玻璃、盖板玻璃）对厚度均匀性和表面质量要求极高。基板玻璃厚度通常为0.3~0.7mm，厚度公差±0.01mm。

基板玻璃的在线厚度测量采用X射线或光学测厚仪，测量精度±0.005mm。

基板玻璃的表面缺陷检测采用激光散射检测系统，检测亚微米级表面缺陷。

5.3 光纤制造

光纤预制棒通过化学气相沉积法（MCVD或OVD）制造，沉积温度可达2000℃以上。预制棒温度通过高温辐射计监测。

光纤拉丝塔将预制棒拉成光纤，拉丝温度约2000℃，拉丝速度可达3000m/min。光纤直径通过激光测径仪在线监测，直径精度要求±1μm。

光纤张力控制影响光纤强度。张力传感器测量拉丝过程中的光纤张力，通过调节拉丝速度控制张力在合理范围内。

六、瑞德富仕RDFS玻璃陶瓷行业产品

RDFS-GC100是双色辐射高温计，测温范围500~2000℃，精度±2℃，适合玻璃池窑和窑炉温度测量。

RDFS-GC200是氧化锆氧量分析仪，量程0~25%O2，精度±0.1%，适合池窑燃烧控制。

RDFS-GC300是微量氧分析仪，量程0~100ppm O2，精度±0.1ppm，适合锡槽气氛监测。

RDFS-GC400是退火窑分区温控系统，Pt100/K型热电偶可选，控温精度±2℃，适合退火窑温度曲线控制。

RDFS-GC500是激光测径仪，量程0.1~30mm，精度±0.5μm，适合玻璃纤维和光纤直径监测。

RDFS-GC600是玻璃应力仪（光弹仪），测量范围0~50MPa，精度±1MPa，适合钢化和退火玻璃应力检测。

结语

玻璃与陶瓷行业是典型的高温流程工业，温度控制是决定产品质量的核心。从池窑1600℃的熔化温度，到退火窑550℃的保温温度，从陶瓷1300℃的烧成温度，到光纤2000℃的拉丝温度，每一个温度点的精确控制都关系到最终产品的品质。

随着建筑节能、电子信息、新能源等下游领域的发展，玻璃和陶瓷产品向薄型化、功能化、高性能方向演进，对制造过程的温度控制和在线检测提出了更高要求。国产玻璃陶瓷仪表在技术水平和可靠性方面持续提升，为行业的高质量发展提供有力支撑。

瑞德富仕RDFS——精准温控，淬炼晶莹品质。
