引言：极端环境下的极致精准

航空航天与国防军工是人类工程技术的巅峰领域，对仪表的精度、可靠性和环境适应性要求最为严苛。飞机要在-60℃到+50℃的温差环境中飞行，火箭发动机燃烧温度超过3000℃，高超音速飞行器的表面温度超过1000℃。在这些极端环境下，工业仪表必须保持稳定可靠的工作状态。

航空航天仪表的特殊要求包括：超高精度——飞行器姿态控制精度要求角秒级，导航定位精度要求厘米级；极端环境适应——耐高温、耐低温、耐振动、耐辐射；轻量化——飞行器对重量极为敏感，仪表必须轻量紧凑；高可靠——航空仪表的失效率要求极低，安全系数要求极高；可追溯——军工仪表的数据必须完整可追溯，满足军标要求。

一、飞机机体与结构测试

1.1 材料力学性能测试

飞机结构采用铝合金、复合材料、钛合金等先进材料，材料的力学性能（强度、模量、疲劳寿命）必须精确测试。

万能材料试验机用于测试材料的拉伸、压缩、弯曲性能，载荷测量精度要求0.5级或更高。力值传感器（应变片式）需要定期校准，确保测量准确性。

疲劳试验机用于测试材料的疲劳性能，模拟飞机结构在飞行载荷下的疲劳损伤。疲劳试验持续时间长（可达数月），仪表必须具有极高的稳定性和可靠性。

1.2 结构强度试验

全机静力试验和疲劳试验是飞机取证前必须完成的重大试验，用于验证飞机结构的承载能力。

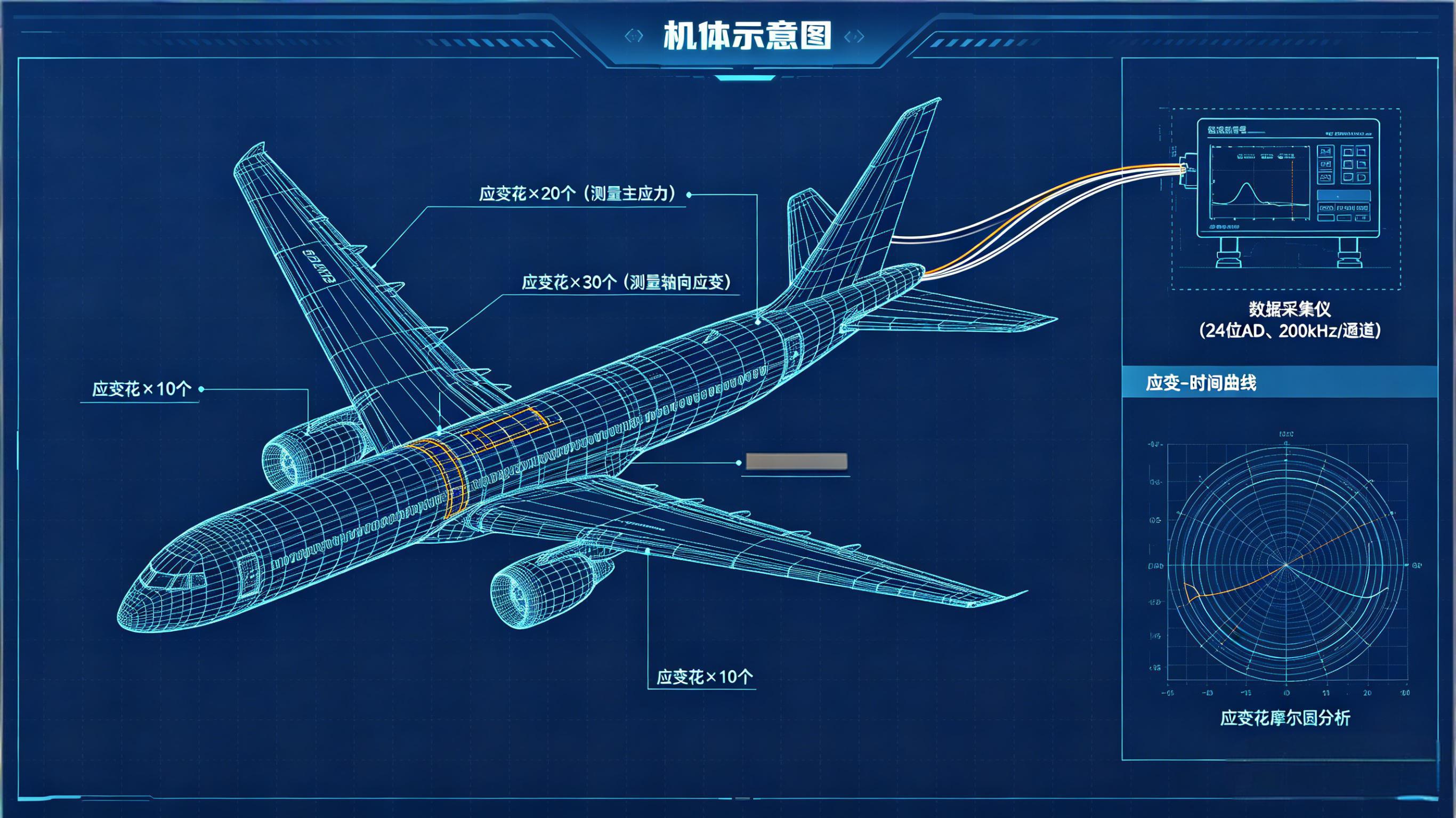

应变测量是结构强度试验的核心方法。全机静力试验需要在机体上粘贴数百甚至数千个应变片，测量各部位的应变分布。应变测量系统采用高精度数据采集仪，通道数可达数千通道，采样率可达数十kHz/通道。

位移测量采用LVDT（线性差动变压器）或引伸计，测量结构关键部位的变形。加速度传感器测量结构响应，评估振动特性。

应变花（三向应变片组合）用于测量复杂应力状态的主应力方向和大小。通过应变花测量的三个方向应变数据，可以计算出主应变、主应力和最大剪应力。

1.3 复合材料无损检测

复合材料在飞机结构中的应用比例越来越高（如B787复合材料占比超过50%），复合材料的质量检测至关重要。

超声波C扫描是复合材料层合板内部缺陷检测的主要方法。超声波探头沿工件表面扫描，检测内部的气孔、分层、脱粘等缺陷，检测结果以彩色图像显示。

红外热成像检测（主动红外热成像）利用材料内部缺陷导致的热传导差异，通过红外相机捕捉表面温度分布异常来识别缺陷。检测速度快，适合大面积扫描。

工业CT（计算机断层扫描）可以对复合材料部件进行三维成像，精确识别内部缺陷的形状、大小和位置，但检测成本较高。

二、风洞测试与空气动力学

2.1 风洞天平测量

风洞是飞机设计的核心试验设施，通过模型在风洞中的吹风试验，测量气动力和力矩。

风洞天平是测量模型受力的核心传感器。高档风洞天平采用应变片式或压电式传感器，测量模型承受的六个分力/力矩（升力、阻力、侧力、滚转力矩、俯仰力矩、偏航力矩）。天平精度要求0.1%~0.2%FS，稳定性要求极高。

天平校准是保证测量准确性的关键。天平静校（在天平静止状态下加载已知力值）和动校（在风洞运转时进行校准）是常规校准方法。

2.2 压力测量与流场显示

飞机模型表面压力分布测量是风洞试验的重要内容。压力扫描阀（Pressure Scanner）可以快速切换测量多个压力点，测量精度±0.05%FS。

压力敏感漆（PSP）是一种新型压力测量技术，将压力敏感涂料涂覆在模型表面，通过测量荧光强度变化推算表面压力分布，实现全表面的非接触式压力测量。

流场显示技术包括：纹影法（显示气流密度梯度）、油流法（显示表面流线）、PIV粒子图像测速（测量全场速度矢量）。

2.3 风洞环境监测

风洞运行需要精确控制试验段的温度、压力和湿度。温度测量采用精密铂电阻温度计，精度±0.1℃；压力测量采用高精度压力变送器，精度±0.05%；湿度测量用于校正空气密度。

瑞德富仕RDFS案例：某航空研究院，风洞天平校准系统改造，RDFS提供全套校准解决方案，包括六分量标准力传感器（精度0.05%）、高精度数据采集系统（24位AD、采样率200kHz）、自动化校准软件。系统投运后，天平校准效率提升3倍，校准不确定度降低50%，满足航空风洞天平校准的严苛要求。

三、飞机发动机测试

3.1 航空发动机试车台

航空发动机是飞机的心脏，试车台是发动机定型和交付前必须通过的测试设施。发动机试车台需要测量发动机的推力、扭矩、转速、燃油流量、排气温度等核心参数。

推力测量采用推力天平或负载传感器，测量范围从数千牛顿（小型发动机）到数百千牛顿（大推力涡扇发动机），精度要求0.1%~0.5%。

燃气温度测量是发动机控制的核心。涡轮前温度（EGT）是判断发动机状态的重要参数，测温精度要求±5℃以内。高温测量采用S型或R型热电偶，特殊高温区域采用辐射测温。

发动机振动监测用于判断发动机状态和故障诊断。振动传感器（加速度计）安装在发动机机匣上，监测转子振动。振动数据用于识别不平衡、不对中、碰磨等故障。

3.2 发动机部件测试

航空发动机由压气机、燃烧室、涡轮、尾喷管等部件组成，各部件都需要进行专项测试。

压气机喘振边界测试需要精确控制压气机入口流量和压力，测量压气机的喘振边界点。流量测量精度要求±0.5%，压力测量精度要求±0.1%。

燃烧室出口温度场测量采用多点热电偶或红外测温，测量温度分布的均匀性，评估燃烧效率。

涡轮叶片温度测量采用薄膜热电偶或红外测温，测量叶片表面温度分布，评估叶片冷却效果。

3.3 飞行试验遥测

发动机定型前需要进行飞行试验，飞行试验中发动机参数的采集和传输依赖遥测系统。

遥测参数包括发动机转速（N1、N2）、排气温度（EGT）、燃油流量、润滑油温度和压力、滑油压力等。遥测系统需要满足高可靠性要求，同时传输多路模拟信号和数字信号。

四、火箭与导弹测试

4.1 火箭发动机试车

火箭发动机试车是火箭研制过程中最重要的试验环节。火箭发动机的推力可达数千千牛顿，燃烧温度超过3000℃，工作环境极为苛刻。

推力测量采用推力传感器，安装在试车台架上，测量范围可达数万千牛顿。传感器需要耐高温、高过载，同时具有极高的静态精度和动态响应。

推进剂流量测量采用涡轮流量计或超声波流量计，用于计算比冲等发动机性能参数。

发动机振动监测采用耐高温加速度传感器，安装在发动机壳体上，监测燃烧稳定性。

4.2 火箭发射测控

火箭发射过程中的测控系统需要实时监测火箭的位置、速度、姿态等参数，确保飞行安全。

火箭姿态测量采用惯性测量单元（IMU），包含三轴陀螺仪和三轴加速度计，提供火箭的姿态角和加速度信息。IMU是火箭制导系统的核心传感器。

雷达跟踪测量火箭的飞行弹道，获取位置和速度数据。光电经纬仪通过测量火箭的方位角和俯仰角，辅助确定飞行轨迹。

4.3 导弹制导系统测试

导弹制导系统的测试需要高精度的转台和模拟器。转台用于模拟导弹飞行过程中的角运动，测试制导系统的响应特性。转台的定位精度要求角秒级（1~10角秒）。

制导系统测试还需要模拟器提供GPS信号、惯性参考等，模拟各种飞行环境。

五、惯导系统与精密校准

5.1 惯性导航系统

惯性导航系统（INS/GNSS）是飞机和导弹的核心导航设备，利用陀螺仪和加速度计的惯性特性，通过积分计算获得位置和速度信息。

陀螺仪精度直接影响导航精度。静电陀螺仪（光通讯陀螺、激光陀螺）和MEMS陀螺仪是常见的类型。陀螺仪漂移直接导致位置误差累积，需要定期校准和补偿。

加速度计精度同样关键。加速度计用于测量载体的比力，通过积分获得速度信息。加速度计偏置和标度因数误差会导致位置误差累积。

5.2 惯性系统精密校准

惯性系统的校准需要高精度的转台和温控箱。转台用于提供精确的角度基准，校准陀螺仪的标度因数和轴向对准误差。转台的定位精度要求角秒级。

六位置翻滚试验是加速度计校准的经典方法。将惯性测量单元在六个特定方位静止放置，测量加速度计输出，计算加速度计的偏置和标度因数。

温度试验是惯性系统校准的重要环节。惯性元件的性能受温度影响显著，需要在不同温度下进行校准，建立温度补偿模型。

5.3 卫星导航与时间同步

卫星导航（GPS、BeiDou、Galileo）已成为飞机和导弹的主要导航手段。卫星导航接收机的精度验证需要已知坐标的基准站进行比对。

时间同步精度对多传感器融合至关重要。时间戳的准确性直接影响数据融合的结果。原子钟和铷钟提供高精度时间基准。

六、军工环境试验

6.1 振动与冲击试验

军工装备需要通过振动试验和冲击试验，验证其在运输和使用过程中的耐受能力。

振动试验台（电动振动台或液压振动台）用于施加正弦振动、随机振动或冲击载荷。振动控制系统通过振动传感器实时监测试件的振动响应，实现振动台输出的闭环控制。

冲击试验采用冲击试验机或落锤冲击试验机，测量试件承受的冲击加速度峰值和响应谱。

6.2 高低温与热真空试验

军工装备需要在极端温度环境下正常工作，需要通过高低温试验和热真空试验验证。

高低温试验箱提供-60℃到+80℃的温度环境，测量试件在极端温度下的功能和性能变化。温度测量精度要求±1℃。

热真空试验在真空腔体内施加温度载荷，用于验证航天器组件在太空热真空环境下的性能。

6.3 电磁兼容试验

军工装备对电磁干扰极为敏感，电磁兼容（EMC）试验是定型试验的必要环节。

辐射发射和传导发射测试测量设备向外辐射和传导的电磁干扰；辐射敏感度和传导敏感度测试测量设备对外部电磁干扰的抵抗能力。

七、瑞德富仕RDFS航空航天与军工行业产品

RDFS-AD100是高精度应变测量系统，24位AD，采样率200kHz/通道，精度±0.02%，适合全机静力试验应变测量。

RDFS-AD200是风洞六分量天平，力精度0.1%，动态响应好，适合风洞气动力测量。

RDFS-AD300是航空发动机推力传感器，量程0~500kN，精度0.1%，耐高温，适合发动机试车台。

RDFS-AD400是惯导系统校准转台，定位精度±2角秒，速率精度±0.001°/h，适合陀螺仪和加速度计校准。

RDFS-AD500是真空环境温度传感器，T型热电偶，适合热真空试验温度测量。

结语

航空航天与国防军工行业代表了人类工程技术的最高水平，对工业仪表的精度、可靠性和环境适应性要求极为严苛。从材料测试到结构试验，从风洞试验到飞行验证，从发动机试车到火箭发射测控，仪表测量贯穿航空航天装备研制的全过程。

随着中国航空航天事业的快速发展和国防现代化建设的深入推进，对高端精密测量仪表的需求持续增长。国产航空航天仪表在技术攻关和产业化方面不断突破，正在为中国航空航天事业的发展提供有力支撑。

瑞德富仕RDFS——极致精准测量，铸就空天安全。
