引言：色彩与速度的艺术需要精准测量

印刷与包装是商品流通的重要环节，从食品饮料的标签到电子产品的说明书，从瓦楞纸箱到塑料薄膜，包装印刷无处不在。印刷行业追求的核心目标有两个：一是色彩准确——确保印刷品与设计稿的色彩一致；二是生产效率——提高印刷速度同时减少废品。

印刷与包装行业的仪表特点包括：高速响应——印刷速度可达数百米/分钟甚至更高，仪表响应需毫秒级；张力控制精度——张力波动直接影响套印精度；色彩测量——分光光度计、色差仪是印刷质量控制的标配；运动控制——电机转速和位置需要精确控制；卫生级设计——食品包装印刷对溶剂残留有严格要求。

一、印前准备与制版

1.1 色彩管理基础

现代印刷采用CMYK四色印刷（青色C、品红M、黄色Y、黑色K），通过油墨的叠印再现原稿色彩。色彩管理（Color Management）是确保色彩准确的核心技术。

色彩管理的基础是色度测量。分光光度计（分光密度仪）测量油墨或印刷品的反射光谱，计算出Lab*色度值、密度值和色差值。分光光度计是印前和印刷过程中最常用的色彩测量仪器。

色彩密度测量是印刷质量控制的基本参数。密度仪测量油墨层的反射密度（D），密度值与油墨厚度成比例。印刷过程中需要控制各色的密度在规定范围内。

1.2 制版与打样

印前需要将设计稿输出为印版（PS版、CTP版）或柔版。制版质量直接影响印刷效果。

CTP（计算机直接制版）通过激光曝光在印版上形成图像，制版精度要求μm级。制版后的印版需要通过印版密度计或印版网点测量仪检测网点还原情况。

数码打样在正式印刷前模拟最终印刷效果。打样色彩与印刷色彩的匹配度通过色差仪测量，ΔE<2通常被认为可接受。

二、平版印刷（胶印）

2.1 胶印原理与控制参数

胶印（Offset Lithography）利用油水不相溶的原理，通过印版先将图像转移到橡皮布，再转印到承印物上。胶印是包装和出版印刷的主流工艺。

胶印的核心控制参数包括：墨量控制（水墨平衡）、套印精度、网点扩大、印刷压力。

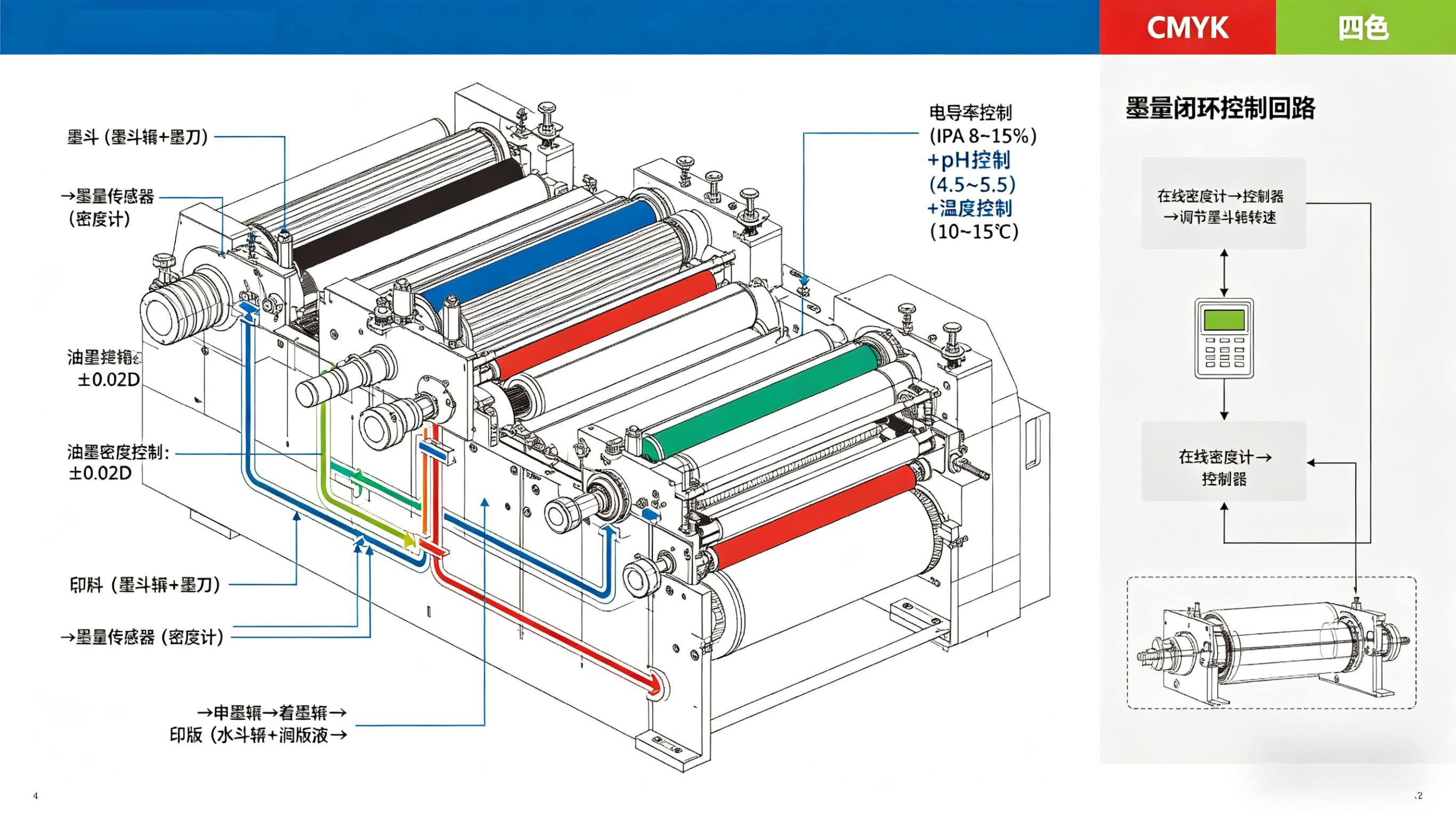

墨斗辊转速和墨刀间隙控制油墨的供给量。墨量控制从手动调节发展到自动供墨（ALC，自动墨量控制），通过密度测量反馈调节墨斗辊转速。

润版液供给控制是水墨平衡的关键。润版液电导率影响润版液的性能，电导率控制精度要求±5%。润版液pH值影响油墨的乳化，pH通常控制在4.5~5.5。

2.2 润版液系统监测

胶印机润版液系统需要精确控制多个参数。

电导率监测控制润版液的浓度。酒精润版液（异丙醇IPA）中IPA浓度通过电导率推算，IPA浓度通常控制在8%~15%。在线电导率仪测量润版液电导率，控制润版液补给。

润版液温度控制影响润版液的蒸发和印刷稳定性。润版液温度通常控制在10~15℃，温度精度要求±1℃。

pH值监测通过在线pH计实现，pH值偏离会影响水墨平衡。

2.3 印刷质量在线检测

现代胶印机配备在线质量检测系统，实时监测印刷质量。

在线密度测量在印刷过程中实时测量各色油墨的印刷密度，与设定值对比，超差时报警并自动调节墨量。在线密度计安装在收纸部分，不影响正常印刷。

在线色差测量采用分光光度计，测量印刷品上特定色块的Lab*值，与标准值对比，计算色差ΔE。在线色差测量系统价格较高，通常用于高档包装印刷。

套印精度监测采用CCD相机在线扫描，检测各色图案的套准偏差。当套印偏差超过设定值时，系统报警并可自动调节印版位置。

2.4 纸张含水量与温度控制

纸张含水量影响印刷稳定性和套印精度。含水量过低会导致纸张收缩、静电问题；含水量过高会导致纸张伸长、起皱。纸张含水量通常控制在4%~6%。

纸张温度影响含水量的测量和印刷稳定性。印刷车间通常要求恒温恒湿（温度20~25℃，湿度50%~60%RH），减少环境变化对纸张的影响。

纸张水分仪测量纸张含水量，采用电阻法或微波法。水分仪精度要求±0.3%。

三、柔版印刷（柔印）

3.1 柔印原理与特点

柔版印刷（Flexography）使用柔性印版，通过网纹辊传墨，适用于塑料薄膜、纸张、瓦楞纸板等多种承印物。柔印在包装印刷中的份额越来越大。

柔印的墨量控制依赖网纹辊。网纹辊的网线数和载墨量决定了墨量的大小。网纹辊角度和载墨量需要定期检测。

网纹辊油墨密度测量用于评估网纹辊的传墨特性。激光共聚焦显微镜可以精确测量网纹辊的网穴深度和开口面积。

3.2 柔印张力控制

柔印机的张力控制是确保套印精度的关键。柔印机通常分为多个色组，每组之间需要独立的张力控制。

放卷张力控制通过张力传感器和磁粉制动器实现。张力控制精度要求±2%。

色组间张力控制通过浮动辊和伺服电机实现，张力波动会导致套印偏差。

收卷张力控制通过张力传感器和转矩控制实现，防止卷芯过紧或过松。

3.3 柔印质量控制

柔印的墨量控制比胶印更难，需要通过油墨密度和色差测量进行控制。

油墨粘度控制对于水性柔印油墨尤为重要。粘度太高会导致油墨转移不良，粘度太低会导致网点增大。粘度测量采用粘度杯或旋转粘度计，在线粘度计可以实时监测油墨粘度。

柔印的网点扩大比胶印严重，需要通过印版曲线补偿和印刷参数优化控制网点还原。

瑞德富仕RDFS案例：某大型软包装印刷企业，年产食品软包装膜8000吨，RDFS提供全套柔印机张力控制系统，包括张力传感器、磁粉制动器和收卷张力控制器。系统投运后，套印精度从±0.3mm提升到±0.15mm，废品率降低40%，年节约成本超过300万元。

四、凹版印刷（凹印）

4.1 凹印原理与特点

凹版印刷（Gravure）使用雕刻的凹版，油墨填充在版滚筒的网穴中，转印到承印物上。凹印的印刷质量高，适合长版活件，是塑料薄膜印刷的主流工艺。

凹印的墨量控制由凹版网穴深度决定，不同深度的网穴对应不同的墨量。凹版雕刻深度通常为15~50μm。

4.2 凹印张力控制

凹印机的张力控制精度要求更高，因为凹印的速度可达300~500m/min。

张力传感器安装在退纸和收卷部分，测量薄膜的张力。张力控制通过PLC和伺服驱动系统实现。

色组间张力控制采用浮动辊或A、B导辊结构，保持稳定的张力。

4.3 凹印干燥与残留控制

凹印大量使用溶剂型油墨（甲苯、乙酸乙酯等），需要充分的干燥。溶剂残留超标是食品包装的安全隐患。

干燥系统的温度和风速需要精确控制。干燥箱温度控制精度要求±2℃，风速控制精度要求±5%。

残留溶剂测量是食品包装印刷的必检项目。残留溶剂检测采用气相色谱仪（GC），测量甲苯、乙酸乙酯等溶剂的残留量，限值根据具体包装内容和法规确定。

五、复合与制袋

5.1 干式复合与无溶剂复合

复合是将两种或多种薄膜粘合在一起，赋予包装特定的阻隔性能（防潮、阻氧、阻香等）。复合工艺包括干式复合、无溶剂复合和挤出复合。

干式复合使用溶剂型胶粘剂，涂胶后需要干燥去除溶剂。无溶剂复合使用无溶剂胶粘剂，更加环保。

涂胶量控制是复合质量的关键。涂胶量通常为2~5g/m²，通过网纹辊的网穴深度和胶粘剂粘度控制。涂胶量测量采用涂胶量检测仪。

5.2 复合剥离强度检测

复合膜的剥离强度是衡量复合质量的核心指标。剥离强度不足会导致复合膜分层。

剥离强度测量采用万能材料试验机，测量复合膜在180°或90°剥离时的力值。剥离强度要求根据具体应用确定，通常>1.5N/15mm。

5.3 制袋与分切

复合膜经过分切和制袋后成为最终包装产品。

制袋机将卷膜热封成袋（背封袋、三边封袋、自立袋等）。热封温度、压力和时间需要精确控制，防止热封不足（漏气）或热封过度（切边熔化）。

热封强度测量与剥离强度类似，采用热封强度试验仪测量热封部位的粘合强度。

分切机的张力控制影响分切质量。张力过大可能导致卷芯变形，张力过小可能导致收卷松散。

六、标签印刷与数字印刷

6.1 标签印刷特点

标签印刷通常采用柔印、凸印或数字印刷，印刷基材包括纸张和薄膜。标签印刷的质量控制与包装印刷类似，但有其特殊性。

模切精度控制是关键。标签模切采用圆压圆模切或平压平模切，模切精度要求±0.2mm。

标签贴合精度（标签在瓶身上的位置精度）是日化标签的重要质量指标。标签定位精度要求±0.5mm。

6.2 数字印刷

数字印刷（喷墨、碳粉）无需制版，适合短单和个性化印刷。数字印刷近年来发展迅速。

喷墨印刷的喷头控制精度要求高。喷头的墨滴量和喷射位置需要精确控制，喷头校准需要μm级精度。

色彩管理在数字印刷中同样重要。数字印刷机的色彩校准通过分光光度计测量色带，实现ICC Profile的精确校准。

七、在线检测与质量控制

7.1 机器视觉检测系统

印刷品缺陷检测采用机器视觉系统。缺陷类型包括：刀线（涂布或印刷条痕）、漏印、色差、脏点、蚊子点（直径<0.3mm的缺陷）、套印偏差等。

视觉检测系统采用线扫描相机（Line Scan Camera）或面阵相机高速拍摄印刷品图像，通过图像处理算法识别缺陷并标记位置。

缺陷分类和统计用于工艺改进。当某种缺陷数量突然增加时，需要及时检查相关设备和工艺参数。

7.2 条码与二维码检测

产品包装上的条码和二维码需要满足可读性要求。条码等级通常要求C级以上。

条码检测仪（Barcode Verifier）测量条码的等级、对比度、模组宽度等参数，确保条码在供应链中可被正确读取。

二维码（QR Code、Data Matrix）需要验证数据内容的准确性。读码器读取二维码内容并与数据库比对，检测错误率。

八、瑞德富仕RDFS印刷包装行业产品

RDFS-PP100是印刷密度计，测量范围D=0~3.00，精度±0.02，适合胶印和柔印油墨密度监测。

RDFS-PP200是润版液电导率仪，测量范围0~100mS/cm，精度±1%，IP65防护，适合胶印润版液监测。

RDFS-PP300是标签张力控制系统，测量范围0~50N，精度±2%，响应时间<10ms，适合柔印和凹印张力控制。

RDFS-PP400是热封温度控制系统，温度范围0~300℃，精度±1℃，适合制袋机热封温度控制。

RDFS-PP500是印刷品缺陷检测系统（机器视觉），分辨率2K~4K，支持多种缺陷检测，适合卷材印刷质量控制。

RDFS-PP600是条码等级检测仪，精度Grade A/B/C/D/F，支持Code128/EAN-13/QR Code，适合标签和包装条码检测。

结语

印刷与包装行业是一个充满活力的行业，从食品饮料到日化用品，从医药包装到电子标签，包装印刷无处不在。色彩精准和高效生产是印刷行业的永恒追求，仪表测量是实现这两大目标的基础。

从印前的色彩管理，到印刷过程中的墨量控制和干燥管理，再到复合制袋的精准贴合，每一个环节都离不开精准的测量控制。随着数字印刷和智能制造的快速发展，印刷行业对在线检测和过程控制仪表的需求将进一步增长。

瑞德富仕RDFS——色彩精准测量，成就完美印刷。
