引言：合规是制药仪表的生命线

制药行业是监管最严格的质量控制型行业，药品质量直接关系人类生命健康。GMP（药品生产质量管理规范）是制药企业必须遵循的基本准则，对仪表的精度、校准、验证和追溯提出了全面而严格的要求。

制药行业的仪表需求与其他行业有着本质区别。合规性是首要考量——仪表必须满足FDA、EMA、NMPA等监管机构的要求，校准记录可追溯；无菌保障是核心——生物制药和注射剂生产必须在无菌环境下进行，仪表不能成为污染源；数据完整性是关键——测量数据的完整性、真实性和可追溯性是监管检查的重点；材料合规是基础——与药品接触的仪表材料必须符合USP Class VI或FDA食品接触材料要求。

一、原料药生产的仪表应用

1.1 化学合成反应监控

原料药化学合成涉及复杂的化学反应釜、蒸馏塔、结晶器等设备，需要精确控制温度、压力、流量、液位等参数。

反应釜温度控制是化学合成的核心。反应温度直接影响反应速率和选择性，精度要求通常在±1~2℃。反应釜温度测量采用Pt100热电阻或卫生型热电偶，传感器安装在夹套或内盘管上。大型反应釜通常采用多点温度测量，监测反应物料的温度均匀性。

反应压力监测用于监控反应进程和安全保障。压力异常升高可能意味着副反应加剧，需要及时泄压或终止反应。压力变送器需要满足防爆要求（Exd），隔膜密封设计防止腐蚀性介质泄漏。

1.2 分离与纯化

原料药的分离纯化涉及萃取、结晶、蒸馏、过滤、干燥等单元操作，需要配置相应的过程监测仪表。

结晶过程监测是控制晶体的粒度分布和晶型的关键。结晶温度通常需要控制在±0.1℃的精度，搅拌速率通过变频器控制并由转速变送器监测。超声波结晶监测仪可以在线监测晶体形成的起始点和生长速率，指导操作调整。

过滤和干燥过程的终点判断通常依赖在线水分测量。红外水分仪或卡尔费休滴定仪可以快速准确地测量物料水分含量，判断干燥终点。干燥温度也需要精确控制，防止热敏性物料降解。

1.3 CIP清洗与在线灭菌

原料药设备在批次切换时需要进行清洗（CIP，Clean-in-Place）和灭菌（SIP，Sterilization-in-Place），仪表配置需要满足卫生级要求。

CIP清洗过程需要监测清洗液的温度、流速、浓度和电导率。清洗液温度通常控制在60~80℃，温度传感器采用卫生型Pt100；清洗液电导率通过电导率仪监测，用于判断清洗效果。

SIP灭菌过程需要监测灭菌温度和压力。蒸汽灭菌温度通常控制在121~135℃，灭菌时间根据验证确定。温度传感器需要采用耐高温的热电阻，并定期校准。灭菌过程的温度-时间数据需要完整记录，满足工艺验证要求。

二、生物制药的仪表应用

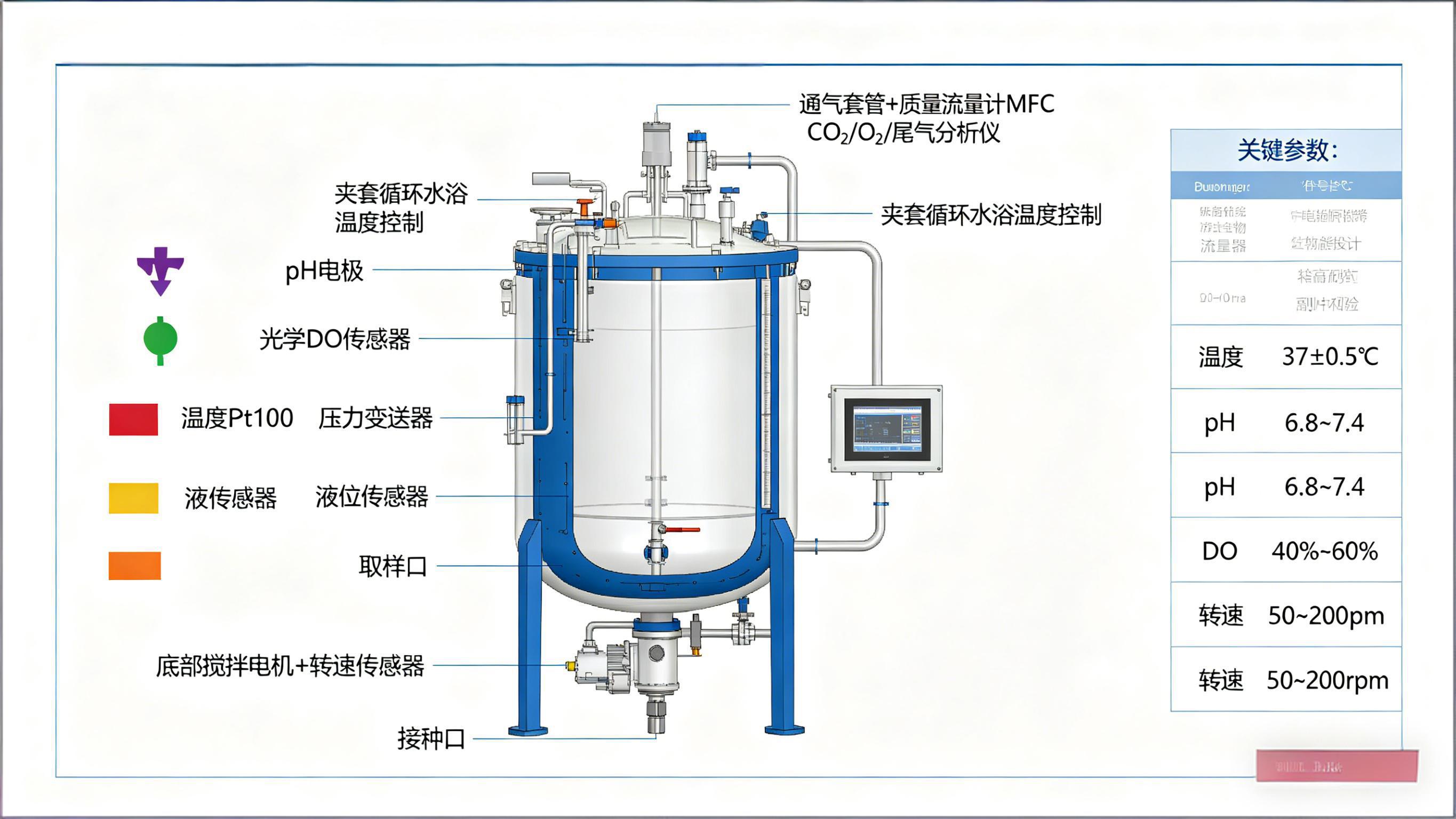

2.1 发酵罐与生物反应器

生物制药（疫苗、抗体、胰岛素等）的核心设备是发酵罐和生物反应器。生物反应器培养细胞或微生物生产目标产物，过程参数的精确控制直接影响产物质量和产量。

温度控制是发酵过程最基本的参数。发酵温度通常控制在37±0.5℃，通过夹套或内蛇管循环水浴控制。温度传感器采用卫生型Pt100，安装在发酵罐侧壁或内伸管中。

pH控制是发酵过程的关键参数。pH值直接影响细胞代谢和产物合成，pH控制精度要求±0.1。pH电极采用高温灭菌型（可在线121℃灭菌），安装在发酵罐侧壁。pH电极需要定期校准和更换，漂移会影响发酵结果。

溶解氧（DO）控制是好氧发酵的核心。溶解氧浓度直接影响细胞的代谢途径，DO控制通常在20%~60%空气饱和度。DO传感器采用光学法或极谱法（Clark电极），光学DO传感器寿命更长、漂移更小。溶解氧控制通过调节通气量、搅拌转速和氧气补充实现。

搅拌转速和功率监测通过转速传感器和功率变送器实现。搅拌转速影响氧传质和混合效果，转速控制精度要求±1rpm。搅拌功率与发酵液黏度和细胞密度相关，可以间接反映发酵状态。

2.2 上下游工艺仪表

生物制药的上下游工艺包括细胞收获、澄清、层析、病毒灭活、超滤透滤、制剂等步骤，需要配置相应的过程监测仪表。

超滤透滤过程需要监测跨膜压力（TMP）和滤液流量。跨膜压力通过差压变送器测量，是判断膜污染程度的重要参数。超滤过程需要维持稳定的TMP，防止膜堵塞或产物损失。

层析过程需要监测流出液的UV吸收（蛋白质紫外吸收）和电导率（离子强度）。UV监测用于判断目标产物的洗脱峰位，电导率监测用于判断盐浓度和缓冲液切换时机。

2.3 冻干机（冷冻干燥机）

生物制剂和疫苗通常需要冷冻干燥（冻干）处理，以获得稳定的固体制剂。冻干机的仪表配置包括：板层温度监测（加热和制冷）；冷阱温度监测（捕集升华水汽）；真空度监测（反映干燥速率）；产品温度监测（监测产品实际温度）。

冻干终点的判断是冻干工艺控制的难点。传统方法依赖经验判断，近年来出现了基于真空度分析、水分在线监测等新技术。红外水分仪可以在线监测冻干产品表面的残余水分，当水分低于设定值时，判断冻干完成。

瑞德富仕RDFS案例：某生物制药企业，单抗生产线，2×2000L生物反应器，RDFS提供全套过程仪表解决方案，包括卫生型温度传感器、高温灭菌pH电极、光学溶解氧传感器、在线细胞密度传感器、层析UV监测系统。系统投运后，发酵批次间一致性显著提高，目标抗体表达量批间差异从±25%降低到±8%，工艺稳定性大幅提升。

三、制剂生产的仪表应用

3.1 无菌制剂生产

无菌制剂（注射剂、输液、生物制剂）必须在无菌环境下生产，洁净室和隔离器是主要的屏障技术。

洁净室环境监测参数包括：温湿度（温度18~26℃，湿度45~65%）；压差（洁净区与非洁净区之间压差≥10Pa）；颗粒数（ISO Class 5/7/8）；微生物（浮游菌、沉降菌、表面微生物）。颗粒数采用激光粒子计数器监测，微生物采用浮游菌采样器和培养皿监测。

隔离器（Isolator）是高风险无菌操作的首选屏障。隔离器内部的洁净度要求达到ISO Class 5（Class 100），手套完整性测试是日常监测的重要内容。手套检漏仪通过压力衰减法检测手套的微漏，确保隔离器的完整性。

3.2 灭菌柜与隧道烘箱

最终灭菌和非最终灭菌产品需要使用灭菌柜进行热力灭菌或过滤除菌。灭菌柜的仪表配置包括：灭菌温度监测（多点热电偶，监测腔室和最难灭菌点）；压力监测（饱和蒸汽灭菌需要控制压力）；F0值计算（综合灭菌效果的积分值）。

隧道烘箱用于玻璃瓶的灭菌和去热原。隧道烘箱温度分布监测采用热电偶扫描，监测预热区、灭菌区、冷却区的温度分布，确保瓶子达到灭菌和去热原要求。

3.3 配液与灌装

配液系统用于制备药液，需要精确控制药液成分、pH、渗透压等参数。配液罐的液位通过称重传感器测量，精度可达±0.1%，称重法比液位法更准确（不受泡沫和密度变化影响）。

灌装机的灌装量控制是制剂质量的关键。灌装量通常采用陶瓷泵或蠕动泵，通过高精度流量计或称重传感器反馈控制。预充针和西林瓶的灌装量精度要求±1%以内。

隔离器灌装线的在线称重是监管要求的重要环节。每个灌装单元的产品需要100%在线称重，剔除超重或欠重产品。在线称重通常采用高精度电子天平（精度±0.01mg），安装在灌装机下方。

四、纯化水与公用工程仪表

4.1 纯化水系统（PW/WFI）

制药用水（纯化水PW、注射用水WFI）是药品生产的基本辅料，质量必须符合药典要求（USP、EP、CP）。

纯化水系统的在线监测参数包括：电导率（控制限PW<1.3μS/cm@25℃，WFI<1.1μS/cm@25℃）；TOC（控制限<500ppb）；温度（回水温度<25℃）；微生物（<100CFU/mL）。电导率和TOC实现在线连续监测，微生物采用离线培养法监测。

注射用水系统的分配回路需要维持80℃以上的循环温度，防止微生物滋生。温度监测点包括储罐温度、循环回路的进水和出水温度。

4.2 洁净压缩空气与氮气

洁净压缩空气和氮气用于吹扫、干燥和作为反应气体，需要监测露点和油含量。

露点监测采用冷镜露点仪或氧化铝电容露点仪，露点控制限<-40℃Td（相当于-70℃PdP）。露点超标会导致产品水分增加或管道腐蚀。

洁净空气中的油含量通过油雾探测器监测，油控制限<0.1mg/m³。

4.3 工艺气体流量计量

工艺气体（氧气、氮气、二氧化碳等）的流量计量用于工艺控制和生产记录。流量计需要满足卫生型要求，无死角设计，防止微生物滋生。

五、数据完整性与法规合规

5.1 GMP对仪表的合规要求

GMP法规对仪表的要求包括：校准——关键仪表需要按照规定周期校准，校准记录完整可追溯；验证——仪表安装后需要经过安装确认（IQ）、运行确认（OQ）和性能确认（PQ）；数据完整性——测量数据不能修改或删除，所有变更需要记录和审计追踪；报警管理——报警需要及时响应和处理，记录需要保存。

21 CFR Part 11（电子记录和电子签名）和EU Annex 11（计算机化系统）是数据完整性的核心法规，要求电子记录具有完整性、真实性和可追溯性。

5.2 仪表管理系统

越来越多的制药企业采用仪表管理系统（DMS，Device Management System）实现仪表的数字化管理。系统功能包括：仪表台账管理（仪表型号、位置、校准周期）；校准计划管理（到期自动提醒）；校准记录管理（数据自动录入）；偏差管理（超差数据自动记录和审批）；审计追踪（所有操作自动记录）。

六、瑞德富仕RDFS制药行业产品

RDFS-PH100是卫生型温度变送器，Pt100输入，支持HART和FF通讯，精度±0.1℃，IP69K防护，适合制药配液和灭菌温度监测。

RDFS-PH200是高温灭菌pH电极，可在线121℃灭菌，测量范围0~14，精度±0.02，适合生物反应器pH监测。

RDFS-PH300是光学溶解氧传感器，荧光淬灭原理，无需更换膜帽，测量范围0~100%饱和度，适合细胞培养DO监测。

RDFS-PH400是在线电导率仪，卫生型设计，电极316L，符合USP/EP药典要求，适合纯化水和注射用水监测。

RDFS-PH500是隔离器专用高精度电子天平，精度±0.01mg，全不锈钢密封，精度±0.1μg，适合无菌灌装100%在线称重。

结语

制药与生物制药行业是监管最严格、质量要求最高的行业之一。仪表不仅是过程控制的工具，更是药品质量的保障。从原料药合成的反应监控，到生物制药的细胞培养，再到无菌制剂的灌装，每一个环节的仪表精度和可靠性都直接关系到患者的用药安全。

随着生物制药（抗体、疫苗、细胞治疗）和连续制造等新技术的快速发展，制药行业对在线过程分析技术（PAT）和实时放行检测（RTRT）的需求日益增长。国产制药仪表在技术水平和合规性方面持续提升，正在为中国制药行业的高质量发展提供有力支撑。

瑞德富仕RDFS——合规精准测量，守护药品质量安全。
