引言：电力是工业的血液

如果说工业生产是一个有机体，那么电力就是流淌其中的血液。电动机驱动生产线运转，变频器调节设备转速，变压器升降电压，配电柜分配电能——每一个工业生产环节都离不开电力的支撑。

然而，电力并不总是"安静"地流动。电压波动、电流谐波、功率因数偏低、三相不平衡……这些电能质量问题如同血液中的"杂质"，悄悄侵蚀着设备寿命，增加着能源消耗，甚至引发生产事故。

工业电气测量仪表，就是监测这条"血液循环"健康状况的医疗设备。它们实时测量电流、电压、功率、电能、谐波等关键参数，为工业企业的节能降耗、设备保护、电能质量管理提供精准的数据支撑。

据中国电力企业联合会2024年数据，全国工业用电量超过6万亿度，占全社会用电量的65%以上。在"双碳"目标和能源成本压力的双重驱动下，工业企业对电气测量仪表的需求正从简单的电能计量，向精细化的电能质量管理和能效优化方向快速升级。

一、工业电气测量基础

1.1 电气测量的核心参数

工业电气测量涵盖的参数体系相当丰富。最基础的是电流和电压——电流反映设备的负载状态，电压反映供电质量。在此基础上，功率（有功功率、无功功率、视在功率）描述了电能的转换效率，功率因数则衡量了电能的利用率。

电能（度数）是电力计量的核心，分为有功电能和无功电能，前者是真正做功的电能，后者是在电感、电容元件中往返流动的"无用功"。频率是交流电的基本参数，标准工频为50Hz，频率偏差会影响电机转速和设备性能。

随着电力电子设备的大量使用，谐波问题日益突出。谐波是基波（50Hz）的整数倍频率分量，由变频器、整流器、开关电源等非线性负载产生。谐波会导致变压器过热、电容器损坏、继电保护误动作，是现代工业电能质量管理的重点课题。

三相不平衡是另一个常见问题。当三相电流或电压不对称时，电机会产生负序电流，导致额外发热和振动，缩短设备寿命。

1.2 电气测量仪表的分类

工业电气测量仪表按功能可分为几大类。

基础测量仪表包括电流变送器、电压变送器、功率变送器等，将电气量转换为标准的4-20mA或数字信号，供DCS/PLC系统采集。这类仪表结构简单、可靠性高，是工业自动化系统中数量最多的电气仪表。

电能表（电度表）是电力计量的核心仪表，分为单相和三相，普通型和多功能型。现代智能电能表不仅能计量有功电能，还能记录无功电能、最大需量、分时电量，并通过RS485或以太网接口上传数据。

电能质量分析仪是功能最全面的电气测量仪表，能够实时测量和分析电压、电流、功率、谐波、不平衡度、闪变等全部电能质量参数，是电能质量诊断和治理的核心工具。

电力监控系统（EPMS）是将多台电气仪表联网，实现全厂电气系统集中监控的软硬件平台，是工业企业能源管理的重要基础设施。

1.3 电流互感器与电压互感器

工业现场的电流往往高达数百甚至数千安培，电压高达10kV以上，直接测量既不安全也不经济。电流互感器（CT）和电压互感器（PT）是解决这一问题的关键器件。

电流互感器将大电流按固定比例变换为标准的5A或1A信号，供仪表测量。选择CT时需注意额定电流比、精度等级（0.2级用于计量，0.5级用于保护）、二次负荷等参数。

电压互感器将高电压变换为标准的100V信号，同样需要注意精度等级和二次负荷。在低压系统（380V以下）中，电压可以直接接入仪表，无需PT。

二、电能计量与能源管理应用

2.1 工厂能源管理系统

现代工业企业的能源管理已经从"抄表记账"进化到"实时监控、精细分析、智能优化"。一套完整的工厂能源管理系统，通常由现场智能电能表、通讯网络、能源管理软件三个层次构成。

在现场层，智能电能表安装在各配电柜、变压器、重要负载的进线处，实时采集电流、电压、功率、电能等数据。这些数据通过RS485总线或以太网传输到能源管理服务器，经过软件处理后，以图表、报表、趋势曲线等形式呈现给管理人员。

能源管理系统的核心价值在于"看见"——让企业管理者清楚地看到每条生产线、每台设备、每个车间的用电情况，找出能耗异常点，制定节能措施，并量化节能效果。

瑞德富仕RDFS案例：某大型汽车零部件制造企业，采用RDFS-EMS200工厂能源管理系统，在全厂安装RDFS-EM300智能电能表180台，覆盖所有变压器、主要生产线和重要设备。系统投运后，企业首次实现了用电数据的实时可视化，发现了3台空压机长期低负荷运行的问题，通过优化运行策略，年节约电费约150万元。

2.2 分时电价管理

随着峰谷分时电价政策的推广，合理安排用电时间成为工业企业降低电费的重要手段。峰时电价往往是谷时电价的2-3倍，通过将高耗能工序（如电炉熔炼、电解槽）安排在谷时运行，企业可以大幅降低电费支出。

实现分时电价管理，需要具备分时计量功能的智能电能表，以及能够按时段统计和分析用电数据的能源管理软件。更进一步，可以将分时电价数据与生产调度系统集成，实现用电负荷的自动优化调度。

2.3 需量管理

电力公司对工业用户收取的电费，除了按度数计算的电量费外，还有按最大需量（15分钟平均功率的最大值）计算的基本电费。对于大型工业用户，基本电费往往占总电费的30%以上。

通过安装具有需量监测功能的智能电能表，并配合需量控制系统，企业可以在需量接近限值时自动切除非关键负载，避免超需量罚款，降低基本电费。

三、电能质量监测与治理应用

3.1 谐波问题与治理

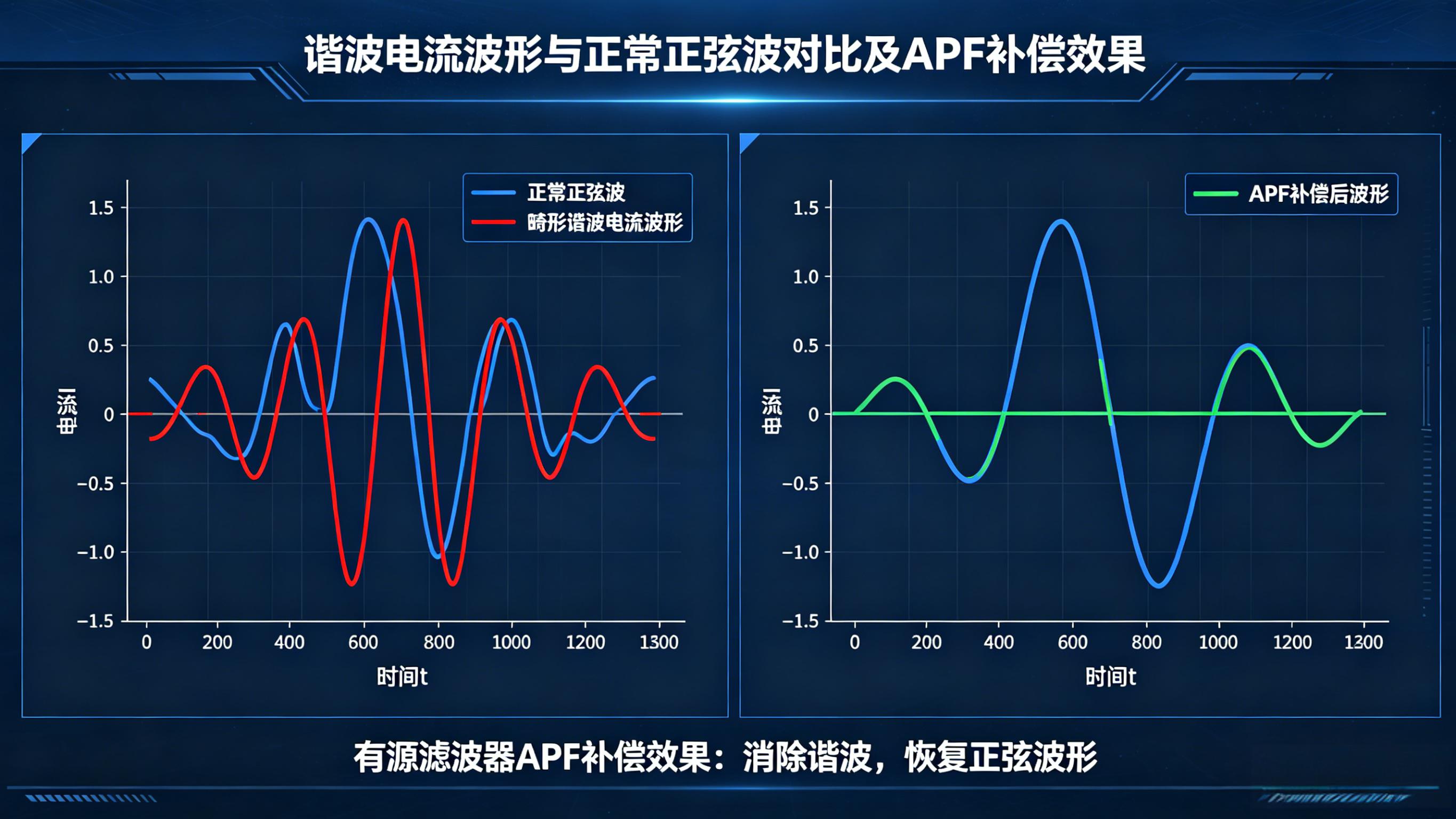

谐波是现代工业电能质量的头号问题。变频器、整流器、UPS、开关电源等电力电子设备在工作时，会从电网吸收非正弦波形的电流，产生大量谐波。

谐波的危害是多方面的。对变压器而言，谐波电流会增加铁芯损耗和铜损，导致变压器过热，缩短绝缘寿命。对电容器而言，谐波会导致电容器过载甚至爆炸，这是工厂电容补偿柜频繁损坏的主要原因。对继电保护而言，谐波可能导致保护装置误动作，引发不必要的停电事故。对精密设备而言，谐波会干扰控制系统，导致设备运行不稳定。

谐波治理的主要手段包括无源滤波器（LC滤波器）和有源电力滤波器（APF）。无源滤波器成本低，但只能滤除特定次谐波；有源电力滤波器能够实时检测并补偿各次谐波，效果更好，但成本较高。

瑞德富仕RDFS案例：某电解铝厂，整流变压器产生大量5次、7次谐波，导致厂区变压器频繁过热，电容补偿柜多次损坏。采用RDFS-PQ300电能质量分析仪进行全面诊断后，安装了RDFS-APF200有源电力滤波器。治理后，5次谐波含量从28%降至3%以下，变压器温升降低15℃，电容补偿柜运行稳定，年减少设备损坏费用约80万元。

3.2 功率因数补偿

功率因数是衡量电能利用效率的重要指标。感性负载（电机、变压器）会消耗无功功率，导致功率因数偏低。功率因数低意味着同样的有功功率需要更大的电流，增加了线路损耗，也会被电力公司罚款。

传统的功率因数补偿方式是在配电柜安装固定电容器组。但固定电容器无法适应负载变化，在轻载时可能导致过补偿（功率因数超前），反而产生新的问题。

智能无功补偿装置（SVG或动态电容补偿）能够根据实时测量的无功功率，自动调节补偿量，将功率因数稳定在0.95以上，既避免了欠补偿罚款，又防止了过补偿问题。

3.3 三相不平衡治理

三相不平衡在工业配电系统中普遍存在，尤其是单相负载较多的场合（如照明、单相电焊机）。三相不平衡会导致中性线电流增大、变压器损耗增加、电机产生负序电流发热。

通过安装三相不平衡监测仪表，实时监测三相电流和电压的不平衡度，并结合负载调整或安装三相不平衡治理装置，可以有效改善电能质量。

四、电力行业应用

4.1 变电站综合自动化

变电站综合自动化系统是电力系统的核心控制平台，集成了测量、保护、控制、通讯等功能。电气测量仪表是变电站自动化系统的基础数据来源。

在变电站中，每条进出线、每台变压器、每组电容器都需要安装电流互感器和电压互感器，配合多功能电力仪表，实现电流、电压、功率、电能、功率因数等参数的实时测量。这些数据通过IEC 61850通讯协议上传至变电站自动化系统，供调度员监控和操作。

瑞德富仕RDFS案例：某110kV变电站综合自动化改造项目，采用RDFS-PM500多功能电力仪表32台，覆盖所有进出线和主变压器。仪表支持IEC 61850 GOOSE和MMS协议，与变电站自动化系统无缝集成。改造后，变电站实现了无人值守，运维成本大幅降低。

4.2 配电网线损管理

线损（线路损耗）是电力公司的重要经济指标，也是配电网管理的核心问题。通过在配电网各节点安装智能电能表，建立线损管理系统，可以精确计算各段线路的线损率，找出高损耗线路，指导降损改造。

4.3 微电网与分布式能源

随着光伏、风电、储能等分布式能源的快速发展，微电网成为新型电力系统的重要组成部分。微电网中的电气测量需求更加复杂——不仅要测量传统的电流、电压、功率，还要测量双向潮流（既可以从电网取电，也可以向电网送电），以及储能系统的充放电状态。

五、冶金行业应用

5.1 电弧炉电气监测

电弧炉是冶金行业最大的用电设备之一，单台功率可达数百兆瓦。电弧炉的电气特性非常特殊——电弧的随机性导致电流剧烈波动，产生大量谐波和电压闪变，对电网造成严重冲击。

对电弧炉进行全面的电气监测，包括三相电流、电压、功率、谐波、闪变等参数，是优化冶炼工艺、保护设备、改善电能质量的基础。通过分析电弧炉的电气特性，可以优化电极调节策略，提高冶炼效率，降低电耗。

瑞德富仕RDFS案例：某特钢厂100吨电弧炉，采用RDFS-PQ500高速电能质量分析仪，对电弧炉供电系统进行全面监测。系统采样率达到10kHz，能够捕捉电弧炉快速变化的电气特性。分析结果用于优化电极调节参数，冶炼电耗降低8%，冶炼周期缩短5分钟，年增效益约600万元。

5.2 轧机传动系统监测

轧机传动系统由大功率变频器驱动，是冶金行业谐波的主要来源之一。对轧机传动系统进行电气监测，不仅要关注谐波问题，还要监测变频器的运行状态——直流母线电压、输出电流、功率因数等参数，为预测性维护提供数据支撑。

六、石油化工行业应用

6.1 防爆区域电气监测

石油化工行业存在大量爆炸危险区域，电气仪表必须满足防爆要求。防爆电气仪表通常采用隔爆型（Exd）或本安型（Exi）防爆结构，能够在爆炸性气体环境中安全工作。

在防爆区域安装电气测量仪表时，需要特别注意防爆等级的匹配——仪表的防爆等级必须不低于安装区域的危险等级要求。常见的防爆等级包括ExdIIBT4（适用于大多数石化场合）和ExdIICT4（适用于氢气等高危场合）。

瑞德富仕RDFS案例：某大型炼油厂，在爆炸危险区域安装RDFS-EM200Ex防爆智能电能表60台，监测各区域用电情况。仪表防爆等级ExdIIBT4，满足炼油厂防爆要求。系统与全厂能源管理系统集成，实现了危险区域用电的精细化管理。

6.2 大型电机状态监测

石化装置中的大型电机（如压缩机电机、泵电机）是关键设备，一旦故障将导致装置停产。通过对电机的电流、电压、功率进行实时监测，可以发现电机的异常状态——电流不平衡可能预示轴承故障，功率异常可能预示机械故障，绝缘电阻下降可能预示绝缘老化。

将电气监测与振动监测相结合，构建电机综合状态监测系统，是实现大型电机预测性维护的有效手段。

七、建筑与公共设施应用

7.1 楼宇能源管理

大型商业建筑、医院、学校等公共设施的用电管理，与工业企业有相似之处，但也有其特殊性——用电负载种类更多（照明、空调、电梯、插座等），用电时间规律性强，节能潜力大。

楼宇能源管理系统通过在各楼层配电箱、主要用电设备处安装智能电能表，实现用电数据的实时采集和分析，为楼宇节能管理提供数据支撑。

7.2 充电桩计量

随着电动汽车的普及，充电桩计量成为新兴的电气测量应用场景。充电桩电能表需要满足计量精度（0.5级）、双向计量（V2G场景）、通讯接口（OCPP协议）等特殊要求。

八、瑞德富仕RDFS产品推荐

8.1 智能电能表系列

RDFS-EM100是面向工业配电的基础型智能电能表，支持三相四线制，测量有功电能、无功电能、最大需量，精度0.5级，配备RS485接口，适合工厂能源管理系统的大规模部署。

RDFS-EM300是多功能智能电能表，在EM100基础上增加了谐波测量（2-31次）、电能质量事件记录、以太网接口等功能，适合对电能质量有较高要求的场合。

RDFS-EM200Ex是防爆型智能电能表，防爆等级ExdIIBT4，专为石油化工等爆炸危险区域设计。

8.2 电能质量分析仪系列

RDFS-PQ200是便携式电能质量分析仪，适合现场诊断和临时监测。仪表内置大容量存储器，可记录长达30天的电能质量数据，配备彩色触摸屏，现场即可查看分析结果。

RDFS-PQ300是在线式电能质量分析仪，适合固定安装，实现24小时不间断监测。支持IEC 61000-4-30 A类测量标准，测量结果具有法律效力，可用于电能质量纠纷仲裁。

RDFS-PQ500是高速电能质量分析仪，采样率10kHz，适合电弧炉、轧机等快速变化负载的电气特性分析。

8.3 电力监控系统

RDFS-EMS200工厂能源管理系统是面向工业企业的完整能源管理解决方案，集成了数据采集、实时监控、历史分析、报表生成、能效评估等功能，支持与MES/ERP系统集成，帮助企业实现精细化能源管理。

结语

工业电气测量仪表是现代工业能源管理和电能质量保障的核心技术装备。从工厂能源管理系统的精细计量，到电弧炉谐波治理的精准诊断，从变电站综合自动化的实时监控，到大型电机预测性维护的状态感知，电气测量仪表在降低能源成本、保障设备安全、提升电能质量方面发挥着不可替代的作用。

选择瑞德富仕RDFS电气测量产品，就是选择精准、选择可靠、选择智能。我们不仅提供高品质的电气仪表，更提供从电能质量诊断、系统设计、设备选型、安装调试到运维培训的全流程专业服务。

瑞德富仕RDFS——让每一度电都清晰可见，让每一瓦功率都物尽其用。
