引言：恶劣环境中的可靠感知
采矿与矿物加工是人类获取自然资源的基础产业，矿山工作环境之恶劣、对设备可靠性要求之苛刻，在所有工业领域中都名列前茅。矿山仪表要在振动、粉尘、潮湿、腐蚀、爆炸等恶劣环境中长期稳定运行，同时还要满足贸易计量、过程控制、安全监测等多重需求。
采矿行业对仪表的特殊要求包括：防爆——矿井瓦斯和粉尘具有爆炸风险，井下仪表必须满足Ex防爆要求；防腐——矿浆和尾矿浆具有强腐蚀性，仪表材料需要特殊选择；防振——破碎机、球磨机等设备的振动会干扰仪表测量，需要减振安装；耐磨——固体物料对仪表的冲刷磨损严重，需要耐磨保护；可靠性——矿山生产连续性强，仪表故障会导致生产中断，可靠性是首要指标。
一、露天矿山的仪表应用
1.1 采剥作业监测
露天矿山通过钻孔、爆破、铲装、运输等工序，将矿石和岩石从地表剥离。采剥作业的仪表配置主要服务于设备效率优化和作业安全管理。
钻机作业参数监测包括钻孔深度、钻进速度、钻杆转速、推进力等参数。通过监测钻机作业参数，可以优化钻孔效率，判断岩石硬度变化，指导爆破设计。钻机参数监测通常采用PLC内置传感器，参数数据通过矿山调度系统汇聚。
铲装设备（电铲、液压铲）的作业效率监测包括铲斗重量、作业循环时间、铲装量统计等。铲斗重量通常采用压力传感器测量（通过油缸压力推算）或称重传感器直接测量。数据用于铲装效率分析和铲车调度优化。
1.2 矿山运输与皮带输送
皮带输送机是露天矿山物料运输的主力设备，运输量可达数千至数万吨每小时。皮带输送机的仪表配置包括：皮带速度监测（通过编码器或速度传感器测量，防止皮带打滑）；皮带张力监测（防止皮带跑偏和断裂）；轴承温度监测（防止轴承损坏）；防撕裂监测（防止异物撕裂皮带）。
皮带输送机的跑偏监测采用跑偏开关，当皮带边缘触碰跑偏开关时，触发报警或停机。皮带撕裂监测通常采用撕裂探测器或光学检测器，当检测到皮带撕裂时，立即停机，防止撕裂扩大。
1.3 矿山水文与边坡监测
矿山水文监测是露天矿安全管理的重点。露天开采形成深凹采坑后，坑底积水会威胁作业安全，需要实时监测地下水位和水质。
地下水位监测通过安装在观测孔内的水位计实现。常用水位计包括：压力式水位计（投入式，安装方便）；超声波水位计（非接触式，适合深井）；雷达水位计（精度高，受环境影响小）。水位监测数据用于指导疏干排水作业，防止淹坑事故。
边坡稳定性监测是露天矿山的另一项重要安全工作。边坡滑坡是露天矿的重大安全风险，需要通过监测手段及时发现边坡变形趋势。边坡监测通常采用：地表位移监测（GPS或全站仪）；深部位移监测（固定测斜仪）；边坡雷达（实时监测边坡表面位移变化）。
二、井下矿山的仪表应用
2.1 矿井通风系统监测
矿井通风是井下作业安全的基本保障。新鲜空气通过主扇风机送入井下，稀释和排除瓦斯、粉尘等有害物质，维持适宜的作业环境。矿井通风监测是保障矿工生命安全的关键。
矿井风速和风量监测是通风管理的核心参数。风速通常采用叶轮式风速仪或热线式风速仪测量，安装在各用风点（采掘工作面、掘进工作面）的风筒或巷道内。主扇风机的风量和负压是判断通风系统运行状态的重要参数。
矿井瓦斯监测是防止瓦斯事故的关键。甲烷传感器安装在采掘工作面、回风流等关键位置，实时监测瓦斯浓度。当瓦斯浓度超过设定值（掘进面1.0%、回采面0.5%）时，自动报警并切断工作面电源。瓦斯传感器采用催化燃烧式或红外吸收式原理，需要定期校准。
矿井粉尘监测用于评估粉尘危害和指导降尘措施。粉尘浓度监测通常采用光散射式粉尘仪，安装在采掘工作面的回风侧。呼吸性粉尘浓度是尘肺病风险评估的依据，需要特别关注。
2.2 矿井排水系统
矿井涌水是地下开采的常见灾害，矿井排水系统是保障矿井安全的重要设施。排水系统的仪表配置包括：水仓水位监测（控制水泵启停）；水泵流量和压力监测（评估水泵运行状态）；水管阀门状态监测。
水仓水位监测采用投入式液位计或超声波液位计。当水位上升到设定值时，自动启动水泵；当水位下降到停泵水位时，自动停止水泵，防止水泵干运转。
2.3 井下运输与提升
矿井提升系统是连接井下和地面的咽喉要道，提升安全至关重要。提升系统的仪表配置包括：箕斗/罐笼重量监测（防止过载）；提升速度监测（防止超速）；钢丝绳张力监测（判断钢丝绳磨损状态）；制动系统监测（确保制动可靠）。
钢丝绳张力监测通过张力传感器测量钢丝绳的张力，当张力异常下降时，判断钢丝绳发生断丝或疲劳损伤，需要及时更换。
三、矿物加工的仪表应用
3.1 破碎与磨矿过程控制
矿物加工的第一步是将原矿破碎和磨矿，将大块矿石粉碎为细粒度（通常<0.1mm），为后续选别作业创造条件。破碎和磨矿是能耗最大的作业环节，仪表优化控制可以显著降低能耗。

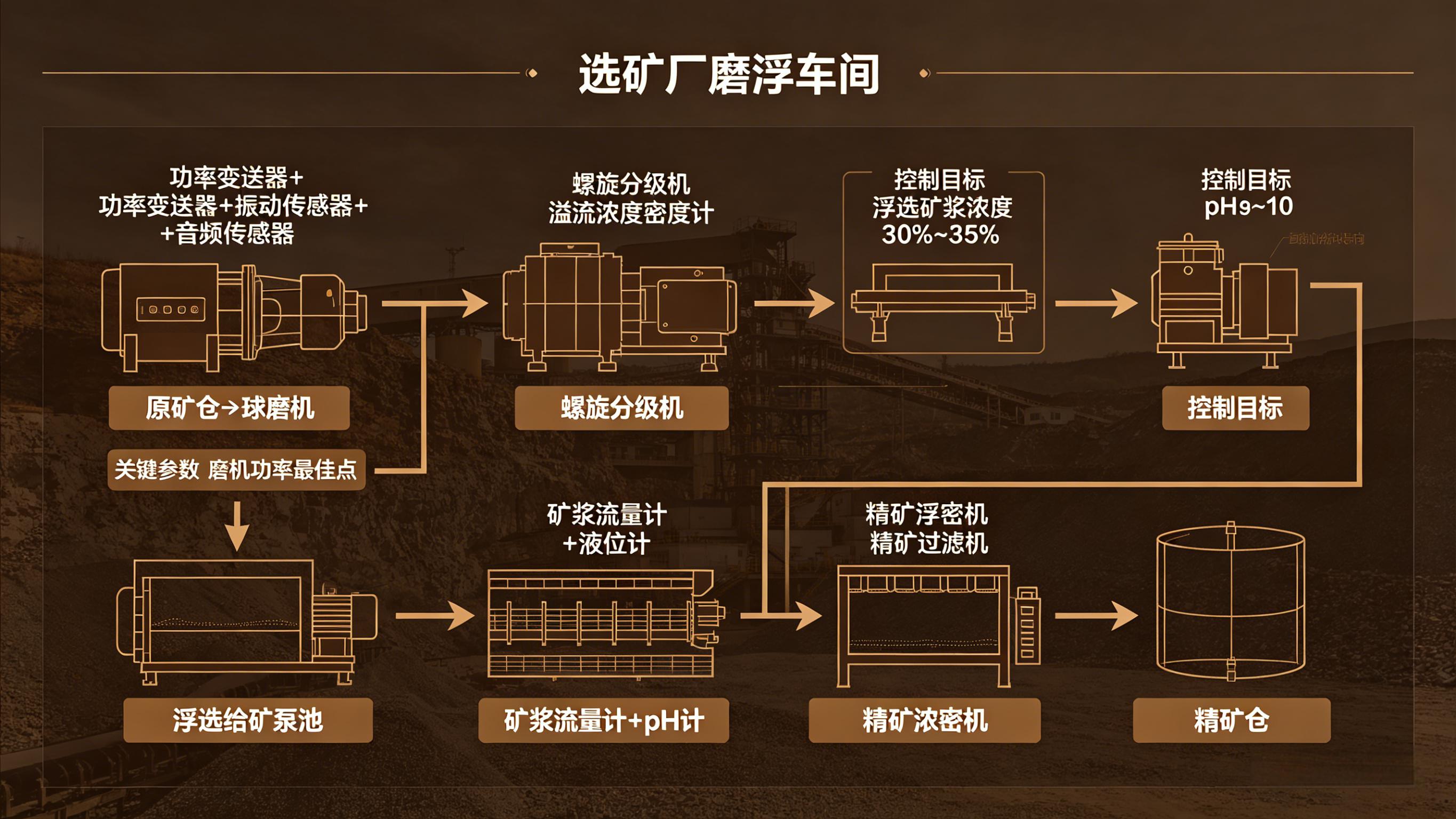

磨矿回路的优化控制依赖于磨机负荷监测。磨机负荷包括：磨机填充率（磨机内介质和矿石的充满程度）；磨机功率（功率随负荷变化）；矿浆浓度（磨机出口矿浆浓度）。球磨机的功率负荷曲线呈丘形，磨机在最佳填充率时功率最大，通过控制给矿量和补球量，可以使磨机运行在最佳状态。
磨机功率监测通过功率变送器测量磨机电机的功率。振动监测通过加速度传感器测量磨机筒体的振动，振动强度与磨机负荷相关。音频监测通过声学传感器测量磨机内的研磨声音，音频强度与矿石硬度相关。
3.2 浮选过程的仪表配置
浮选是矿物分选的核心工艺，通过添加化学药剂使有用矿物疏水化，然后通过气泡携带实现与脉石的分离。浮选过程的仪表配置直接影响选矿指标和药剂消耗。
浮选矿浆流量测量是浮选过程控制的基础。每个浮选槽的给矿量、给药量、泡沫产品流量都需要精确计量。矿浆流量通常采用电磁流量计测量，但矿浆中的气泡会影响测量精度，需要在流量计上游安装消气器。浮选精矿流量通常采用科里奥利质量流量计测量，同时测量流量和矿浆密度。
矿浆浓度（固体含量）是浮选的重要参数。浓度通常采用γ射线密度计或微波密度计测量，安装在矿浆管道上，实时测量矿浆密度，计算固体含量。浮选作业通常要求矿浆浓度稳定在设定范围内，浓度波动会影响气泡矿化效果和精矿品位。
矿浆pH值影响药剂的活性和矿物表面的化学反应。石灰是常用的pH调节剂，pH控制精度直接影响选矿指标。pH计安装在浮选给矿管道上，实时监测pH值，调节石灰乳加药量。
3.3 品位在线分析与过程控制
品位在线分析仪是选矿自动化的核心设备。在线品位分析仪可以实时测量矿浆中的有价成分含量，指导操作人员及时调整工艺参数，稳定选矿指标。
在线品位分析技术包括：X射线荧光分析仪（XRF，利用X射线激发样品产生特征X射线，测量元素含量）；中子活化分析仪（INA，通过中子活化产生放射性核素，分析元素组成）；激光诱导击穿光谱仪（LIBS，利用激光脉冲击穿样品产生等离子体，分析元素组成）。
X射线荧光分析仪是应用最广泛的在线品位分析仪，可以同时测量多种元素（如铁、铜、铅、锌、镍等）的含量，分析周期通常为15~30分钟。与传统的取样化验相比，在线分析仪可以实现连续实时监测，大大提高过程控制的及时性。
瑞德富仕RDFS案例：某大型铁矿山选矿厂，年处理能力1000万吨，RDFS提供全套选矿过程仪表解决方案，包括矿浆电磁流量计、密度计、pH计、品位分析仪和磨矿负荷监控系统。系统投运后，铁精矿品位提高0.5个百分点，回收率提高1.5个百分点，年新增经济效益超过3000万元。
四、尾矿库与环境保护
4.1 尾矿库安全监测
尾矿库是选矿厂堆存尾矿的设施，尾矿库溃坝是矿山的重大安全风险。尾矿库安全监测是矿山安全管理的重要内容。
尾矿库坝体位移监测包括：表面位移监测（GPS或全站仪）；深部位移监测（固定测斜仪）；浸润线监测（坝体内部水位）。浸润线是坝体稳定分析的关键参数，浸润线过高会降低坝体稳定性。
尾矿库渗流水监测包括渗流水量监测和水质监测。渗流水量通过堰口流量计测量；渗流水质（特别是pH和重金属离子浓度）通过水质在线分析仪监测，防止污染地下水。
尾矿库干滩长度和沉积滩坡度是尾矿库调洪能力的重要指标。通过超声波测距仪或雷达液位计测量干滩长度，指导尾矿排放作业。
4.2 矿山粉尘与废气监测
矿山开采和运输过程产生大量粉尘，对环境和作业人员健康造成影响。矿山粉尘监测包括：作业场所粉尘浓度监测；厂界无组织排放监测；TSP和PM10自动监测。
矿区水质监测用于评估矿山排水对地表水的影响。监测参数包括pH、SS、COD、重金属（Pb、Zn、As、Cd等）、氨氮等。当排水水质超标时，需要进行处理后达标排放。
五、矿产品贸易计量
5.1 皮带秤与轨道衡
皮带秤是矿山产品（矿石、煤炭）贸易计量的主要设备，安装在皮带输送机上，连续计量物料流量。电子皮带秤由称重桥架、速度传感器和积算器组成，通过称重传感器测量单位长度皮带上的物料重量，通过速度传感器测量皮带速度，两者相乘得到瞬时流量，积分得到累计重量。皮带秤的精度通常为±0.5%~±1%，需要定期标定。
轨道衡是铁路运输矿产品的计量设备。静态轨道衡用于货车停靠状态下的称重，动态轨道衡用于货车行进状态下的称重。动态轨道衡的精度通常为±0.5%，可以满足大宗矿产品贸易计量的要求。
5.2 料斗秤与料仓计量
料斗秤安装在料仓或料斗下方，测量料仓的卸料量或进料量。料斗秤由三个或四个称重传感器支撑料仓，通过测量传感器总重计算料仓内物料重量。料斗秤适合间歇性给料或卸料的计量场景。
料仓库存计量是矿山生产管理的重要内容。通过在料仓上安装多个称重传感器，可以测量料仓内的物料重量，监控库存水平。当库存低于设定值时，触发补矿指令。
六、瑞德富仕RDFS矿山行业产品
RDFS-MN100是矿浆电磁流量计，耐腐蚀316L电极，衬里耐磨橡胶，测量精度±0.5%，适合矿浆流量计量。
RDFS-MN200是γ射线密度计，安装简单无需改造管道，测量精度±0.1%，适合矿浆浓度测量。
RDFS-MN300是井下防爆型压力变送器，防爆等级ExibIICT4，防护等级IP68，适合矿井瓦斯和通风压力监测。
RDFS-MN400是皮带输送机速度传感器，脉冲输出，安装方便，适合皮带速度监测和打滑保护。
RDFS-MN500是矿用皮带电子秤，精度±0.5%，不锈钢称重传感器，适合矿山皮带运输计量。
RDFS-MN600是矿井水位监测系统，投入式液位计+数据采集仪+无线传输模块，适合矿山水仓水位监测。
结语
采矿与矿物加工是工业仪表应用环境最恶劣的领域之一，防爆、防腐、防振、耐磨是矿山仪表的基本功。同时，矿山行业对仪表可靠性的要求极高——矿山生产连续性强，仪表故障意味着生产损失和经济损失。
随着智慧矿山建设的推进，无人化、智能化成为矿山行业的新趋势。智能仪表、无人机巡检、5G通讯、数字孪生等新技术正在改变矿山的生产模式。国产矿山仪表在可靠性、性价比和本地化服务方面具有优势，正在成为中国矿山智能化转型的有力支撑。
瑞德富仕RDFS——恶劣工况精准测量，守护矿山生产安全。
