引言：极端工况下的精准测量
钢铁冶金是工业仪表应用最具挑战性的行业之一。高炉炉顶温度超过200℃，炉腹温度超过1500℃；转炉炼钢的钢水温度高达1600~1700℃；连铸坯表面温度超过1000℃；热轧钢板的轧制温度在800~1200℃之间。在这些极端温度、高粉尘、强振动、强电磁干扰的恶劣环境中，工业仪表必须保持稳定可靠的工作状态。
钢铁冶金行业对仪表的核心需求是：耐高温、耐腐蚀、耐振动、耐粉尘，同时保证足够的测量精度和响应速度。一台高炉的日产铁量可达数千吨，任何仪表故障都可能导致生产中断，造成巨大经济损失。因此，仪表的可靠性和冗余设计在钢铁行业尤为重要。
一、高炉炼铁的仪表应用

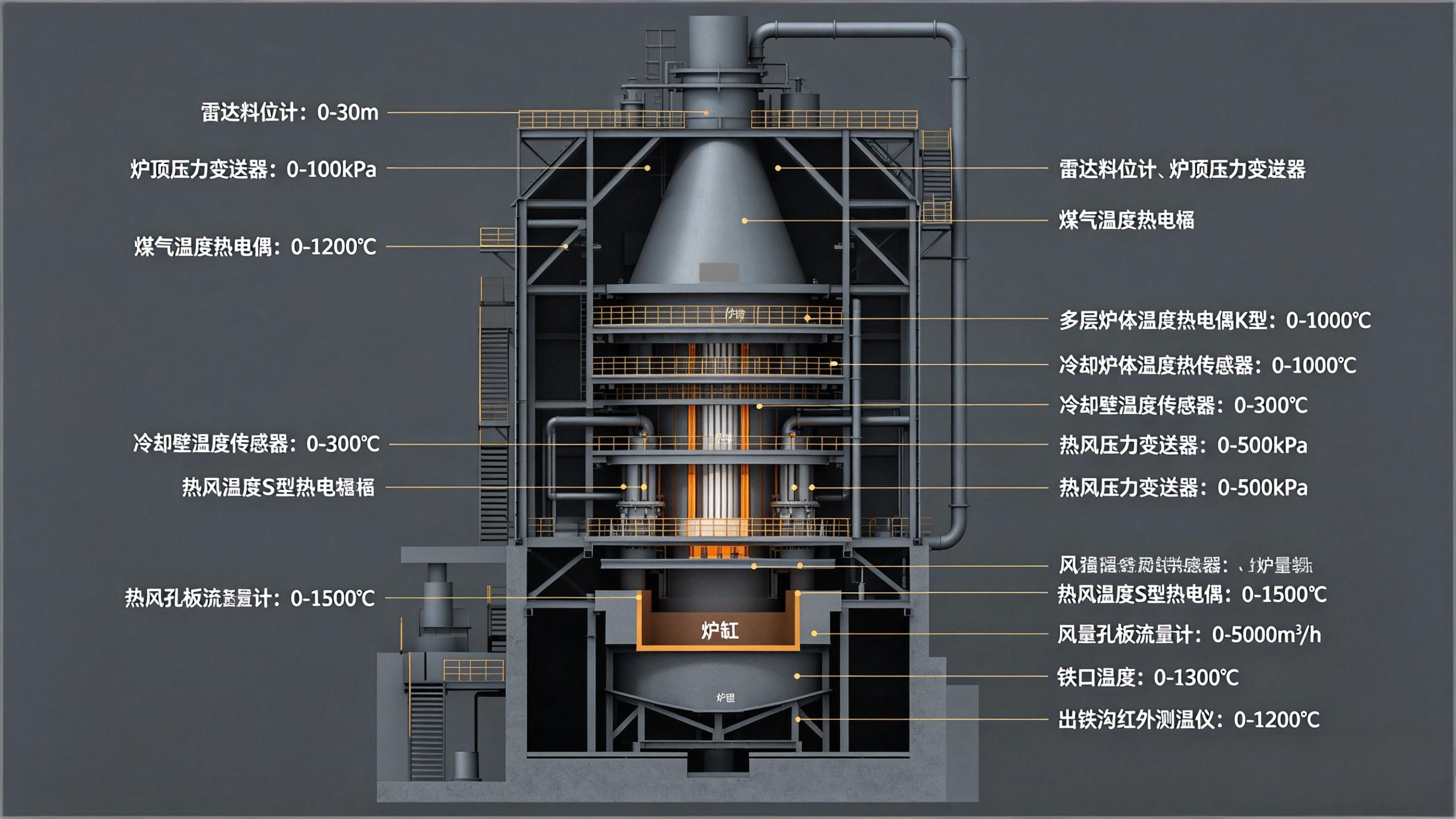

1.1 高炉本体仪表
高炉是炼铁的核心设备，炉内发生复杂的物理化学反应，需要大量仪表进行监测和控制。
炉顶压力监测是高炉操作的重要参数。高炉炉顶压力通常控制在0.15~0.25MPa（高压操作），炉顶压力的稳定性直接影响高炉的顺行状态。炉顶压力变送器需要耐受高温（炉顶煤气温度100~200℃）和含尘气体的冲刷，通常配置吹扫装置防止粉尘堵塞引压管。
炉体温度监测用于判断高炉的热状态和炉墙侵蚀情况。高炉炉体沿高度方向配置多层热电偶（K型），监测炉腰、炉腹、炉缸等关键部位的温度。炉缸温度异常升高是炉缸侵蚀的预警信号，需要及时采取护炉措施。
风口参数监测是高炉操作的核心。高炉通常有20~40个风口，每个风口的风量、风温、风压都需要监测。热风流量通常采用孔板差压流量计测量，热风温度（1100~1250℃）采用S型或B型热电偶测量，热风压力采用耐高温压力变送器测量。
料位监测用于控制高炉的装料节奏。高炉料位通常采用雷达料位计或机械探尺测量。雷达料位计安装在炉顶，向下发射微波信号，通过测量信号往返时间计算料面高度。高炉炉顶的恶劣环境（高温、高压、含尘）对雷达料位计的防护设计提出了很高要求。
1.2 高炉煤气系统仪表
高炉煤气是高炉生产的副产品，热值约3500~4000kJ/m³，是钢铁厂重要的二次能源。高炉煤气系统的仪表配置包括流量计、压力变送器、温度传感器和成分分析仪。
高炉煤气流量测量通常采用孔板差压流量计或超声波流量计。高炉煤气含有大量粉尘（除尘前粉尘浓度>10g/m³），孔板容易被粉尘堵塞，需要配置吹扫装置。超声波流量计无节流元件，不受粉尘影响，是高炉煤气流量测量的更优选择。
高炉煤气成分分析通常采用在线红外气体分析仪，测量CO、CO2、H2等组分浓度。CO/CO2比值（利用系数）是评价高炉冶炼效率的重要指标，通过优化操作参数提高CO利用率，可以降低焦比，节约能源。
1.3 铁水温度与成分测量
铁水温度是高炉出铁操作的关键参数。铁水温度通常采用浸入式热电偶（一次性消耗型）测量，每次出铁前将热电偶插入铁水中，测量完成后热电偶报废。铁水温度通常在1450~1520℃之间，采用B型热电偶（铂铑30/铂铑6），测量精度±5℃。
铁水成分（Si、Mn、S、P含量）通常通过取样化验分析，但近年来在线铁水成分分析仪（基于激光诱导击穿光谱LIBS技术）开始在部分钢厂应用，实现铁水成分的实时在线测量。
二、转炉炼钢的仪表应用
2.1 转炉吹炼过程监测
转炉炼钢是将铁水中的碳、硅、锰等元素氧化去除，得到钢水的过程。转炉吹炼过程的监测参数包括氧气流量、炉气成分、炉内温度和钢水成分。
氧气流量控制是转炉吹炼的核心。氧气流量通常采用孔板差压流量计或超声波流量计测量，流量控制精度要求±1%。氧气流量的精确控制直接影响吹炼终点的碳含量和钢水温度。
炉气成分分析用于判断吹炼进程和终点。转炉炉气主要成分为CO和CO2，通过监测炉气中CO/CO2比值的变化，可以判断脱碳反应的进行程度。当CO含量急剧下降时，说明吹炼接近终点。炉气成分分析通常采用在线红外气体分析仪，响应时间要求<10秒。
副枪测量是现代转炉炼钢的重要技术。副枪在吹炼末期插入钢水，同时测量钢水温度、碳含量和氧含量，为终点控制提供实时数据。副枪测量采用一次性消耗型传感器，每炉使用一次。
2.2 钢水温度连续测量
传统的钢水温度测量采用一次性消耗型热电偶，每次测量需要停止操作，测量频率有限。连续测量钢水温度的需求推动了新型测温技术的发展。
光纤测温技术利用蓝宝石光纤的高温传导特性，实现钢水温度的连续测量。蓝宝石光纤耐温可达2000℃以上，通过将光纤插入钢水中，可以实现钢水温度的连续监测。
辐射测温（红外测温）是非接触式钢水温度测量的主要方法。通过测量钢水表面的热辐射强度，计算钢水温度。辐射测温仪安装在转炉炉口上方，无需与钢水接触，可以实现连续测量。但辐射测温受炉渣覆盖和烟尘影响较大，测量精度不如接触式测量。
三、连铸连轧的仪表应用
3.1 连铸过程的仪表配置
连铸是将钢水连续铸造成铸坯的工艺，是现代钢铁生产的关键环节。连铸过程的仪表配置包括结晶器液位控制、铸坯温度监测和拉速控制。
结晶器液位控制是连铸操作的核心。结晶器液位的稳定性直接影响铸坯的表面质量和内部质量。液位控制精度要求±2mm，响应时间<0.5秒。结晶器液位通常采用涡流传感器或放射性同位素液位计测量，通过调节塞棒或滑动水口的开度控制钢水流入量。
铸坯温度监测用于控制二次冷却水量，确保铸坯按照设定的温度曲线凝固。铸坯表面温度通常采用红外测温仪（辐射测温仪）测量，安装在铸机各冷却段，实时监测铸坯表面温度分布。根据测量结果，自动调节各段冷却水量，实现铸坯温度的精确控制。
3.2 热轧过程的仪表应用
热轧是将连铸坯加热后轧制成各种规格钢材的工艺。热轧过程的仪表配置包括加热炉温度控制、轧制力测量、板形控制和产品尺寸测量。
加热炉温度控制是热轧的第一道关口。加热炉通常分为预热段、加热段和均热段，各段温度独立控制。加热段温度通常在1200~1280℃，均热段温度在1150~1250℃。温度测量采用S型或B型热电偶，安装在炉顶和炉侧，监测炉内温度分布。
轧制力测量用于控制轧制压下量和板形。轧制力通过安装在轧机牌坊上的压力传感器（测力传感器）测量，测量范围通常为0~50MN，精度±0.5%。轧制力数据用于自动厚度控制（AGC）系统，实时调整轧辊间距，保证钢板厚度精度。
产品尺寸在线测量是热轧质量控制的关键。钢板厚度通常采用X射线或γ射线测厚仪测量，精度±1μm；钢板宽度采用激光或CCD图像测量，精度±0.5mm；钢板平直度采用激光轮廓仪测量。这些在线测量数据实时反馈给控制系统，实现产品尺寸的闭环控制。
瑞德富仕RDFS案例：某大型钢铁联合企业，热轧产线改造，RDFS提供全套在线测量系统，包括X射线测厚仪、激光宽度仪、红外测温仪和轧制力传感器。系统投运后，热轧钢板厚度精度提升40%，宽度精度提升30%，产品合格率提高2个百分点，年创效超过5000万元。
四、冶金能源介质计量
4.1 煤气系统计量
钢铁厂产生多种副产煤气（高炉煤气、焦炉煤气、转炉煤气），这些煤气是钢铁厂的重要二次能源，需要精确计量和合理分配。
煤气流量计量通常采用孔板差压流量计（适合大口径、低成本场合）或超声波流量计（适合高精度、免维护场合）。煤气计量需要进行温度压力补偿，将实际状态下的体积流量换算为标准状态（0℃、101.325kPa）下的体积流量。
煤气热值分析通过在线热值仪或气相色谱仪测量煤气的热值，用于能源管理和燃烧控制。煤气热值的变化会影响燃烧设备的热效率，需要及时调整燃烧参数。
4.2 蒸汽和水系统计量
钢铁厂的蒸汽和水系统是重要的能源介质，精确计量是能源管理的基础。
蒸汽流量计量通常采用孔板差压流量计或涡街流量计，配置温度压力补偿，计算蒸汽的质量流量和热量。蒸汽计量数据用于能源成本分配和节能分析。
循环冷却水流量计量通常采用电磁流量计，口径从DN50到DN1200不等。冷却水流量数据用于冷却效果评估和水资源管理。
五、瑞德富仕RDFS冶金行业产品
RDFS-MT100是高温辐射测温仪，测量范围600~1800℃，精度±5℃，响应时间<1ms，适合钢水、铸坯、轧件温度非接触测量。
RDFS-MT200是高炉料位雷达计，防护等级IP67，耐温200℃，测量范围0~30m，精度±10mm，适合高炉炉顶料位监测。
RDFS-MT300是冶金用超声波流量计，适合高炉煤气、焦炉煤气等大口径气体流量测量，精度±1%，无运动部件，免维护。
RDFS-MT400是X射线测厚仪，测量范围0.1~100mm，精度±1μm，响应时间<10ms，适合热轧和冷轧钢板在线厚度测量。
RDFS-MT500是轧制力传感器，量程0~50MN，精度±0.5%，耐高温（工作温度-20~80℃），适合热轧和冷轧轧机轧制力测量。
结语
钢铁冶金行业是工业仪表应用最具挑战性的领域之一。极端高温、高粉尘、强振动、强电磁干扰的恶劣环境，对仪表的耐用性和可靠性提出了极高要求。同时，钢铁行业的大规模生产和高价值产品，对仪表的测量精度和响应速度也有严格要求。
随着钢铁行业智能制造的深入推进，在线检测技术、数字化仪表和工业物联网正在改变传统的钢铁生产模式。从高炉的智能操控到热轧的全自动控制，工业仪表是钢铁行业数字化转型的基础支撑。
瑞德富仕RDFS——极端工况精准测量，助力钢铁行业智能升级。
