引言：电力系统的精准测量是能源安全的基石

电力行业是国民经济的命脉，电力的稳定供应直接关系到经济社会发展和人民生活。工业仪表是电力系统的"眼睛和神经"，从发电厂的锅炉燃烧控制，到输电线路的参数监测，再到配电网络的负荷管理，仪表无处不在，构成了电力系统的全面感知网络。

电力行业的仪表应用涵盖多种电源类型：燃煤发电（超临界、超超临界机组，蒸汽参数高、容量大）；燃气发电（燃气轮机联合循环，启停快、效率高）；水电（大型水轮机组，运行稳定、调节灵活）；核电（压水堆机组，安全要求极高）；风电（风力发电机组，分布广、环境恶劣）；光伏（太阳能发电，逆变器为核心）。每种电源类型都有其独特的仪表需求和技术挑战。

一、燃煤发电厂的仪表应用

1.1 锅炉燃烧控制

锅炉是燃煤电厂的核心设备，锅炉燃烧控制的优化直接影响发电效率、污染物排放和设备安全。锅炉仪表配置的完善程度是衡量电厂自动化水平的重要标志。

一次风粉测量是直吹式制粉系统的关键。磨煤机出口的一次风粉混合物通过一次风管输送到锅炉燃烧器，一次风粉浓度的均匀性和稳定性直接影响燃烧的稳定性。风粉测量通常采用固体流量计（如微波风粉在线监测仪），实时监测各燃烧器一次风粉的分配情况，指导燃烧调整。

炉膛火焰监测是锅炉燃烧安全的核心。炉膛灭火会导致爆燃事故，必须及时检测并采取灭火保护措施。火焰监测器采用紫外或红外光电原理，安装在各燃烧器出口，检测火焰的有无和强度。当检测到全炉膛灭火时，触发MFT（主燃料跳闸）保护，切断所有燃料。

烟气含氧量测量用于控制过量空气系数，优化燃烧效率。烟气含氧量通常在2%~6%之间，含氧量过高意味着过多的冷空气被加热，热损失增加；含氧量过低则燃烧不完全，烟囱冒黑烟。烟气含氧量通常采用氧化锆氧量计测量，安装在省煤器后的烟道上。

1.2 汽轮机与发电机监测

汽轮机是将蒸汽热能转化为机械能的设备，汽轮机的安全运行对电厂至关重要。汽轮机监测仪表配置极为完善，体现了电厂仪表技术的最高水平。

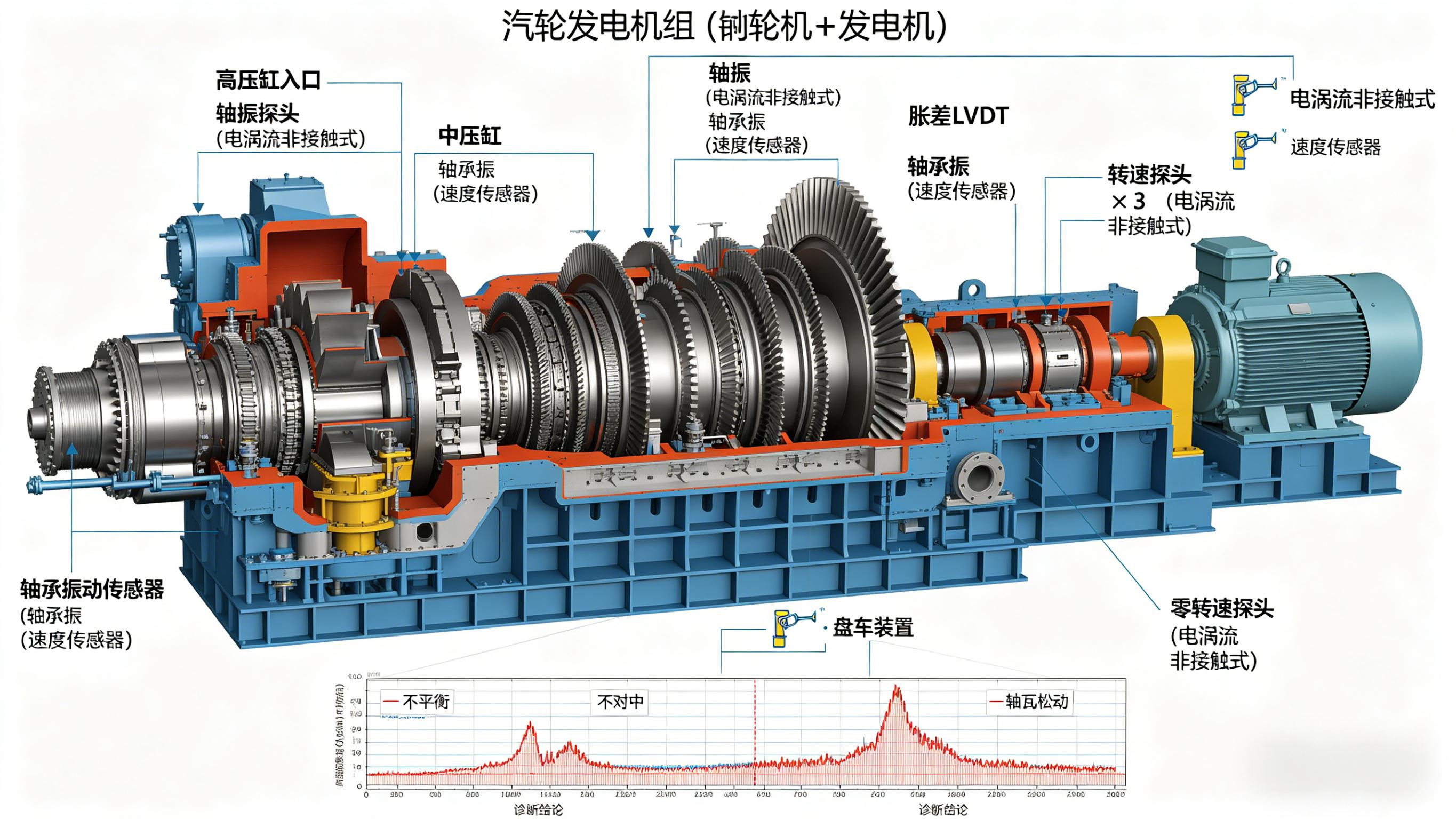

汽轮机轴振和轴承振动监测是汽轮机状态诊断的核心。轴振通过电涡流传感器（非接触式）测量转子相对于轴承座的振动位移，轴承振动通过速度传感器或加速度传感器测量。振动信号经过频谱分析，可以诊断不平衡、不对中、轴瓦松动、转子裂纹等故障。振动监测系统（TSI，汽轮机安全监视保护系统）是汽轮机控制的独立安全系统。

汽轮机转速测量用于超速保护。汽轮机的额定转速为3000rpm（50Hz电网）或3600rpm（60Hz电网），超速保护动作转速通常为额定转速的110%。转速测量通常采用磁阻式转速探头或光电转速探头，三取二逻辑，保证保护动作的可靠性。

汽轮机热膨胀和胀差监测用于判断汽轮机的热膨胀状态。汽轮机启停过程中，汽缸和转子的热膨胀量不同，胀差（汽缸与转子膨胀量之差）必须控制在允许范围内，否则会发生动静摩擦，损坏设备。热膨胀和胀差通过线性差动变压器（LVDT）测量。

1.3 发电机氢油水系统监测

大型汽轮发电机通常采用氢气冷却（定子绕组氢内冷、转子绕组氢内冷或水氢氢冷）。发电机氢油水系统的仪表配置包括：发电机氢气压力监测（确保氢压稳定，防止氢气泄漏）；氢气纯度监测（确保氢气纯度≥96%，防止爆炸）；定子冷却水温度和流量监测（确保冷却效果）；润滑油温度和压力监测（确保轴承润滑）。

氢气纯度分析仪采用热导式原理，当氢气纯度低于96%时报警，需要进行排污和补氢。氢气监测系统还配置氢气泄漏检测仪，在发电机周围布置多个检测点，防止氢气积聚引发爆炸。

瑞德富仕RDFS案例：某百万千瓦超超临界燃煤电厂，660MW超超临界机组，RDFS提供全套辅机仪表解决方案，包括一次风粉在线监测系统、锅炉炉膛火焰监测系统、汽轮机TSI监测系统、发电机氢油水系统仪表等。仪表系统投运后，锅炉燃烧效率提升1.5%，年节约标煤约2万吨。

二、燃气轮机联合循环电站

2.1 燃气轮机的仪表特点

燃气轮机联合循环（CCPP）以燃气轮机为核心，燃气轮机排出的高温废气进入余热锅炉，产生蒸汽驱动汽轮机发电。燃气轮机的工作温度高（压气机出口温度500~700℃，燃烧室温度1200~1500℃），转速高（3000~3600rpm），对仪表的耐高温性能和响应速度有极高要求。

燃气轮机的仪表配置体现了燃气轮机控制系统的复杂性：压气机进口温度和压力测量（计算压比、判断喘振边界）；压气机各段压比测量（监测压气机性能）；燃烧室温度测量（监测燃烧状况）；燃气轮机排气温度测量（计算出力和效率）；燃气轮机转速测量（控制转速）。

燃气轮机排气温度测量是最重要的测量之一。排气温度通常采用k型热电偶，布置在排气扩压器的多个点位（通常9~18点），测量排气温度分布。排气温度的最大值和平均值是燃气轮机出力和热通道寿命的重要指标。

2.2 余热锅炉与蒸汽系统

余热锅炉（HRSG）是燃气-蒸汽联合循环的关键设备，利用燃气轮机排出的废热产生高压蒸汽。余热锅炉的仪表配置与常规燃煤锅炉类似，但受燃气轮机运行状态的制约，负荷变化快，对仪表的响应速度要求更高。

余热锅炉给水控制需要快速响应燃气轮机负荷变化。当燃气轮机负荷变化时，余热锅炉的蒸汽产量随之变化，给水流量需要同步调节，维持锅水水位稳定。水位控制通常采用三冲量控制（给水流量、蒸汽流量、水位）方式。

三、新能源发电的仪表应用

3.1 风力发电机组监测

风力发电机组运行在恶劣的自然环境中（强风、盐雾、低温、沙尘），对仪表的可靠性和防护等级要求极高。风力发电机组的关键监测参数包括：风速和风向（计算风能利用系数）；桨距角（控制风能捕获）；发电机转速和功率（控制运行状态）；齿轮箱油温油压（监测齿轮箱健康）；轴承温度（监测轴承磨损）；偏航角度（跟踪风向）。

风机振动监测是预测性维护的核心。风机主轴、齿轮箱和发电机的振动信号可以反映设备的健康状态。通过在关键部位布置振动传感器（加速度传感器），采集振动数据并进行分析，可以提前发现不平衡、轴承磨损、齿轮损伤等故障，避免非计划停机。

风机叶片状态监测越来越受到重视。叶片损伤（如雷击损伤、前缘侵蚀、裂纹）会导致风能捕获效率下降，严重时可能导致叶片断裂。叶片监测通常采用应变传感器或声发射传感器，监测叶片的应力状态和裂纹产生。

3.2 光伏电站运维

光伏电站的运维主要依靠电气仪表和智能监控平台。光伏组件的监测主要依靠组串式逆变器的数据采集功能，每个组串的电压、电流、功率数据实时上传到运维平台。

光伏组件的效率衰减是光伏电站的重要运维内容。光伏组件的效率每年衰减约0.5%~1%，灰尘遮挡、组件老化、热斑等因素会导致局部衰减。通过无人机红外热成像巡检，可以快速发现热斑、隐裂等问题组件，指导运维人员清洁或更换。

光伏逆变器是光伏电站的核心设备，逆变器的效率直接影响发电量。逆变器效率通常在98%以上，优化的MPPT（最大功率点跟踪）算法可以提高逆变器在不同光照条件下的发电效率。

四、输变电与电网监测

4.1 变压器状态监测

变压器是电网的核心设备，变压器故障会导致大范围停电。变压器状态监测（变压器在线监测）是保障变压器安全运行的重要手段。

变压器油中溶解气体分析（DGA）是变压器状态监测的核心技术。变压器内部故障（如局部过热、放电）会产生特征气体（氢气、甲烷、乙烷、乙烯、乙炔、一氧化碳、二氧化碳），通过监测油中溶解气体的组成和含量，可以判断变压器内部故障的类型和严重程度。油中溶解气体分析仪采用色谱法或光谱法，可以检测到ppm级别的气体浓度。

变压器绕组温度监测用于评估变压器的过载能力。变压器绕组温度通常比油温高10~30℃，绕组温度超过允许值时会加速绝缘老化。绕组温度通过光纤测温或热模拟模型计算得到。

4.2 高压开关设备监测

高压开关设备（断路器、隔离开关）是电网的控制和保护设备。GIS（气体绝缘金属封闭开关设备）是高压变电站的主流设备，GIS内部的SF6气体压力监测是保障GIS安全运行的关键。

SF6气体压力监测通常采用密度继电器或压力变送器。SF6气体的压力随温度变化，按照气体状态方程进行温度补偿后的密度值才是真实反映气体密度的参数。当SF6气体密度低于设定值时，报警并闭锁操作，防止带故障分合闸。

断路器机械特性监测用于评估断路器的操作机构状态。分合闸时间、分合闸速度、分合闸同期性等参数可以反映机构的老化和故障趋势。机械特性监测通常采用行程传感器和电流传感器，测量断路器的分合闸曲线。

五、能源计量与管理

5.1 发电厂能源计量

发电厂能源计量包括燃料消耗计量（燃煤量、燃气量）、工质消耗计量（除盐水、循环水）、产出计量（发电量、供热量）。能源计量数据是电厂经济性分析和绩效考核的基础。

燃煤发电厂的入炉煤计量通常采用皮带秤或核子秤。皮带秤安装在输煤皮带上，实时测量皮带上的煤流量；核子秤采用γ射线衰减原理测量煤流量，无需接触皮带，安装方便。

发电量计量采用关口电能表，精度要求0.2S或0.5S级，用于发电企业与电网公司的电能贸易结算。关口电能表配置双向计量功能，支持发电和用电的双向计量。

5.2 能耗在线监测与碳计量

燃煤发电机组的能耗在线监测系统（CEMS，连续排放监测系统）用于监测烟气中的污染物浓度和排放总量，满足环保监管要求。CEMS监测的参数包括：SO2浓度（湿法脱硫前后）；NOx浓度；烟尘浓度；氧量；流速；温度；压力。CEMS数据实时上传到环保监控平台，作为污染物排放总量核查的依据。

碳计量是双碳目标下的新兴需求。发电机组的碳排放量等于燃料消耗量乘以燃料碳排放因子。CEMS数据与燃料消耗数据结合，可以计算发电机组的碳排放量，为碳交易提供数据支撑。

六、瑞德富仕RDFS电力行业产品

RDFS-PW100是炉膛火焰监测系统，紫外/红外双探头，三取二逻辑，响应时间<100ms，适合燃煤/燃气锅炉灭火保护。

RDFS-PW200是汽轮机TSI监测系统，轴振/轴承振/转速/胀差/热膨胀全套监测，精度±1%，支持振动频谱分析，适合大型汽轮发电机组状态监测。

RDFS-PW300是光伏组件EL检测仪（电致发光），分辨率200万像素，检出隐裂、断栅等缺陷，适合光伏电站组件健康评估。

RDFS-PW400是变压器油中溶解气体分析仪（DGA），色谱法，检出限0.1ppm，支持在线监测，适合变压器状态评估。

RDFS-PW500是GIS SF6气体密度变送器，防爆型，精度±0.5%，支持数字通讯（Modbus），适合高压GIS设备气体状态监测。

结语

电力行业是工业仪表应用最成熟的领域之一，从超超临界燃煤机组到燃气轮机联合循环，从百万千瓦水电巨轮到分布式光伏电站，仪表技术始终是电力系统安全、经济、高效运行的基础支撑。

双碳目标引领下，新能源发电占比持续提升，电力系统正在经历深刻变革。储能、虚拟电厂、智能电网等新业态不断涌现，对仪表技术提出了新的需求。国产电力仪表在技术可靠性和性价比方面持续提升，正在为新型电力系统建设提供有力支撑。
