引言：液位测量——储罐安全与库存管理的基石

液位测量是工业生产中最基础也是最关键的测量任务之一。无论是石油储罐的库存管理、化工反应釜的液位控制，还是食品饮料的灌装计量、水处理厂的水位监测，液位数据的准确性和可靠性直接影响着生产安全、产品质量和企业效益。据中国化工仪器仪表行业协会2024年统计，液位仪表在工业仪表品类中销售额位列第四，仅次于温度、压力和流量仪表，年市场规模超过65亿元人民币。其中，雷达液位计和超声波液位计的年增长率分别达到12%和8%，远高于行业平均水平，成为近两年最热门的液位测量技术方向。更为重要的是，液位测量在安全管理中扮演着举足轻重的角色。在工业安全事故中，约有15%与液位异常（如溢罐、干运转、假液位）直接相关。特别是在石油化工和危险化学品仓储领域，液位仪表是防溢罐（High-High）和防干转（Low-Low）保护系统的核心传感器。本文将系统梳理液位仪表在电力、石油化工、食品医药、污水处理四大重点行业的前沿应用，为工程师和采购决策者提供专业的选型参考。

一、液位仪表技术全景：从浮子式到雷达技术

1.1 液位测量技术全面对比

磁翻板液位计（Magnetic Level Gauge）

·        原理：浮子内磁钢驱动外部翻板翻转显示液位

·        类型：侧装式、顶装式、保温型、防霜型

·        精度：±5mm~±10mm

·        优势：直观、无需供电、可带开关输出

·        局限：不适于黏稠、易结晶、含磁性杂质的介质

·        典型应用：储罐现场显示，特别是原油、成品油储罐

浮球液位计（Float Type Level Switch/Transmitter）

·        原理：浮球随液位变化，通过连杆或磁耦合传递信号

·        类型：连杆式（连续测量）、吊索式（界面测量）

·        精度：±2mm~±10mm

·        优势：简单可靠、适用多种介质

·        局限：对密度变化敏感，不适于高黏度或含杂质的液体

·        典型应用：水箱、水处理、储罐高低位报警

超声波液位计（Ultrasonic Level Transmitter）

·        原理：发射超声波脉冲，测量从液面反射回来的时间

·        测量范围：0.2-30m（液体），精度±0.2%~±0.5%

·        优势：非接触安装、无可动部件、安装维护方便

·        局限：不适于蒸汽/粉尘环境、泡沫介质、负压容器

·        最新进展：2024年推出自适应算法版本，可自动识别虚假回波，精度提升30%

·        典型应用：敞开池、水箱、污水处理、固体颗粒料位

雷达液位计（Radar Level Transmitter）

·        原理：发射微波脉冲（FMCW或脉冲调制），测量反射信号

·        类型：导波雷达（TDR）、非接触式雷达（26GHz/80GHz）

·        测量范围：0.3-100m，精度±0.05%~±0.1%

·        优势：几乎适用所有介质，抗蒸汽/粉尘干扰，穿泡沫能力较强

·        局限：价格较高，部分介质需特殊配置（如低介电常数介质）

·        最新进展：80GHz高频雷达（聚焦角更小，8mm精度）成为2024-2025年高端市场主流

·        典型应用：石化储罐、反应釜、固体料仓、高温高压工况

电容式液位计（Capacitive Level Switch/Transmitter）

·        原理：探头与容器壁构成电容器，介质变化引起电容值变化

·        类型：射频导纳（Rod/Cable探头）

·        优势：可测液体和固体，无可动部件，耐高温高压

·        局限：对黏附性介质和介电常数接近的介质敏感

·        典型应用：粉体料位、界面测量、腐蚀性液体

静压式液位计（Hydrostatic Level Transmitter）

·        原理：测量液体静压，通过P=ρgh换算液位高度

·        精度：±0.1%~±0.5%

·        优势：精度较高，适于敞口容器，安装简便

·        局限：不适于密闭容器（需补偿），受介质密度影响

·        典型应用：水塔、水池、罐区、地下水监测

称重式液位计（Weighing Type Level Transmitter）

·        原理：通过称重传感器直接测量储罐重量，换算液位

·        精度：±0.05%~±0.1%（最高）

·        优势：不受介质特性影响，最适合贸易计量

·        局限：对储罐支撑结构有要求，改造困难

·        典型应用：高价值物料储罐、贸易计量、食品原料储罐

1.2 2024-2025年液位仪表技术趋势

80GHz高频雷达的全面普及

2024年，80GHz高频雷达液位计价格下降约20%，开始从高端市场向中端市场渗透。其核心优势在于：

·        聚焦角仅3°（传统26GHz为10-15°），在小口径容器中表现优异

·        测量精度可达±1mm，远超传统产品

·        更强的抗干扰能力，适合复杂工况

多变量测量融合

新一代智能液位变送器可同时输出液位、体积、质量、密度等多参数，减少现场仪表数量。

AI辅助信号处理

内置AI算法的液位仪表可自动识别虚假回波（如搅拌器、支架、泡沫），大幅提升复杂工况下的测量可靠性。

无线化与物联网集成

NB-IoT/LORa无线液位变送器在储罐区、罐车、偏远监测点快速普及，2024年出货量同比增长超过40%。

二、石油化工行业：大型储罐与过程容器的精准液位管理

2.1 行业特点与液位测量挑战

石油化工行业的液位测量面临多重挑战：

·        储罐大型化：10万立方米以上的原油储罐、5万立方米的成品油储罐日益普遍

·        介质复杂：原油（高黏度、高含水）、石化产品（多种类、腐蚀性）

·        安全等级高：防溢罐、高低位报警是强制要求

·        贸易计量：涉及买卖双方经济利益，精度要求严格

·        环境恶劣：户外暴晒、风沙、寒冬，对仪表可靠性要求极高

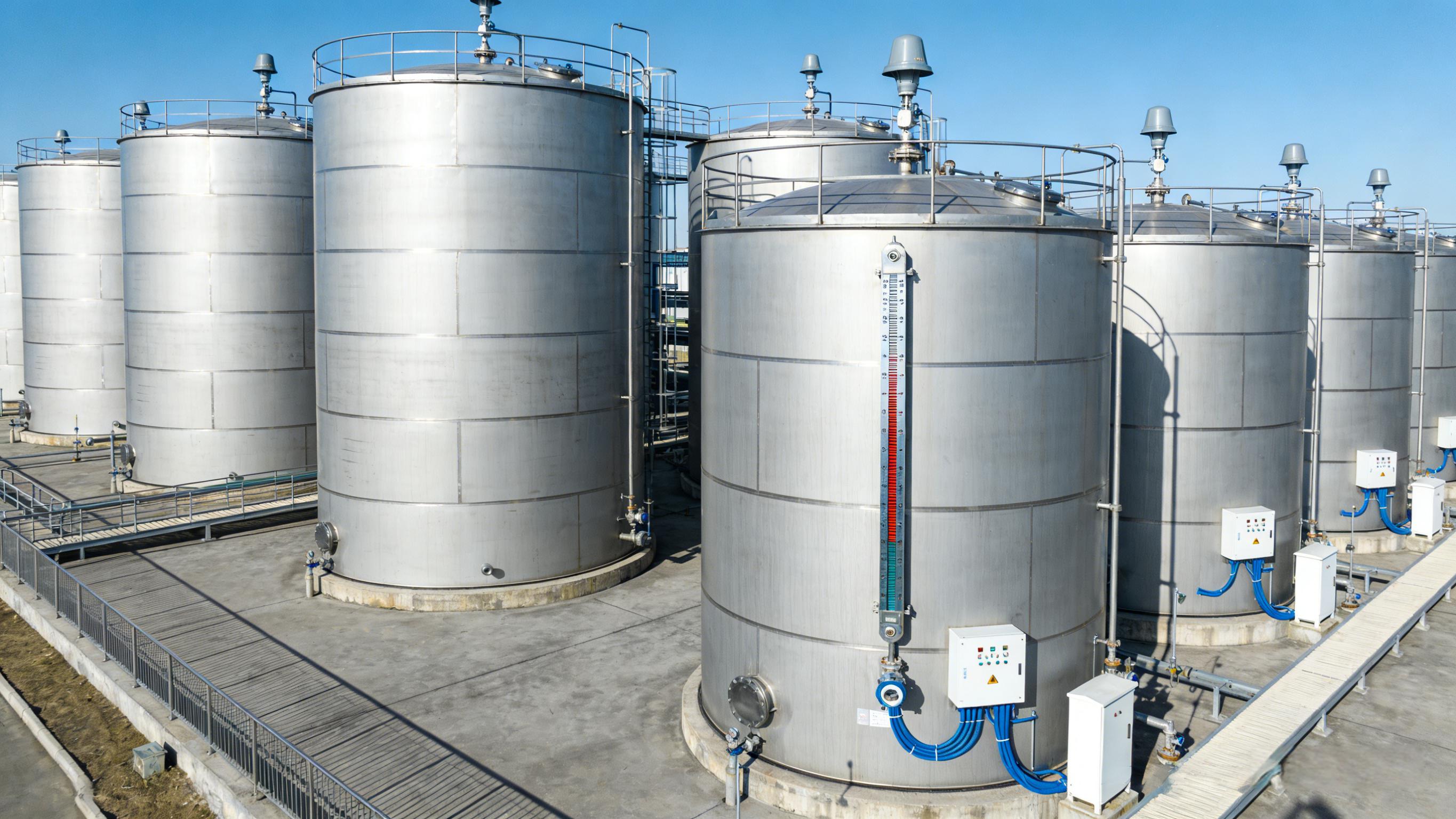

2.2 大型原油/成品油储罐液位测量

测量方案：雷达液位计 + 伺服液位计双配置

大型原油储罐通常采用双仪表配置：

·        主表：雷达液位计（非接触，精度±1mm），连续测量

·        副表：伺服液位计（接触式，精度±0.4mm），定期校验

·        温度补偿：集成温度传感器，计算标准体积（V20、V15）

某国家原油储备库（2024年智能化改造项目）

该储备库拥有32座10万立方米原油储罐，2024年完成了液位测量系统智能化改造：

·        全部采用80GHz高频雷达液位计（精度±1mm）

·        配置静压式罐容表（精度±0.3%），实现质量计量

·        集成9点温度测量系统（油罐平均温度计算）

·        数据通过光纤环网实时上传至调度中心

改造后，库存计量精度提升至±0.15%，年减少计量纠纷约280万元。瑞德富仕RDFS在该项目中提供了超过40台套的雷达液位计和罐区管理系统（TMS），产品经过严格的高低温（-40°C~+70°C）和风载测试，运行稳定可靠。

2.3 化工反应釜液位测量

化工反应釜的液位测量是液位仪表技术含量最高的应用之一：

工况特点：

·        介质：各种化学品，包括强酸、强碱、有机溶剂

·        工况：搅拌（产生泡沫和漩涡）、加热/冷却（温度变化大）

·        安全：防止溢罐（反应物溢出）和干转（泵损坏）

·        清洁：批次间清洗（CIP/SIP），耐蒸汽和清洗液

推荐选型：

某精细化工企业反应釜液位控制改造（2024年案例）

该企业主要生产各类精细化工产品，反应釜内介质包括醋酸丁酯、甲苯、DMF等有机溶剂，黏度高、易结晶，且反应过程伴随强烈搅拌。

2024年，企业将原有浮球液位计全部替换为导波雷达液位计（E+H FMP系列），配合瑞德富仕RDFS提供的信号处理模块和HART通讯板卡。改造后：

·        液位测量精度从±20mm提升至±2mm

·        假液位报警减少95%

·        批次切换时间缩短约20分钟

2.4 液位安全联锁系统（SIS）

石油化工企业的液位安全联锁是SIS系统的核心组成：

·        高高位报警（HAH）：触发进料切断阀，防止溢罐

·        低低位报警（LAL）：触发泵停机，防止泵干转

·        标准要求：SIS系统中的液位开关须达到SIL 2及以上认证

选型要点：

·        液位开关（开关量）通常选用磁翻板开关、音叉开关或振棒式开关

·        连续测量型（模拟量）通常选用雷达/超声波液位变送器

·        仪表须通过SIL 2认证（IEC 61508）

三、食品医药行业：卫生安全与精准灌装的严格要求

3.1 行业特殊要求

食品医药行业的液位测量有其独特的合规要求：

·        卫生设计：接触介质材质316L，表面粗糙度Ra≤0.4μm

·        无死角：避免介质残留，导致细菌滋生

·        可清洗：支持CIP/SIP灭菌，耐受酸碱和高温蒸汽

·        数据追溯：符合FDA 21 CFR Part 11/GMP要求

·        认证要求：3-A卫生标准、EHEDG认证

3.2 典型应用场景

饮料罐装线液位控制

饮料（啤酒、果汁、乳饮料）的罐装液位控制直接影响产品净含量和消费者体验：

·        精度要求：±1mm（影响灌装精度和报检合格率）

·        推荐方案：电容式或超声波液位传感器（非接触）

·        灌装阀配套：与灌装机联动，实现精准定量灌装

某知名啤酒集团易拉罐灌装线升级项目（2024年）

该集团2024年在旗下5家工厂推广了智能化灌装液位控制系统：

·        采用高频超声波液位计（精度±0.5mm），配合伺服灌装阀

·        灌装精度从±2mm提升至±0.8mm

·        产品净含量公差合格率从99.2%提升至99.95%

·        年减少因净含量不足导致的召回和投诉约80万元

储罐原料液位与库存管理

食品原料（植物油、糖浆、奶粉原液）的储罐液位管理：

·        测量要求：精度±1mm，支持质量换算

·        推荐方案：静压式液位计（敞口罐）或雷达液位计（密闭罐）

·        库存管理：集成ERP系统，实现自动盘库

制药行业反应罐液位控制

生物制药的反应罐（发酵罐、细胞培养罐）对液位测量要求极高：

·        精度要求：±1mm~±2mm

·        洁净要求：SIP 150°C灭菌，Ra≤0.4μm

·        推荐方案：卫生型雷达液位计或电容式液位计

·        特殊考虑：发酵过程产生CO₂泡沫，需选用抗泡沫算法

瑞德富仕RDFS卫生型液位仪表系列，全面符合3-A卫生标准和GMP要求，支持SIP/CIP清洗，内表面电解抛光Ra≤0.4μm，可为食品医药企业提供可靠的液位测量解决方案。

3.3 食品饮料行业液位仪表选型参考

四、污水处理行业：严苛环境下的稳定运行

4.1 行业挑战

污水处理厂的液位测量面临以下特殊挑战：

·        腐蚀性气体：H₂S、NH₃、氯气等加速仪表腐蚀

·        高湿度/浸水环境：雨天、溢流等情况导致仪表被淹

·        污泥和悬浮物：含固率高，易在传感器表面附着

·        维护困难：构建筑物多，维护人员工作量大

·        成本敏感：污水处理厂运营压力大，预算有限

4.2 核心应用场景

进水泵房液位控制

进水泵房是污水处理的第一道关口，格栅渠和进水泵房的液位监测：

·        测量范围：0-10m（超声波）或0-5m（雷达）

·        控制要求：与进水泵联动，根据液位启停泵

·        推荐方案：防腐型超声波液位计（IP68）或雷达液位计

·        防泡沫措施：超声波加设防泡沫导波管

生物池/曝气池液位

曝气池液位的稳定对生物处理效果至关重要：

·        测量要求：精度±5mm，主要用于液位超限报警

·        曝气扰动：水面波动大，需做信号平均处理

·        推荐方案：超声波液位计（经济）或雷达液位计（高精度）

二沉池/终沉池泥位监测

二沉池泥位是污泥回流和排放控制的关键参数：

·        测量要求：精确测量活性污泥界面位置（通常在水面下2-4m）

·        推荐方案：超声波泥位计（专门测量污泥界面）

·        特殊考虑：污泥浓度变化大，需选用双探头型泥位计

某市政污水处理厂升级改造（2024年案例）

该污水处理厂日处理能力8万吨，在2024年进行了仪表系统全面升级：

·        进水泵房：采用防腐型超声波液位计，替换原有浮球开关

·        生物池：采用超声波液位计，实现液位实时监控和报警

·        二沉池：采用双探头泥位计，优化污泥回流比控制

·        产泥量：提高约12%，综合能耗降低约8%

膜组池液位监测（MBR工艺）

膜生物反应器（MBR）中，膜池液位的稳定对膜组件保护至关重要：

·        测量要求：跨膜压差（TMP）监测，需液位和压力联合测量

·        推荐方案：卫生型雷达液位计（精度±1mm）+ 压力变送器

·        报警要求：膜池液位低限时立即停泵，保护膜组件

4.3 农村分散式污水处理站点

2024年，随着农村人居环境整治的深入，小型农村污水处理站点大量建设。这类站点：

·        特点：规模小（50-500m³/d）、分散、维护人员少

·        液位监测需求：进水液位、曝气池液位、出水液位

·        推荐方案：NB-IoT无线超声波液位计，安装便捷，运维成本低

瑞德富仕RDFS的NB-IoT无线超声波液位计凭借IP68防护等级、超低功耗（内置锂电池续航3年）和灵活的云平台配置，已服务于全国多个省份的农村污水治理项目。

五、电力行业：锅炉汽包与除氧器的液位控制

5.1 行业关键应用

电力行业的液位测量主要集中在以下场景：

·        锅炉汽包水位：最关键的安全参数，水位异常会导致锅炉爆炸

·        除氧器水位：影响给水系统稳定运行

·        凝汽器热井水位：影响真空系统

·        辅机冷却水箱：保障冷却系统正常运行

5.2 锅炉汽包水位测量——最严苛的液位测量场景

锅炉汽包水位是火电厂最重要的被控参数之一，水位过高或过低都可能导致严重事故：

·        测量要求：三取二逻辑，三台独立液位计

·        精度要求：±5mm

·        安装要求：严格遵循等压取压原则

·        补偿要求：汽包压力补偿、温度补偿

技术方案对比：

某1000MW火电机组汽包水位改造（2024年案例）

该机组原采用差压式水位计，由于锅炉参数变化导致测量误差偏大。2024年改造中，在汽包顶部安装3台导波雷达液位计，与原有电接点水位计组成三取二保护逻辑。

改造后，水位测量精度从±15mm提升至±2mm，配合DCS系统的模糊控制优化，锅炉水位波动减少约40%，大幅提升了机组的运行安全性和经济性。

5.3 除氧器水位控制

除氧器是火电厂给水系统的重要设备：

·        测量范围：0-3m（典型）

·        控制要求：与给水泵联动，维持除氧水箱水位稳定

·        推荐方案：防腐型超声波液位计或雷达液位计

六、液位仪表安装技术与常见问题

6.1 安装位置选择原则

避开干扰源

·        避开搅拌器、加热盘管进出口

·        避开进料口（防止冲击影响测量）

·        避开罐壁反射干扰（大罐尤为重要）

保证足够直管段

·        雷达/超声波：优先选择罐顶中心位置

·        避开罐壁焊缝和附件（如扶梯、支撑）

导波管安装（针对雷达）

·        对于内壁有挂料或扰动的容器，可使用导波管

·        导波管内径应大于传感器探头直径

·        导波管垂直度要求≤1°

6.2 虚假回波的识别与处理

虚假回波是液位测量中最常见的干扰来源，主要包括：

·        搅拌器叶片反射

·        罐壁焊缝/附件反射

·        泡沫/蒸汽层反射

·        安装支架/支撑结构反射

处理方法：

·        软件屏蔽：现代仪表支持设置"虚假回波抑制区"

·        机械优化：调整安装位置，避开干扰源

·        算法过滤：AI辅助识别，自动排除虚假信号

6.3 常见故障诊断

七、行业趋势与未来展望

7.1 罐区管理的数字化与智能化

大型石油化工企业的罐区管理正在经历深刻变革：

·        罐区3D数字孪生：实时还原罐区液位、温度、压力多维数据

·        智能盘库：自动计算库存，生成日报/月报，减少人工巡检

·        预测性维护：基于液位数据趋势分析，提前预警仪表故障

7.2 无线仪表的全面普及

在罐区改造和分散式监测场景，无线液位仪表正在快速替代有线产品：

·        NB-IoT：适合分散的独立罐，运营商网络覆盖区域

·        LoRa：适合园区级部署，自建网关

·        WirelessHART：工厂环境，ISA100.11a兼容

7.3 多测量技术融合

单一液位仪表集成液位、体积、质量、密度等多参数测量，以及液位+温度+压力的联合测量方案，正在成为罐区管理的标准配置。

7.4 国产替代加速推进

在供应链安全和成本控制的双重驱动下，2024年国产液位仪表在石化、煤化、水处理等领域的应用明显扩大。国产高端雷达液位计在精度、稳定性方面已接近进口品牌，价格优势约25-40%。

瑞德富仕RDFS作为国内领先的工业仪表制造商，在液位测量领域拥有雷达、超声波、磁翻板、电容、静压、射频导纳等全系列液位仪表产品线，可为石油化工、食品医药、水处理、电力等各行业客户提供从选型咨询、系统设计到工程调试的一站式液位测量解决方案。

结语

液位仪表是工业生产的"储罐之眼"，在安全生产、库存管理、工艺控制和质量保障中发挥着不可替代的作用。从石化大型储罐的高精度库存计量，到反应釜复杂工况下的可靠过程控制；从食品饮料行业的卫生级精准灌装，到污水处理厂的严苛环境稳定运行——每一个应用场景都对液位仪表提出了独特而专业的技术要求。瑞德富仕RDFS深耕工业液位测量领域多年，依托强大的研发实力和覆盖全国的工程服务网络，为各行业客户提供了精准、可靠、智能的液位测量解决方案。展望未来，瑞德富仕RDFS将继续以技术创新为驱动，以客户价值为核心，与广大工业用户携手，共同推动中国工业液位测量技术迈向更高水平。
