引言：分析仪表——工业过程的"化学眼睛"

在工业自动化领域，分析仪表是一类特殊的测量设备。与温度、压力、流量、液位等物理量测量不同，分析仪表直接测量介质的化学成分和物理化学性质，如pH值、电导率、溶解氧、浊度、余氯、COD等。这些参数往往决定了产品质量、工艺效率、环境合规和设备安全。据中国仪器仪表行业协会2024年统计，分析仪表在工业仪表市场中增速最快，年复合增长率超过15%，远高于传统物理量仪表。其中，水质分析仪表（pH、溶解氧、浊度等）占分析仪表市场的**45%**以上，是最大的细分领域。本文将聚焦分析仪表在污水处理、电力、食品医药、石油化工四大重点行业的应用实践，为工程师和采购决策者提供专业的选型参考。

一、分析仪表技术全景：从电化学到光学测量

1.1 主流分析仪表分类

pH计（酸度计）

• 测量原理：玻璃电极电位法，测量氢离子活度

• 测量范围：0-14 pH

• 精度：±0.01 pH（实验室级）~ ±0.1 pH（工业级）

• 应用：水处理、化工反应、食品发酵、制药过程

• 维护要点：定期校准（两点或三点校准），电极老化更换

电导率仪（电导仪）

• 测量原理：电极法，测量溶液导电能力

• 测量范围：0.01μS/cm ~ 1000mS/cm（多量程）

• 精度：±0.5% ~ ±1%

• 应用：纯水监测、锅炉给水、冷却水、化工配料

• 维护要点：电极常数校准，温度补偿

溶解氧仪（DO仪）

• 测量原理：膜法（Clark电极）或光学法（荧光淬灭）

• 测量范围：0-20 mg/L 或 0-200%饱和度

• 精度：±0.1 mg/L（光学法）~ ±0.5 mg/L（膜法）

• 应用：污水处理曝气、水产养殖、发酵过程

• 技术趋势：光学法逐渐替代膜法，无需更换膜和电解液

浊度仪

• 测量原理：散射法（ISO 7027）或透射法

• 测量范围：0-4000 NTU（多量程）

• 精度：±2% ~ ±5%

• 应用：饮用水处理、污水监测、工业循环水

• 维护要点：定期清洗测量窗，防气泡干扰

余氯/总氯分析仪

• 测量原理：DPD比色法、膜法安培法

• 测量范围：0-20 mg/L

• 应用：饮用水消毒、泳池水处理、污水消毒

• 法规要求：饮用水余氯0.05-4 mg/L（GB 5749-2022）

COD/氨氮/总磷总氮分析仪

• 测量原理：重铬酸钾消解-光度法（COD）、纳氏试剂光度法（氨氮）

• 应用：污水排放监测、地表水监测

• 法规驱动：排污许可证、地表水环境质量标准

1.2 2024-2025年分析仪表技术趋势

光学传感器替代电化学传感器 光学法溶解氧、光学法pH传感器无需电解液和膜，维护量大幅降低，寿命更长，正在快速替代传统电化学传感器。

多参数集成 一台仪表同时测量pH、电导率、溶解氧、浊度等多个参数，减少安装点和维护工作量。

智能诊断与预测维护 内置传感器健康诊断，预测电极寿命，提醒校准和更换，减少非计划停机。

物联网与远程监控 NB-IoT/4G无线传输，数据上云，实现远程监控和异常预警，特别适合分散式监测站点。

二、污水处理行业：分析仪表的核心应用领域

2.1 行业特点与法规驱动

污水处理行业是分析仪表应用最密集的领域。2024年，生态环境部发布的《排污许可证申请与核发技术规范》修订版，进一步强化了出水水质的在线监测要求：

• COD：化学需氧量，反映有机物污染程度

• 氨氮（NH₃-N）：反映氮污染程度

• 总磷（TP）：反映磷污染程度

• 总氮（TN）：反映总氮污染程度

• pH：反映酸碱度

• 悬浮物（SS）：反映悬浮固体含量

日处理能力2万吨以上的污水处理厂，必须在出水口安装COD、氨氮在线监测仪，并与环保部门数据平台联网。

2.2 进水水质监测

pH监测 进水pH异常（过酸或过碱）会影响生物处理效果，甚至导致微生物死亡：

• 监测位置：进水格栅后、调节池

• 控制要求：pH 6-9，超出范围需投加酸碱调节

• 推荐方案：工业pH计，带自动清洗装置

COD/BOD监测 进水COD监测用于工艺调控和负荷计算：

• 监测方式：实验室采样分析（COD）或在线COD分析仪

• 数据用途：计算曝气量、碳源投加量、污泥负荷

氨氮监测 进水氨氮是硝化反应的底物：

• 监测位置：进水端

• 数据用途：计算硝化需氧量，调整曝气策略

2.3 生物处理过程监测

溶解氧（DO）监测——曝气控制的核心

溶解氧是活性污泥法最关键的控制参数：

• 监测位置：曝气池好氧区（通常2-3个测点）

• 控制目标：DO 2-4 mg/L（常规活性污泥法）

• 控制方式：DO与曝气风机/曝气阀联动，实现恒DO控制

• 节能效果：精准DO控制可降低曝气能耗10-25%

• DO测量精度从±0.5 mg/L提升至±0.1 mg/L

• DO控制稳定性提升，波动范围从±1.5 mg/L降至±0.3 mg/L

• 曝气能耗降低约18%，年节电约120万度

• 维护工作量减少80%（无需换膜和电解液）

瑞德富仕RDFS的光学溶解氧仪采用进口荧光膜片，响应时间<30秒，精度±0.1 mg/L，IP68防护等级，已成功应用于多个大型污水处理厂的曝气控制项目。

ORP（氧化还原电位）监测 ORP反映水体的氧化还原状态，用于：

• 硝化/反硝化判断：ORP > +100mV 硝化环境，ORP < -100mV 反硝化环境

• A²O工艺控制：监测厌氧区、缺氧区、好氧区ORP，优化脱氮除磷

• 推荐方案：ORP电极+变送器，与DO联合监测

MLSS（混合液悬浮固体）监测 MLSS即污泥浓度，是活性污泥法的重要参数：

• 监测位置：曝气池、二沉池

• 控制目标：通常维持3000-5000 mg/L

• 监测方式：光学污泥浓度计（红外散射法）

• 数据用途：控制回流比、剩余污泥排放

2.4 出水水质监测

在线COD分析仪

• 监测位置：出水端

• 测量原理：重铬酸钾消解-光度法或UV法

• 法规要求：一级A标准 ≤ 50mg/L

• 维护要点：定期消解池清洗、试剂补充

在线氨氮分析仪

• 测量原理：气逐电极法或纳氏试剂光度法

• 法规要求：一级A标准 ≤ 5mg/L（水温>12°C）

总磷/总氮分析仪

• 测量原理：消解-光度法

• 法规要求：一级A标准 TP ≤ 0.5mg/L，TN ≤ 15mg/L

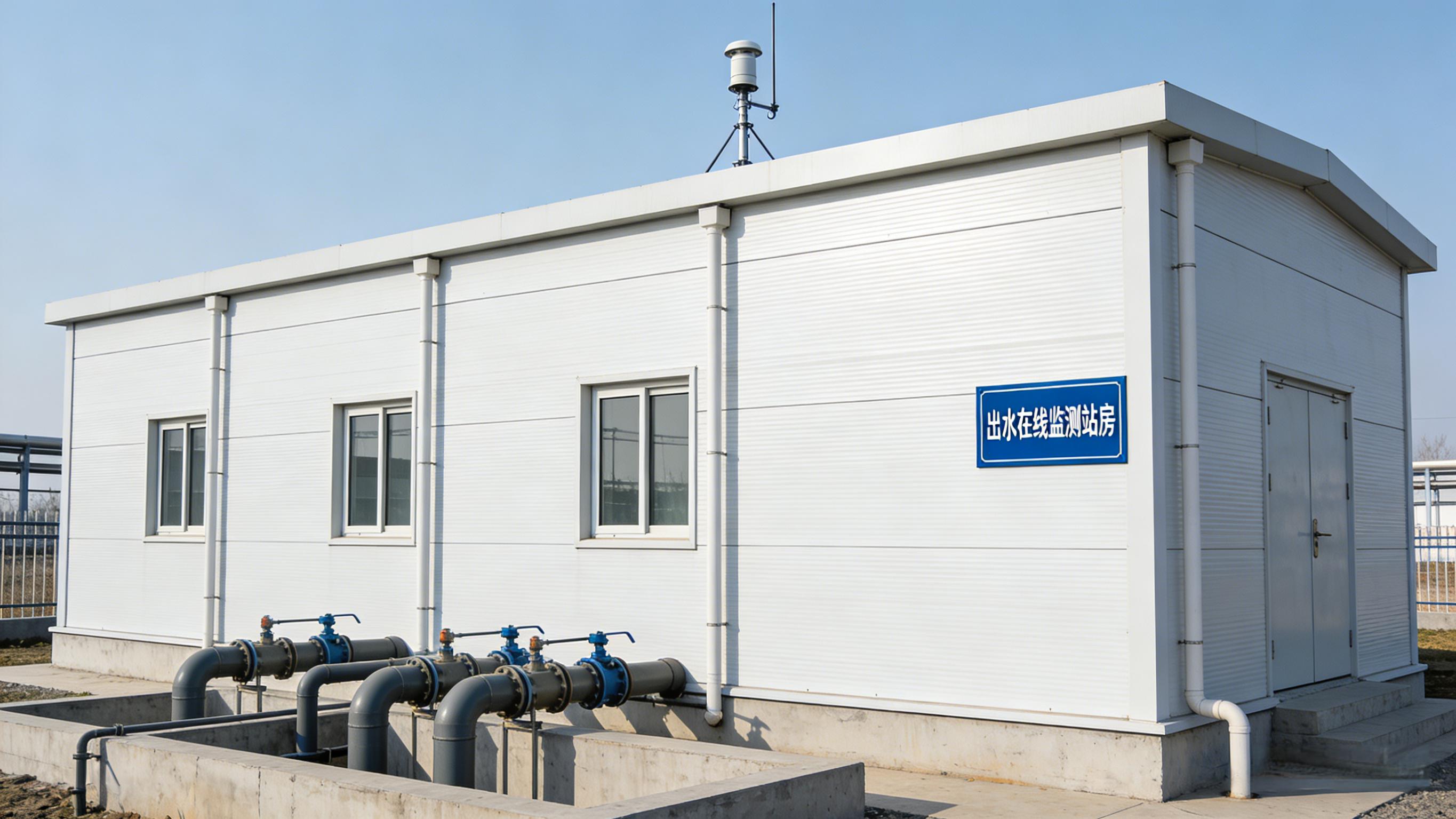

某省级重点排污单位在线监测项目（2024年） 该省2024年启动重点排污单位在线监测系统升级项目，覆盖全省200余座污水处理厂。项目要求：

• 出水口安装COD、氨氮、总磷、总氮在线分析仪

• 数据实时上传至省级环保监管平台

• 设备须通过中国环保产品认证（CCEP）

瑞德富仕RDFS的在线水质分析仪表系列，COD、氨氮、总磷、总氮分析仪均通过CCEP认证，数据采集传输仪符合HJ 212协议，成功服务于该项目。

2.5 污泥处理监测

污泥浓度计

• 监测位置：浓缩池、消化池

• 测量范围：0-50 g/L

• 数据用途：控制污泥浓缩和脱水

污泥界面仪（泥位计）

• 监测位置：二沉池、浓缩池

• 测量原理：超声波或红外散射

• 数据用途：控制污泥排放时机，防止跑泥

三、电力行业：水汽质量监测与化学监督

3.1 行业特点

电厂水汽系统对水质要求极为严格：

• 锅炉给水：高纯水，电导率<0.2μS/cm

• 炉水：pH、磷酸根、电导率监测

• 蒸汽：钠离子、电导率、二氧化硅监测

• 凝结水：电导率、溶解氧监测

水质异常会导致锅炉结垢、腐蚀、汽轮机叶片损坏等严重后果。

3.2 给水水质监测

电导率监测

• 监测位置：除盐水箱出口、给水泵入口

• 控制标准：< 0.2μS/cm（超临界机组）

• 推荐方案：高纯水电导率仪，电极常数0.01或0.1 cm⁻¹

pH监测

• 监测位置：除氧器出口、省煤器入口

• 控制标准：9.0-9.6（加氨处理）

• 控制方式：与加氨系统联动，实现pH自动控制

溶解氧监测

• 监测位置：除氧器出口、凝结水泵出口

• 控制标准：< 7μg/L（高压以上机组）

• 监测意义：溶解氧过高会导致给水系统腐蚀

3.3 炉水与蒸汽监测

炉水pH监测

• 监测位置：汽包

• 控制标准：9.0-10.0（磷酸盐处理）

• 控制方式：与加药系统联动

蒸汽钠离子监测

• 监测意义：钠离子是蒸汽携带盐分的指示参数

• 控制标准：< 10μg/kg（超临界机组）

• 监测方式：在线钠离子计（pNa计）

蒸汽二氧化硅监测

• 监测意义：二氧化硅会在汽轮机叶片沉积

• 控制标准：< 20μg/kg

• 监测方式：在线硅表（光度法）

3.4 凝结水精处理监测

大型机组的凝结水精处理系统需要监测：

• 进水电导率：判断凝汽器泄漏

• 出水电导率：判断树脂失效

• 钠离子：判断除盐效果

某1000MW超超临界机组水汽监督系统（2024年） 该机组2024年完成了水汽质量在线监测系统升级，采用瑞德富仕RDFS提供的高纯水电导率仪、pH计、溶解氧仪、钠离子计等分析仪表，实现了：

• 给水、炉水、蒸汽全流程水质在线监测

• 水质异常自动报警，与加药系统联动

• 数据接入DCS系统，实现集中监控

四、食品医药行业：卫生合规与质量保障

4.1 行业法规要求

食品医药行业的分析仪表应用需满足：

• 食品安全：GB 2760、GB 5749、FDA 21 CFR Part 110/117

• 药品GMP：NMPA GMP、FDA 21 CFR Part 210/211、EU GMP Annex 1

• 制药用水：中国药典、USP、EP对纯化水、注射用水的规定

4.2 制药用水监测

纯化水（PW）监测

• 电导率：< 1.3μS/cm（25°C）

• pH：5.0-7.0

• TOC：< 500ppb

• 微生物：< 100 CFU/mL

注射用水（WFI）监测

• 电导率：< 1.1μS/cm（25°C）

• TOC：< 500ppb

• 细菌内毒素：< 0.25 EU/mL

• 微生物：< 10 CFU/100mL

监测方案：

• 在线电导率仪：连续监测，报警联动

• 在线TOC分析仪：总有机碳监测

• 在线pH计：纯化水pH监测

瑞德富仕RDFS的卫生型分析仪表系列，符合3-A卫生标准和EHEDG认证，接触介质材质316L，表面粗糙度Ra≤0.4μm，可为制药企业提供合规的水质监测解决方案。

4.3 食品饮料行业应用

饮料配料pH控制

• 应用场景：果汁、碳酸饮料、乳饮料配料

• 控制要求：pH影响口感和稳定性

• 推荐方案：卫生型pH计，带自动清洗

啤酒发酵监测

• pH监测：发酵过程pH变化反映发酵进程

• 溶解氧监测：啤酒溶解氧影响风味和保质期，需控制在ppb级

• 推荐方案：光学溶解氧仪（测量下限<1ppb）

乳制品生产监测

• pH监测：酸奶发酵、奶酪凝固

• 电导率监测：牛奶掺假检测（加水会降低电导率）

五、石油化工行业：过程分析与安全监测

5.1 过程控制分析

反应过程pH控制 化工反应中pH往往决定反应方向和产品收率：

• 应用场景：中和反应、酯化反应、聚合反应

• 控制要求：精度±0.1 pH

• 推荐方案：工业pH计，带自动清洗和温度补偿

冷却水水质监测

• pH：控制腐蚀和结垢

• 电导率：控制循环水浓缩倍数

• 余氯：控制微生物生长

• 监测方案：多参数水质监测站

5.2 安全监测

可燃/有毒气体检测

• 可燃气体（LEL）：甲烷、丙烷等烃类气体

• 有毒气体：H₂S、CO、NH₃、Cl₂等

• 监测位置：罐区、反应器区、泵区

• 报警要求：低报警、高报警、联锁停机

氧气含量监测

• 受限空间作业：氧含量19.5-23.5%

• 惰性气体保护：氧含量<8%（防止燃烧）

六、分析仪表的安装与维护

6.1 取样系统设计

分析仪表的准确性很大程度上取决于取样系统：

• 取样点选择：代表性、便于维护

• 取样管路：材质耐腐蚀、管径适当、保温伴热

• 过滤预处理：去除悬浮物、气泡、油污

• 流路设计：快速回路、旁通排放、标定流路

6.2 校准与维护

pH计校准

• 两点校准：pH 4.00、7.00或pH 7.00、10.00

• 三点校准：pH 4.00、7.00、10.00（高精度要求）

• 校准频率：每周至每月（根据应用）

溶解氧校准

• 空气校准：100%饱和度

• 零点校准：无氧溶液（亚硫酸钠）

• 校准频率：膜法每月，光学法每季度

电导率校准

• 标准溶液校准：KCl标准溶液

• 电极常数校准

七、行业趋势与展望

7.1 光学传感器全面替代电化学

光学法pH、光学法溶解氧等光学传感器无需电解液、维护量低、寿命长，正在快速替代传统电化学传感器。

7.2 多参数集成与智能诊断

一台仪表集成多个参数测量，内置传感器健康诊断和预测维护功能，降低维护成本。

7.3 物联网与数字孪生

分析仪表数据上云，结合数字孪生技术，实现工艺优化和预测性决策。

7.4 国产替代加速

国产分析仪表在精度、稳定性方面持续进步，性价比优势明显，在环保监测、工业过程控制等领域快速扩大应用。

瑞德富仕RDFS作为国内领先的工业仪表制造商，在分析仪表领域拥有pH、电导率、溶解氧、浊度、COD、氨氮等全系列产品线，产品通过CCEP环保认证、CE认证，可为污水处理、电力、食品医药、石油化工等各行业客户提供一站式的分析测量解决方案。

结语

分析仪表是工业过程的"化学眼睛"，直接测量决定产品质量、工艺效率、环境合规的关键参数。从污水处理厂的曝气控制和出水监测，到电厂水汽质量的化学监督；从制药用水的合规监测，到食品饮料的过程控制——分析仪表在每一个应用场景都发挥着不可替代的作用。瑞德富仕RDFS深耕工业分析测量领域多年，依托强大的研发实力和完善的制造体系，为各行业客户提供了精准、可靠、易维护的分析仪表解决方案。面向未来，瑞德富仕RDFS将继续以技术创新为驱动，推动分析仪表向光学化、智能化、物联网化方向发展，与广大工业用户携手，共同推动中国工业的高质量发展。
