引言：调节阀——工业过程的“控制之手”

调节阀是工业过程控制系统中最重要的最终执行元件。它接收来自控制系统的控制信号（气压、电流或电压），按照信号指令改变阀门的开度，从而精确调节管道中介质（液体、气体、蒸汽）的流量、压力和温度，实现对生产过程的自动控制。据中国阀门行业协会2024年统计，中国调节阀市场规模已突破280亿元人民币，年增长率保持在8%以上。在现代化工业生产中，约有80%以上的过程控制回路采用调节阀作为最终执行元件。调节阀的性能直接决定了控制系统的控制品质和工艺过程的稳定性。调节阀虽非测量仪表，但在工业仪表系列中与测量仪表密不可分——测量仪表提供“感知”功能，调节阀提供“执行”功能，二者共同构成完整的自动控制系统。本文将聚焦调节阀的技术分类、选型要点以及在电力、石油化工、污水处理、暖通空调等重点行业的应用实践。

一、调节阀技术分类与选型

1.1 按驱动方式分类

气动调节阀

• 驱动能源：压缩空气（通常0.3-0.7MPa）

• 优势：结构简单、响应速度快、防爆性能好、成本较低

• 局限：需配置空压机系统，调节精度受气源压力影响

• 典型应用：石油化工、污水处理、多数工业过程

电动调节阀

• 驱动能源：电能（220V AC或24V DC）

• 优势：无需气源、调节精度高、可远程控制、便于集成

• 局限：成本较高、防爆要求高、响应速度较气动慢

• 典型应用：暖通空调、楼宇自动化、电力辅机系统

电液调节阀

• 驱动能源：电能+液压

• 优势：推力大、响应快、精度高

• 局限：系统复杂、维护要求高、成本高

• 典型应用：大型电站、高压给水系统

自力式调节阀

• 驱动能源：介质自身压力或温度

• 优势：无需外供能源、结构简单

• 局限：调节精度较低、适用范围有限

• 典型应用：简单调节场合、备用系统

1.2 按阀体结构分类

笼式调节阀（套筒阀）

• 结构：阀芯在套筒内移动，套筒上开有多个对称窗口

• 特点：稳定性好、噪声低、可选用不同开窗套筒实现不同流量特性

• 典型应用：中等压力和温度的通用场合

单座调节阀

• 结构：阀芯与阀座一一对应，单一密封面

• 特点：泄漏量小、调节精度高

• 典型应用：高压差、清洁介质、对泄漏要求高的场合

双座调节阀

• 结构：阀芯有两个密封面，上下游压差由两个阀座分担

• 特点：推力大、不平衡力小、稳定性好

• 典型应用：大口径、中低压差场合

蝶阀

• 结构：阀板绕阀杆旋转90°实现开关

• 特点：结构简单、重量轻、流通能力大

• 典型应用：大口径、低压差、低调节精度要求

角阀

• 结构：阀体呈直角形，流体方向改变90°

• 特点：流体阻力小、自洁性好

• 典型应用：浆液、黏稠流体、含固体颗粒介质

偏心旋转阀（凸轮挠曲阀）

• 结构：阀芯偏心旋转，与阀座产生摩擦

• 特点：流通能力大、密封性好、可调比高

• 典型应用：高粘度、含少量颗粒的介质

1.3 流量特性

调节阀的流量特性是指阀门开度与流量的关系：

线性特性

• 流量与开度成正比

• 适用于系统阻力恒定、压差稳定的场合

等百分比特性（对数特性）

• 流量变化率与开度变化率成正比

• 适用于系统阻力变化大、压差不稳定的场合

• 是最常用的流量特性

快开特性

• 开度较小时流量快速增加

• 适用于快速启闭或两位式控制

抛物线特性

• 介于线性和等百分比之间

• 适用于特定工艺要求

1.4 关键性能参数

可调比（R）

• 定义：最大流量与最小流量之比

• 典型值：30:1、50:1、100:1

• 意义：调节阀的调节范围

泄漏等级

• 定义：阀门全关时的泄漏量

• 标准：ANSI/FCI 70-2或GB/T 4213

• 等级：I~VI级（VI级为金属密封，泄漏量极小）

流通能力（Cv值）

• 定义：阀门全开时，在特定压差下通过的流量

• 选型依据：根据工艺计算的Cv值选择合适规格

耐温耐压等级

• 定义：阀门允许的工作温度和压力

• 标准：ASME B16.34或GB/T 12224

二、电力行业：高温高压与精准控制

2.1 锅炉给水调节

应用场景 锅炉给水调节是火电厂最重要的调节回路之一：

• 被调参数：汽包水位

• 调节阀：给水调节阀（通常为笼式或单座调节阀）

• 控制要求：水位波动<±30mm，高精度、高可靠性

技术要求

• 高压差：给水调节阀前后压差可达20MPa以上

• 高温度：给水温度200°C以上

• 低噪声：高压差易产生空化和噪声，需选用低噪声阀芯

某1000MW超超临界机组给水控制（2024年案例） 该机组采用瑞德富仕RDFS生产的给水调节阀：

• 阀体材质：P91（耐高温高压合金钢）

• 口径：DN150

• 压力等级：Class 2500

• 配套电动执行机构，输出力矩满足高压差需求

• 投运后给水控制稳定，水位波动控制在±15mm以内

2.2 主蒸汽温度控制

应用场景 过热蒸汽和再热蒸汽温度控制：

• 被调参数：蒸汽温度

• 调节方式：喷水减温（喷水调节阀）

• 控制要求：温度波动<±5°C

技术方案

• 喷水减温器：在蒸汽管道上安装喷水装置

• 调节阀：给水调节阀或专门的减温水调节阀

• 控制逻辑：根据蒸汽温度调整喷水量

2.3 汽轮机高压调节

汽轮机进汽控制 汽轮机进汽量通过高压调节阀控制：

• 阀门类型：多个（通常4个）调节阀并联

• 控制方式：阀门按特定顺序开启，实现流量曲线优化

• 执行机构：电液伺服机构，响应速度快

DEH系统（数字电液调节系统） 现代大型汽轮机采用DEH系统：

• 接收协调控制系统（CCS）或自动调度指令

• 控制高压调节阀开度

• 实现机炉协调控制、一次调频等功能

2.4 循环水系统控制

凝汽器循环水调节

• 被调参数：凝汽器真空或循环水出口温度

• 调节阀：循环水泵出口调节阀或旁路调节阀

• 控制目标：优化真空度，降低发电煤耗

三、石油化工行业：严苛工况与安全控制

3.1 反应器进料控制

应用场景 化工反应器的原料进料精确控制：

• 被调参数：反应器液位、进料流量

• 调节阀：进料调节阀（单座或笼式）

• 控制要求：流量精度高，响应速度快

技术要求

• 耐腐蚀：化工介质多为酸碱有机物，需选用耐腐蚀材质

• 耐高温高压：部分反应条件苛刻

• 防泄漏：对环境安全要求高

某乙烯装置裂解炉进料控制（2024年案例） 该装置采用瑞德富仕RDFS的进料调节阀：

• 阀体材质：316L不锈钢（耐烯烃腐蚀）

• 执行机构：气动薄膜式（防爆型）

• 配置阀门定位器，实现精确流量控制

• 与DCS系统集成，实现自动配料

3.2 塔器液位与回流控制

精馏塔控制 精馏塔是石化装置的核心设备：

• 回流控制：回流液调节阀控制回流量

• 塔釜液位：釜液调节阀控制液位

• 进料控制：进料调节阀控制进料量

技术选型

• 角阀：塔器与管道连接常用角阀，流体方向改变

• 笼式阀：通用性强，适用于多种工况

• 蝶阀：大口径、低压差场合

3.3 蒸汽系统控制

蒸汽减压

• 应用：过热蒸汽减温减压后供工艺使用

• 调节阀：蒸汽减压阀（自力式或电动）

• 控制目标：稳定的蒸汽压力和温度

蒸汽温度控制

• 应用：通过喷水减温控制蒸汽温度

• 调节阀：减温水调节阀

• 控制要求：温度控制精度高，响应快

3.4 安全联锁

ESD系统（紧急停车系统） 在紧急情况下快速切断物料：

• 切断阀：安全阀（电磁阀控制的气动阀或电动阀）

• 动作时间：通常要求<1秒

• 可靠性：需达到SIL 2或更高认证

瑞德富仕RDFS的ESD切断阀：

• 采用弹簧复位气动执行机构

• 断气自动关闭，确保安全

• 通过TÜV SIL 2认证

• 已在多个石化企业ESD系统中应用

四、污水处理行业：耐腐蚀与可靠运行

4.1 曝气量控制

应用场景 污水处理曝气池的溶解氧控制：

• 被调参数：溶解氧浓度

• 调节阀：曝气风机出口调节阀或电动执行器

• 控制方式：DO与风机/调节阀联动

技术方案

• 调节对象：鼓风机出口压力或曝气池供气支管阀门

• 控制精度：DO控制精度±0.5 mg/L

• 节能效果：精确曝气可节能20-30%

某10万吨/日污水处理厂曝气改造（2024年案例） 该厂2024年完成曝气系统智能化改造：

• 采用瑞德富仕RDFS的电动执行器+调节阀

• 配套DO在线监测，实现恒DO控制

• 溶解氧控制波动从±1.5 mg/L降至±0.3 mg/L

• 曝气能耗降低约22%，年节电约150万度

4.2 加药控制

化学除磷/加药

• 应用：PAC、PAM等药剂投加

• 调节阀：计量泵出口调节阀或隔膜阀

• 控制方式：根据进水水质自动调整投加量

碳源投加

• 应用：反硝化脱氮的碳源投加（乙酸钠、甲醇等）

• 调节阀：计量调节阀

• 控制目标：根据进水TN和出水要求自动调整

4.3 污泥脱水控制

絮凝剂投加

• 应用：PAM絮凝剂投加，促进污泥絮凝

• 调节阀：计量泵+调节阀

• 控制目标：根据污泥浓度自动调整投加量

4.4 水位控制

进水调节

• 应用：进水泵房、调节池水位控制

• 调节阀：出水调节阀或溢流调节阀

• 控制目标：维持稳定水位，防止水淹或抽空

五、暖通空调与楼宇自动化

5.1 空调系统控制

新风机组控制

• 被调参数：送风温度、湿度

• 调节阀：冷水/热水调节阀，加湿/除湿调节阀

• 控制方式：根据设定值自动调节冷/热量

风机盘管控制

• 调节阀：电动两通阀或三通阀

• 控制方式：根据室内温度控制盘管水流量

• 典型应用：办公楼、酒店、商铺

案例：某大型商业综合体楼宇自控系统（2024年） 该综合体2024年完成了楼宇自控系统升级：

• 采用瑞德富仕RDFS的电动调节阀（电动执行器+调节阀）

• 2000余个控制点，实现全楼空调、照明、通风集中控制

• 与BA系统集成，实现节能优化运行

• 预计年节能可达15%以上

5.2 供热系统控制

换热站控制

• 应用：集中供热的一次网/二次网调节

• 调节阀：电动调节阀或自力式调节阀

• 控制参数：供回水温度、压力

散热器控制

• 应用：分户计量供热系统

• 调节阀：温控阀（自动调节散热器水量）

5.3 洁净空调

医院、制药、电子厂房

• 要求：温度±1°C，湿度±5%

• 调节阀：精密调节阀，配套温湿度传感器

• 控制方式：变频+调节阀联合控制

六、调节阀的安装与维护

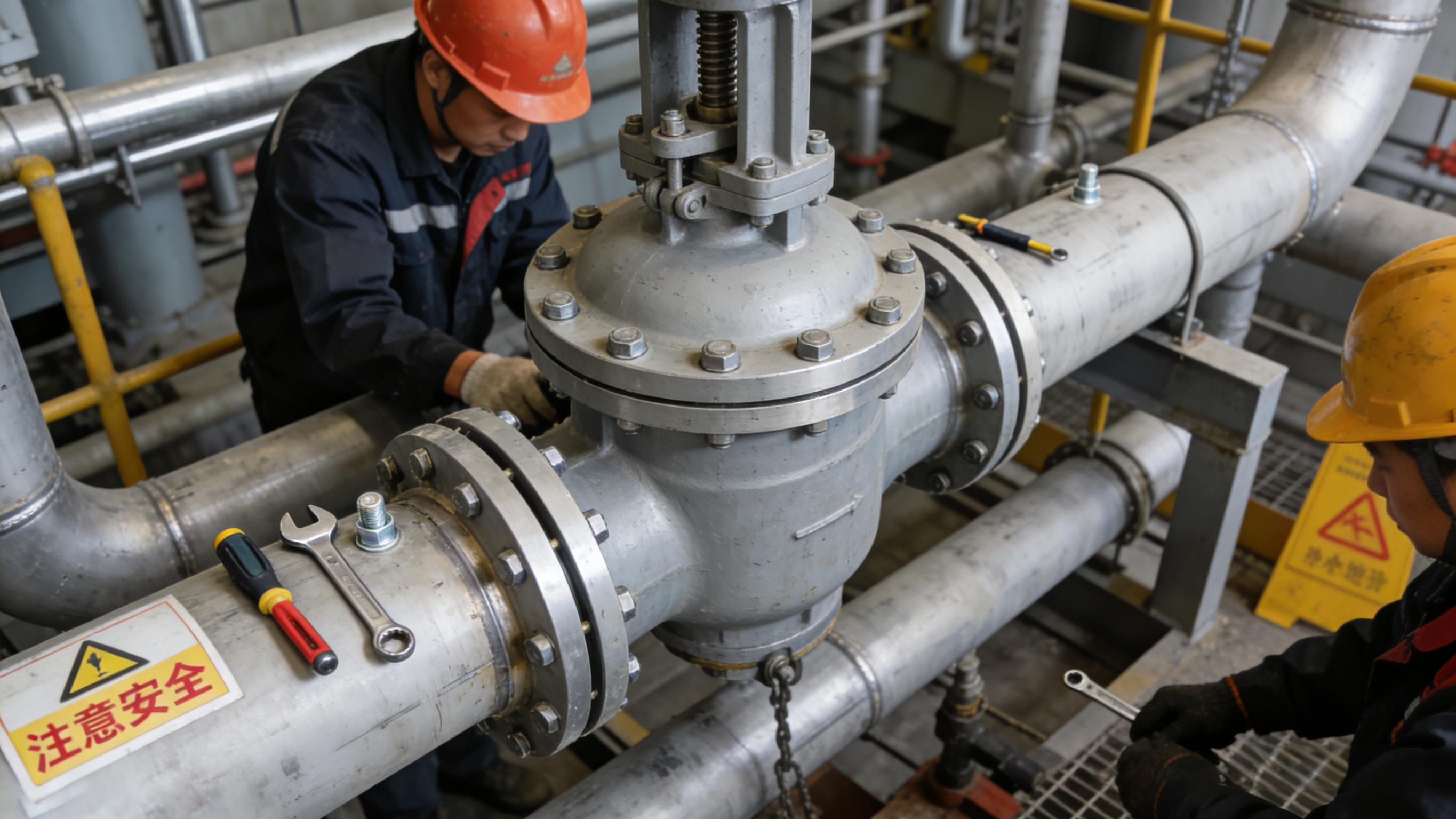

6.1 安装要点

管道配置

• 直管段：阀前后保证足够直管段（上游≥10D，下游≥5D）

• 流向：按照阀体标注的流向安装

• 支撑：阀体应有独立支撑，避免管道应力

执行机构安装

• 气动：气源管路干净、干燥，油雾器需定期加油

• 电动：电源可靠，接线正确，防护等级匹配环境

附件配置

• 阀门定位器：提高控制精度，改善响应特性

• 过滤减压阀：气动阀供气必须配置

• 限位开关：反馈阀门位置信号

6.2 调试要点

气动调节阀调试

1. 检查气源压力是否正常

2. 手动操作阀杆，检查灵活性

3. 接入定位器信号，测试全行程

4. 调整定位器零点和量程

5. 测试控制响应特性

电动调节阀调试

1. 检查电源电压是否匹配

2. 手动操作阀杆，检查灵活性

3. 接入控制信号，测试全行程

4. 设置限位开关位置

5. 测试控制响应特性

七、行业趋势与展望

7.1 智能化与数字化

智能阀门定位器内置微处理器，支持：

• 故障诊断与预警

• 远程参数调整

• 运行数据记录与分析

• 与DCS/PLC无缝集成

7.2 节能与低噪声

低功耗执行器、低噪声阀芯设计，满足节能环保要求。

7.3 物联网集成

阀门状态通过无线网络上传，实现远程监控和预测性维护。

7.4 国产替代加速

国产调节阀在高温高压、耐腐蚀、防爆等领域持续突破，性价比优势明显。

瑞德富仕RDFS作为国内领先的工业阀门制造商，拥有调节阀、执行器、切断阀等全系列产品，可为电力、石油化工、污水处理、暖通空调等各行业客户提供一站式的阀门控制解决方案。

结语

调节阀是工业过程的“控制之手”，是过程控制系统中最重要的最终执行元件。从火电厂的锅炉给水控制，到石油化工装置的精确配料；从污水处理的曝气优化，到楼宇空调的舒适调节——调节阀在每一个应用场景都发挥着不可替代的作用。

瑞德富仕RDFS深耕工业阀门领域多年，依托强大的研发实力和完善的制造体系，为各行业客户提供了可靠、精准、耐用的调节阀产品。面向未来，瑞德富仕RDFS将继续以技术创新为驱动，推动调节阀向智能化、数字化方向发展，与广大工业用户携手，共同推动中国工业的高质量发展。
