引言：执行机构——阀门控制的动力之源

执行器是调节阀系统的“动力引擎”，它接收控制系统发出的控制信号，并将信号转换为推动阀门阀杆运动的机械力或力矩，从而改变阀门的开度。执行器的性能直接影响调节阀的响应速度、控制精度和运行可靠性。阀门定位器则是执行器的“智能大脑”，它接收控制系统的标准信号（4-20mA），与阀门的实际位置进行比较，根据偏差调整输出信号，驱动执行机构精确动作，使阀门开度与控制信号精确对应。定位器还能提供阀门状态反馈、故障诊断、参数配置等功能。据中国阀门行业协会2024年统计，执行器和定位器市场规模已突破120亿元人民币，占调节阀系统总产值的30%以上。随着智能制造和工业物联网的深入发展，执行器和定位器正从单纯的机械执行部件演变为智能化的过程控制终端。本文将系统梳理执行器和定位器的技术分类、选型要点以及在电力、石油化工、污水处理、暖通空调等重点行业的应用实践。

一、执行器技术分类与选型

1.1 气动执行器

薄膜式执行器

• 工作原理：气压信号推动薄膜，带动阀杆运动

• 输出力：3000N-10000N

• 特点：结构简单、价格便宜、可靠性高

• 应用：中小口径调节阀、传统工业过程

活塞式执行器

• 工作原理：气压推动活塞在气缸内运动

• 输出力：可达数十吨

• 特点：输出力大、响应速度快、结构紧凑

• 应用：大口径调节阀、高压差场合

气动执行器的优势

• 结构简单，可靠性高

• 响应速度快（通常<1秒）

• 固有防爆特性，无需防爆措施

• 维护成本低

气动执行器的局限

• 需要压缩空气气源

• 定位精度受气源压力波动影响

• 难以实现远程连续调节（需配置电气阀门定位器）

1.2 电动执行器

电动执行器的类型

角行程电动执行器

• 输出形式：输出轴旋转90°

• 典型应用：蝶阀、球阀、风门

• 特点：结构紧凑、安装方便

直行程电动执行器

• 输出形式：输出杆直线运动

• 典型应用：单座阀、笼式阀、闸阀

• 特点：输出力大，可驱动大口径阀门

多回转电动执行器

• 输出形式：输出轴多圈旋转

• 典型应用：截止阀、闸阀、隔膜阀

• 特点：输出扭矩大，可用于远程驱动

电动执行器的优势

• 无需压缩空气气源

• 调节精度高，可实现精确定位

• 便于与DCS/PLC系统集成

• 可实现远程控制和状态反馈

电动执行器的局限

• 需要供电电源

• 固有特性不如气动执行器防爆

• 成本较高

• 响应速度较气动慢

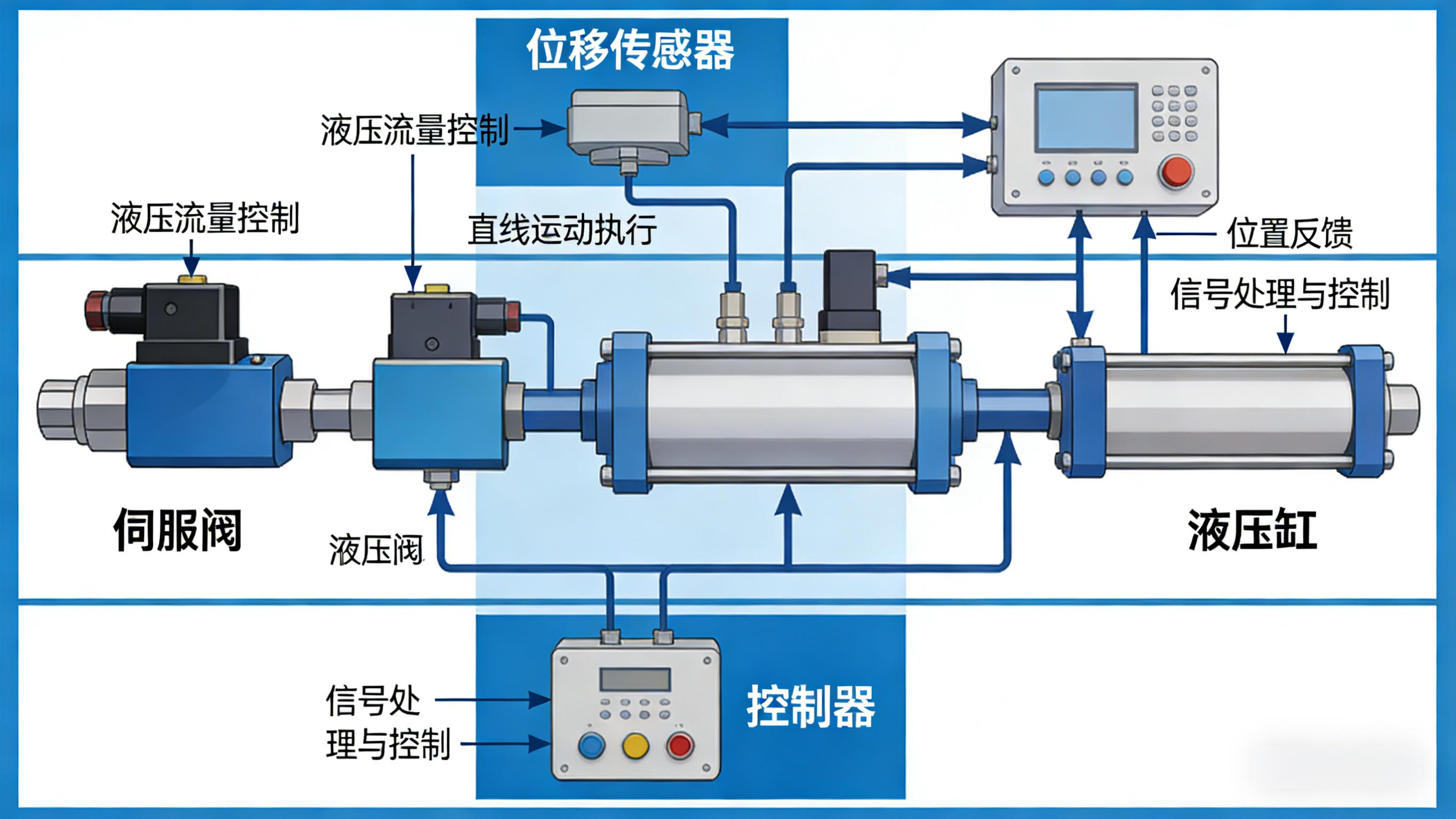

1.3 电液执行器

工作原理

• 电液伺服系统：电信号控制液压系统，驱动执行机构

• 特点：结合了电动和液压的优点

优势

• 输出力大（可达数百吨）

• 响应速度快

• 定位精度高

• 适用于高压、大口径阀门

局限

• 系统复杂，维护要求高

• 成本高

• 需要液压站和油路系统

典型应用

• 大型电站主蒸汽阀门

• 高压给水系统阀门

• 特殊高压工况阀门

1.4 关键性能参数

输出力/扭矩

• 定义：执行器能够输出的最大力或扭矩

• 选型依据：必须大于阀门所需的操作力/扭矩，并留有安全余量（通常1.5-2倍）

行程时间

• 定义：从全开 到全关 或反之所需时间

• 影响因素：气源压力（气动）、电源电压（电动）

• 典型值：气动薄膜执行器3-10秒，电动执行器10-60秒

分辨率

• 定义：执行器能够识别的最小信号变化

• 意义：决定调节精度

• 典型值：0.1%-0.5%

防护等级

• 定义：外壳防护等级（IP代码）

• 选型依据：安装环境（室内/室外、防尘/防水）

• 典型值：IP65（防喷水）、IP67（短时浸水）、IP68（水下）

防爆等级

• 定义：适用于危险区域的防爆类型

• 标准：GB 3836、IEC 60079

• 类型：Ex d（隔爆）、Ex ia（本安）、Ex nA（无火花）

二、阀门定位器技术分类

2.1 气动阀门定位器

工作原理

• 接收4-20mA控制信号

• 将信号转换为气压信号输出到气动执行器

• 通过反馈杆与阀杆连接，实现位置闭环

类型

• 单作用定位器：输出一个气压信号

• 双作用定位器：输出两个气压信号，控制气缸两个腔

特点

• 结构简单，可靠性高

• 适用于气动执行器

• 成本较低

• 响应速度和精度一般

2.2 电气阀门定位器（电-气定位器）

工作原理

• 接收4-20mA控制信号

• 将电信号转换为电信号，驱动电机

• 电机带动调压阀，输出气压到执行器

• 反馈信号通过电位器或编码器获取

特点

• 适用于需要精确控制的气动执行器

• 响应速度快，定位精度高

• 可实现分程控制

• 成本较高

2.3 智能阀门定位器

技术特点

• 内置微处理器和通信接口

• 支持HART、PROFIBUS、FF、Modbus等工业总线

• 可进行参数配置、诊断和调试

• 支持远程监控和数据采集

功能优势

• 精确控制：定位精度可达0.1%

• 诊断功能：监测执行器、阀门状态，预警故障

• 参数配置：通过手操器或DCS系统在线调整

• 数据通信：支持总线通信，实现数字化集成

市场趋势2024-2025年，智能定位器在新建项目中渗透率已超过60%，正在快速替代传统机械定位器。

三、执行器与定位器在电力行业的应用

3.1 汽轮机控制

DEH系统（数字电液调节系统）

• 应用：汽轮机高/中压调节阀、再热蒸汽阀

• 执行器：电液伺服执行器（高压抗燃油系统）

• 特点：响应速度极快（毫秒级），精度高

• 功能：转速控制、负荷控制、一次调频

某1000MW机组DEH改造（2024年案例）该机组2024年完成DEH系统升级：

• 采用瑞德富仕RDFS的电液伺服执行器

• 响应时间<50ms，控制精度<0.1%

• 实现汽轮机自动启停和协调控制

• 机组运行稳定性大幅提升

3.2 锅炉给水控制

给水调节阀执行器

• 执行器：气动薄膜执行器或电动执行器

• 定位器：智能阀门定位器

• 要求：高压差下稳定运行，控制精度高

3.3 一次风门控制

燃烧器风门执行器

• 执行器：电动执行器（角行程）

• 应用：锅炉燃烧器一次风、二次风风门

• 功能：调节风量，优化燃烧

四、执行器与定位器在石油化工行业的应用

4.1 反应器控制

进料切断

• 执行器：气动切断阀（带弹簧复位）

• 定位器：电磁阀或气动定位器

• 要求：快速动作（<1秒），高可靠性

连续进料调节

• 执行器：气动调节阀+智能定位器

• 要求：精确流量控制，响应速度快

4.2 储罐系统

储罐进料阀

• 执行器：电动执行器（球阀/蝶阀）

• 定位器：智能定位器，支持总线通信

• 功能：远程控制，与液位计联锁

某石化储罐区自动化项目（2024年案例）该储罐区2024年完成自动化改造：

• 采用瑞德富仕RDFS的电动执行器+智能定位器

• 共200余台关键阀门实现远程控制

• 与液位计联锁，实现自动进料和切断

• 罐区操作效率提升50%，人工干预减少70%

4.3 安全系统

ESD紧急切断

• 执行器：气动切断阀（弹簧复位型）

• 控制：电磁阀直接控制

• 要求：断气自动关闭，满足SIL认证

MSD主安全阀

• 执行器：气动执行器+定位器

• 功能：与SIS系统联锁，实现紧急释放

五、执行器与定位器在污水处理行业的应用

5.1 曝气系统

鼓风机出口风门

• 执行器：电动执行器（角行程）

• 定位器：智能定位器，支持4-20mA信号

• 功能：调节曝气量，与DO联动

某大型污水厂曝气改造（2024年）该厂采用瑞德富仕RDFS的执行器系统：

• 30台鼓风机出口风门全部配套电动执行器

• 与DO在线监测联动，实现精确曝气控制

• 能耗降低25%，年节电约200万度

5.2 加药系统

计量泵执行器

• 执行器：隔膜计量泵（自带执行机构）

• 控制：变频调速+电动调节阀

• 功能：精确控制药剂投加量

5.3 污泥处理

污泥阀

• 执行器：气动执行器（耐腐蚀）

• 应用：污泥管路阀门

• 特点：适应恶劣环境，防腐要求高

六、执行器与定位器在暖通空调行业的应用

6.1 空调系统

水系统调节阀

• 执行器：电动执行器（直行程/角行程）

• 定位器：集成式定位器

• 应用：冷水/热水调节阀

风系统风阀

• 执行器：电动执行器（角行程）

• 应用：新风阀、排风阀、风量调节阀

某商业综合体BA系统（2024年案例）该综合体采用瑞德富仕RDFS的执行器：

• 1000+台电动执行器纳入BA系统

• 实现空调、通风、照明集中控制

• 能耗降低18%，运维效率提升40%

6.2 供热系统

换热站执行器

• 执行器：电动调节阀执行器

• 功能：调节一次网/二次网流量，控制供回水温度

七、执行器与定位器的安装

执行器安装

• 安装方向：按照说明书要求，通常垂直安装

• 固定牢固：避免振动影响

• 连杆连接：阀杆与执行器输出杆连接同心

• 手动机构：保留手动操作机构

定位器安装

• 反馈连接：反馈杆与阀杆连接牢固

• 零位调整：安装后需校准零位和量程

• 气源过滤：气动定位器供气需过滤除油除水

7.2 调试要点

气动执行器调试

1. 检查气源压力

2. 手动操作测试

3. 接入控制信号测试

4. 调整定位器参数

电动执行器调试

1. 检查电源电压

2. 手动操作测试

3. 设置限位开关

4. 接入控制信号测试

5. 调整定位精度

7.3 维护要点

定期检查

• 执行器外观检查：无腐蚀、无损坏

• 连接部件检查：无松动、无磨损

• 供气/供电检查：压力正常、电压稳定

定期保养

• 气动：润滑运动部件、清洗过滤器

• 电动：检查齿轮箱油位、清洁散热片

• 定位器：校准零位和量程

八、行业趋势与展望

8.1 智能化与数字化

智能执行器和定位器成为主流：

• 内置诊断算法，预测故障

• 支持工业4.0和物联网集成

• 实现远程监控和维护

8.2 总线通信普及

现场总线和工业以太网应用扩大：

• HART、PROFIBUS、FF、Modbus

• 减少布线，降低成本

• 实现双向通信和诊断

8.3 节能与环保

低功耗设计、减少气源/电源消耗，满足节能环保要求。

8.4 国产替代加速

国产执行器和定位器在性能和可靠性方面持续提升，性价比优势明显。

瑞德富仕RDFS作为国内领先的工业执行器制造商，拥有气动执行器、电动执行器、智能定位器等全系列产品，可为电力、石油化工、污水处理、暖通空调等各行业客户提供一站式的阀门驱动解决方案。

结语

执行器和定位器是调节阀系统的“动力核心”和“智能大脑”，其性能直接决定了工业过程控制的品质和可靠性。从汽轮机的精密转速控制，到石油化工装置的精确配料；从污水处理的曝气优化，到楼宇空调的舒适调节——执行器和定位器在每一个应用场景都发挥着不可替代的作用。

瑞德富仕RDFS深耕工业执行机构领域多年，依托强大的研发实力和完善的制造体系，为各行业客户提供了可靠、精准、智能的执行器和定位器产品。面向未来，瑞德富仕RDFS将继续以技术创新为驱动，推动执行器向智能化、网络化方向发展，与广大工业用户携手，共同推动中国工业的高质量发展。
