引言：工业传感器——设备状态的"感知神经"

在工业自动化领域，除了温度、压力、流量、液位等过程参数测量外，还有一类重要的传感器用于监测机械设备的运行状态：位移传感器监测机械位置和运动轨迹，速度传感器监测转速和线速度，振动传感器监测机械振动状态。这些传感器是设备状态监测、故障诊断和预测性维护的基础，直接关系到设备的安全运行和生产效率。

据中国仪器仪表行业协会2024年统计，工业传感器（含位移、速度、振动等）市场规模已突破120亿元人民币，年增长率超过15%。随着智能制造和工业4.0的深入推进，设备状态监测和预测性维护成为工业企业的核心需求，推动了工业传感器市场的快速增长。

本文将系统梳理位移、速度、振动传感器的技术分类、选型要点以及在电力、钢铁冶金、石化、轨道交通等重点行业的应用实践。

一、工业传感器技术全景

1.1 位移传感器

电感式接近开关

• 工作原理：电磁感应，检测金属物体接近

• 检测距离：1-40mm（根据型号）

• 特点：非接触、响应快、寿命长、不受油污影响

• 应用：金属物体位置检测、限位开关、计数

电容式接近开关

• 工作原理：检测电容变化，可检测金属和非金属

• 检测距离：1-25mm

• 特点：可检测非金属（塑料、液体、粉末）

• 应用：液位检测、非金属物体检测

光电开关

• 工作原理：发射光束，检测物体遮挡或反射

• 类型：对射式、反射式、漫反射式

• 检测距离：几厘米至数十米

• 特点：检测距离远、响应快、精度高

• 应用：物体检测、定位、计数、安全防护

激光位移传感器

• 工作原理：激光三角测量或时间飞行（ToF）

• 测量范围：几毫米至数米

• 精度：±0.01mm-±0.1mm

• 特点：高精度、非接触、响应快

• 应用：精密定位、尺寸测量、形变监测

磁致伸缩位移传感器

• 工作原理：磁致伸缩效应，测量磁环位置

• 测量范围：50mm-5000mm

• 精度：±0.01%-±0.05%

• 特点：高精度、绝对位置、无磨损

• 应用：液压缸行程测量、阀门位置反馈

拉绳式位移传感器

• 工作原理：拉绳带动电位器或编码器

• 测量范围：100mm-50000mm

• 精度：±0.1%-±0.5%

• 特点：量程大、安装方便

• 应用：大型设备行程测量、闸门开度测量

1.2 速度传感器

编码器（旋转编码器）

• 工作原理：光电或磁电转换，将旋转角度转换为脉冲信号

• 类型：增量式、绝对式

• 分辨率：每转脉冲数从几十到数万

• 特点：高精度、高分辨率、响应快

• 应用：电机转速测量、位置控制、数控机床

测速发电机

• 工作原理：发电机原理，输出电压与转速成正比

• 特点：结构简单、模拟输出

• 应用：传统调速系统、教学演示

霍尔转速传感器

• 工作原理：检测齿轮或磁铁的磁场变化

• 特点：非接触、结构简单、成本低

• 应用：发动机转速、车轮转速

多普勒雷达测速

• 工作原理：发射微波，检测反射信号的多普勒频移

• 特点：非接触、可测运动物体

• 应用：皮带速度、车辆速度

1.3 振动传感器

加速度传感器（加速度计）

• 工作原理：压电效应或MEMS技术，检测振动加速度

• 测量范围：±2g-±500g

• 频率范围：0.1Hz-20kHz

• 特点：灵敏度高、频响宽

• 应用：振动监测、冲击检测、运动分析

速度传感器（速度计）

• 工作原理：磁电感应或压电效应

• 频率范围：10Hz-2kHz

• 特点：对中低频振动敏感

• 应用：旋转机械振动监测

位移传感器（涡流式）

• 工作原理：涡流效应，检测轴振动位移

• 测量范围：0-2mm

• 频率范围：0-10kHz

• 特点：非接触、高精度

• 应用：旋转机械轴振动监测

1.4 2024-2025年技术趋势

MEMS技术普及MEMS加速度计和陀螺仪成本持续下降，在工业领域应用快速扩大。

无线传感器无线振动传感器、无线编码器在设备状态监测中快速普及，降低布线成本。

边缘计算集成传感器内置边缘计算能力，本地完成数据预处理和故障诊断。

AI辅助诊断传感器数据结合AI算法，实现设备故障的智能诊断和预测。

二、电力行业：旋转机械状态监测

2.1 汽轮机状态监测

TSI系统（汽轮机监视仪表）TSI系统是汽轮机保护的核心，监测关键参数：

• 轴振动：涡流位移传感器，监测轴径向振动

• 轴位移：涡流位移传感器，监测轴向位移

• 转速：磁电或霍尔转速传感器

• 键相：转速参考信号，用于振动分析

某1000MW机组TSI系统升级（2024年案例）该机组2024年完成TSI系统升级：

• 采用瑞德富仕RDFS的涡流位移传感器

• 8个轴振测点，4个轴位移测点

• 与ETS保护系统联动，实现振动超限跳机

• 支持振动频谱分析，辅助故障诊断

2.2 发电机状态监测

监测参数

• 定子绕组温度：热电偶/热电阻

• 转子振动：涡流位移传感器

• 气隙监测：电容或电涡流传感器

2.3 风力发电机组

监测参数

• 主轴振动：加速度传感器

• 齿轮箱振动：加速度传感器

• 发电机振动：加速度传感器

• 叶片转速：编码器或霍尔传感器

三、钢铁冶金行业：重型设备监测

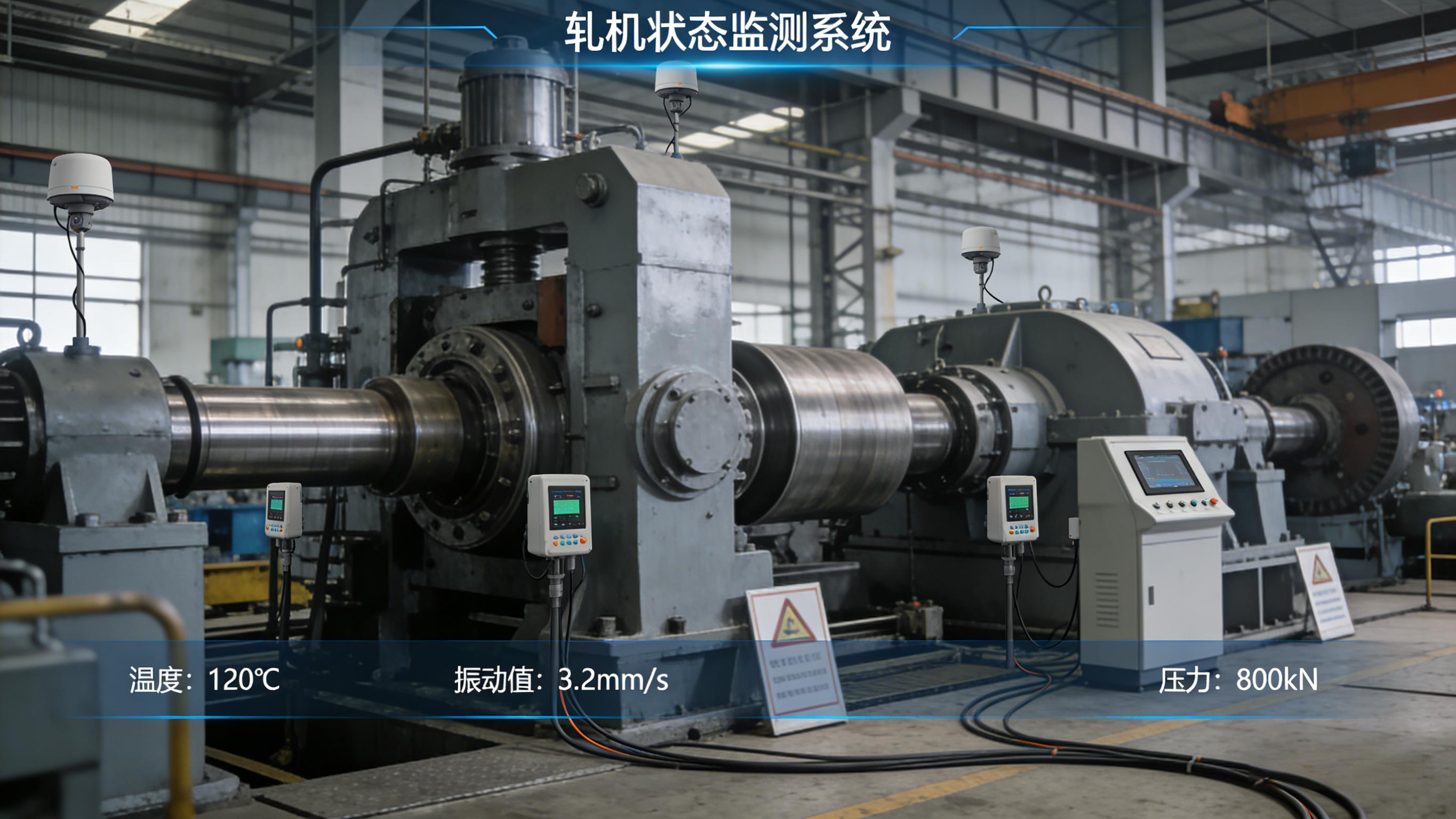

3.1 轧机状态监测

监测参数

• 轧辊振动：加速度传感器

• 轧辊位置：磁致伸缩位移传感器

• 轧制力：压力传感器

• 电机转速：编码器

某热连轧生产线状态监测（2024年）该生产线2024年完成状态监测系统建设：

• 采用瑞德富仕RDFS的振动传感器和位移传感器

• 覆盖粗轧机、精轧机等关键设备

• 实现振动趋势分析和故障预警

• 非计划停机减少30%，维护成本降低25%

3.2 高炉设备监测

监测参数

• 炉顶设备位置：拉绳式位移传感器

• 探尺位置：编码器或重锤式传感器

• 冷却水流量：流量计

3.3 起重设备监测

监测参数

• 起升高度：编码器或拉绳传感器

• 小车位置：编码器或激光测距

• 吊具位置：接近开关

四、石化行业：旋转设备监测

4.1 压缩机状态监测

监测参数

• 轴振动：涡流位移传感器

• 轴位移：涡流位移传感器

• 轴承温度：热电阻

• 转速：编码器或霍尔传感器

某石化企业压缩机监测（2024年）该企业2024年完成关键压缩机状态监测系统：

• 采用瑞德富仕RDFS的振动传感器

• 10台大型离心压缩机纳入监测

• 实现振动趋势分析和故障预警

• 成功预警2起轴承故障，避免重大事故

4.2 泵组状态监测

监测参数

• 轴承振动：加速度传感器

• 电机电流：电流传感器

• 出口压力：压力变送器

4.3 风机状态监测

监测参数

• 轴承振动：加速度传感器

• 转速：编码器

• 风门位置：编码器或电位器

五、轨道交通行业：安全运行保障

5.1 列车速度监测

测速方式

• 编码器：安装在车轴上

• 多普勒雷达：非接触测速

• GPS/北斗：定位测速

5.2 道岔监测

监测参数

• 道岔位置：接近开关或位移传感器

• 转辙机电流：电流传感器

• 道岔密贴：位移传感器

5.3 轨道监测

监测参数

• 轨道几何参数：激光位移传感器

• 钢轨温度：温度传感器

• 轨道振动：加速度传感器

六、工业传感器的选型与安装

6.1 选型要点

6.2 安装要点

振动传感器安装

• 安装在轴承座或机壳上

• 确保安装面平整、清洁

• 使用磁座或胶粘方式固定

• 避免安装在振动传递路径的节点上

编码器安装

• 确保轴对中，避免偏心和振动

• 使用柔性联轴器

• 注意防护等级，防止粉尘和液体进入

位移传感器安装

• 确保探头与被测面间隙合适

• 避免电磁干扰

• 注意温度影响，必要时进行补偿

6.3 常见故障诊断

七、行业趋势与展望

7.1 无线传感器普及

无线振动传感器、无线编码器在设备状态监测中快速普及，特别适合旋转设备和难以布线的场合。

7.2 预测性维护

基于传感器数据的预测性维护成为主流，通过振动分析、温度趋势等手段，提前发现设备故障隐患。

7.3 数字孪生

传感器数据与数字孪生技术结合，实现设备状态的虚拟仿真和预测性分析。

7.4 国产替代加速

国产工业传感器在性能和可靠性方面持续进步，性价比优势明显，市场占有率快速提升。

瑞德富仕RDFS作为国内领先的工业传感器制造商，拥有接近开关、编码器、振动传感器、位移传感器等全系列产品，可为电力、钢铁冶金、石化、轨道交通等各行业客户提供一站式的工业传感解决方案。

结语

工业传感器是设备状态的"感知神经"，在设备监测、故障诊断、预测性维护中发挥着不可替代的作用。从汽轮机的精密振动监测，到轧机的重型设备状态管理；从压缩机的旋转机械监测，到轨道交通的安全运行保障——工业传感器在每一个应用场景都提供了可靠的感知支撑。

瑞德富仕RDFS深耕工业传感领域多年，依托强大的研发实力和完善的制造体系，为各行业客户提供了精准、可靠、耐用的工业传感器产品。面向未来，瑞德富仕RDFS将继续以技术创新为驱动，推动工业传感器向无线化、智能化方向发展，与广大工业用户携手，共同推动中国工业的高质量发展。
