引言：物位仪表——固体物料管理的"眼睛"

在工业生产中，物位（料位）测量是指对固体散装物料（粉体、颗粒、块状物）在料仓、料斗、输送设备中的存量或界面位置进行测量。与液位测量相比，固体物料的测量面临更多挑战：物料密度不均匀、表面不平整、粉尘干扰、物料黏附、架桥堵塞等，使得料位测量成为工业仪表领域技术难度最高的方向之一。

据中国仪器仪表行业协会2024年统计，物位仪表（含液位和料位）市场规模已突破65亿元人民币，其中固体料位仪表占比约35%，年增长率超过10%。随着水泥、钢铁、化工、粮食等行业的自动化升级，固体料位仪表的需求持续增长。

本文将系统梳理物位与料位仪表的技术分类、选型要点以及在水泥建材、钢铁冶金、化工、粮食储运等重点行业的应用实践。

一、物位与料位仪表技术全景

1.1 点位测量（料位开关）

振棒式料位开关

• 工作原理：振棒在固有频率下振动，物料接触振棒时振动受阻，触发开关信号

• 适用介质：粉体、颗粒、小块状物料

• 特点：无可动部件、可靠性高、不受物料导电性影响

• 局限：不适用于高黏度、易结块物料

• 典型应用：料仓高低料位报警、防溢料联锁

音叉式料位开关

• 工作原理：音叉在固有频率下振动，物料接触音叉时频率改变，触发开关信号

• 适用介质：粉体、颗粒、液体（通用型）

• 特点：灵敏度高、适用范围广、安装方便

• 局限：不适用于高黏度、强腐蚀性物料

• 典型应用：料仓高低料位报警、防空仓联锁

射频导纳料位开关

• 工作原理：利用射频电容原理，检测探头周围介质的导纳变化

• 适用介质：粉体、颗粒、液体、浆料（几乎所有介质）

• 特点：适用范围极广、不受物料导电性影响、抗黏附

• 局限：安装调试相对复杂

• 典型应用：复杂工况料位检测、黏性物料检测

旋转叶片式料位开关

• 工作原理：电机驱动叶片旋转，物料阻止叶片旋转时触发开关

• 适用介质：轻质粉体、颗粒

• 特点：结构简单、价格低廉

• 局限：有可动部件，维护量较大；不适用于重质物料

• 典型应用：面粉、饲料、轻质粉体料仓

重锤式料位开关

• 工作原理：重锤下降至物料表面时停止，通过绳长计算料位

• 适用介质：各类固体物料

• 特点：适用范围广、不受粉尘影响

• 局限：有可动部件，维护量大；响应速度慢

• 典型应用：大型料仓的料位检测

1.2 连续测量（料位变送器）

雷达料位计（固体型）

• 工作原理：发射微波脉冲，测量从物料表面反射回来的时间

• 频率：6GHz、26GHz、80GHz（频率越高，聚焦越好）

• 测量范围：0.5-70m

• 精度：±5mm-±20mm

• 优势：非接触测量、不受粉尘/温度/压力影响、适用范围广

• 局限：物料表面不平整时精度下降；低介电常数物料（如煤粉）需特殊配置

• 典型应用：水泥料仓、煤仓、矿石料仓

超声波料位计

• 工作原理：发射超声波脉冲，测量从物料表面反射回来的时间

• 测量范围：0.3-15m

• 精度：±0.2%-±0.5%

• 优势：非接触测量、安装方便、成本较低

• 局限：受粉尘、温度、风速影响较大；不适用于真空或高压容器

• 典型应用：中小型料仓、开放式料堆

导波雷达料位计（TDR）

• 工作原理：沿导波杆/缆发射微波，测量反射信号

• 测量范围：0.3-30m

• 精度：±2mm-±5mm

• 优势：精度高、不受粉尘/泡沫影响、适用于小口径容器

• 局限：导波杆/缆可能被物料缠绕或损坏

• 典型应用：小型料仓、反应釜、高精度料位测量

射频电容料位计

• 工作原理：探头与容器壁构成电容，物料介电常数变化引起电容变化

• 测量范围：0.1-20m

• 精度：±1%-±3%

• 优势：无可动部件、适用于高温高压、耐腐蚀

• 局限：受物料介电常数变化影响；黏附性物料需特殊处理

• 典型应用：化工粉体、高温物料、腐蚀性物料

重锤式连续料位计

• 工作原理：重锤定期下降至物料表面，通过绳长计算料位

• 测量范围：0.5-50m

• 精度：±10mm-±30mm

• 优势：不受粉尘/温度/介电常数影响，适用范围极广

• 局限：有可动部件，维护量大；响应速度慢（分钟级）

• 典型应用：大型水泥料仓、煤仓、矿石仓

1.3 2024-2025年技术趋势

80GHz高频雷达普及80GHz雷达料位计聚焦角更小（约3°），在小口径料仓和复杂内部结构中表现更优，2024年价格大幅下降，加速普及。

AI信号处理内置AI算法自动识别虚假回波（搅拌器、支架、物料堆积不均），大幅提升复杂工况下的测量可靠性。

无线化NB-IoT/LoRa无线料位计在分散料仓、改造项目中快速普及，降低布线成本。

二、水泥建材行业：大型料仓的精准管理

2.1 行业特点

水泥建材行业是料位仪表应用最密集的领域之一：

• 料仓众多：一座5000t/d水泥厂通常有数十个料仓

• 物料多样：石灰石、黏土、煤粉、水泥熟料、成品水泥

• 粉尘大：水泥生产过程粉尘浓度极高

• 温度高：熟料温度可达200°C以上

2.2 原料库料位测量

石灰石/黏土/铁粉料仓

• 测量方式：雷达料位计（非接触）

• 量程：10-30m

• 挑战：物料表面不平整，粉尘干扰

• 推荐方案：26GHz或80GHz雷达料位计，配置虚假回波抑制

煤粉仓料位测量

• 特殊挑战：煤粉介电常数低（约2-3），雷达反射信号弱

• 推荐方案：80GHz高频雷达（信号更强）或重锤式料位计

• 安全要求：防爆型仪表（煤粉爆炸危险）

某5000t/d水泥生产线料位系统（2024年案例）该生产线2024年完成了料位测量系统升级：

• 石灰石库：采用瑞德富仕RDFS的80GHz雷达料位计，量程25m

• 煤粉仓：采用重锤式料位计，配合高低料位开关

• 水泥库：采用雷达料位计，与ERP系统对接，实现自动盘库

• 整体料位测量精度提升，库存管理效率提高40%

2.3 熟料库料位测量

技术挑战

• 熟料温度高（可达200°C）

• 熟料颗粒大（10-50mm），表面不平整

• 库体直径大（可达60m）

推荐方案

• 非接触雷达料位计（耐高温型，天线耐温>200°C）

• 多点测量取平均值，减少表面不平整影响

• 配合重锤式料位计作为备用

2.4 成品水泥库料位测量

技术挑战

• 水泥粉尘极细，粉尘浓度高

• 水泥易结块，可能在仓壁形成假料位

推荐方案

• 80GHz高频雷达料位计（聚焦好，抗粉尘干扰）

• 配置多个高低料位开关作为报警联锁

三、钢铁冶金行业：高温高尘环境下的可靠测量

3.1 高炉料位测量

应用场景高炉炉顶料位是高炉操作的关键参数：

• 测量目的：控制装料量，维持合理料线

• 工况特点：高温（炉顶温度200-300°C）、高粉尘、强振动

• 精度要求：±50mm-±100mm

技术方案

• 雷达料位计：非接触，耐高温，抗粉尘，是主流方案

• 机械探尺：传统方案，可靠性高但维护量大

• 推荐方案：雷达料位计+机械探尺双配置，互为备用

某4500m³高炉料位系统（2024年案例）该高炉2024年完成了料位测量系统升级：

• 采用瑞德富仕RDFS的高温型雷达料位计（耐温300°C）

• 配置防尘吹扫装置，保持天线清洁

• 测量精度达到±30mm，满足高炉操作要求

• 与高炉自动化系统集成，实现自动装料控制

3.2 矿石/焦炭料仓料位

应用场景高炉使用的铁矿石、焦炭等原料料仓：

• 料仓规格：容积500-5000m³

• 物料特点：颗粒大（10-100mm），密度大

• 推荐方案：雷达料位计或超声波料位计

3.3 转炉/电炉料仓

应用场景转炉/电炉使用的废钢、石灰、萤石等辅料料仓：

• 物料特点：密度大，颗粒不均匀

• 推荐方案：雷达料位计，配合高低料位开关

四、化工行业：粉体与颗粒物料的精准计量

4.1 化工粉体料仓

应用场景化工原料（如碳酸钙、氧化铝、聚乙烯颗粒等）的料仓管理：

• 物料特点：粉体或颗粒，介电常数各异

• 安全要求：部分物料有爆炸危险，需防爆型仪表

• 推荐方案：雷达料位计（通用）或射频电容料位计（特殊介质）

某化工企业聚乙烯料仓料位系统（2024年）该企业拥有20个聚乙烯颗粒料仓，2024年完成料位系统升级：

• 采用瑞德富仕RDFS的80GHz雷达料位计

• 防爆型（Ex d），满足危险区域要求

• 与ERP系统对接，实现库存自动管理

• 库存盘点效率提升60%，人工成本降低50%

4.2 反应器固体进料

应用场景固体催化剂、固体原料的进料控制：

• 测量目的：控制进料量，防止空仓或溢料

• 推荐方案：振棒式或音叉式料位开关（高低位报警）

4.3 包装料斗料位

应用场景包装机料斗的料位控制：

• 测量目的：维持稳定的料位，保证包装精度

• 推荐方案：射频导纳料位开关或振棒式料位开关

五、粮食储运行业：大型粮仓的智能管理

5.1 粮仓料位测量

应用场景大型粮仓（小麦、玉米、大豆等）的库存管理：

• 料仓规格：容积1000-50000m³

• 物料特点：颗粒状，密度均匀，介电常数约2-3

• 测量目的：库存管理、防溢仓、防空仓

技术方案

• 雷达料位计：非接触，精度高，是主流方案

• 超声波料位计：成本低，适合中小型粮仓

• 重锤式料位计：适用于大型粮仓，不受介电常数影响

某国家粮食储备库智能化改造（2024年）该储备库拥有50个大型粮仓，2024年完成智能化改造：

• 采用瑞德富仕RDFS的雷达料位计，量程20m

• 与粮库管理系统对接，实现库存实时监控

• 配合温度传感器，实现粮情综合监测

• 库存管理效率提升50%，人工巡检减少70%

5.2 粮食输送系统料位

应用场景粮食输送系统（斗提机、皮带机）的料位控制：

• 测量目的：防止堵料、断料

• 推荐方案：振棒式或音叉式料位开关

六、物位仪表的选型与安装

6.1 选型要点

6.2 安装要点

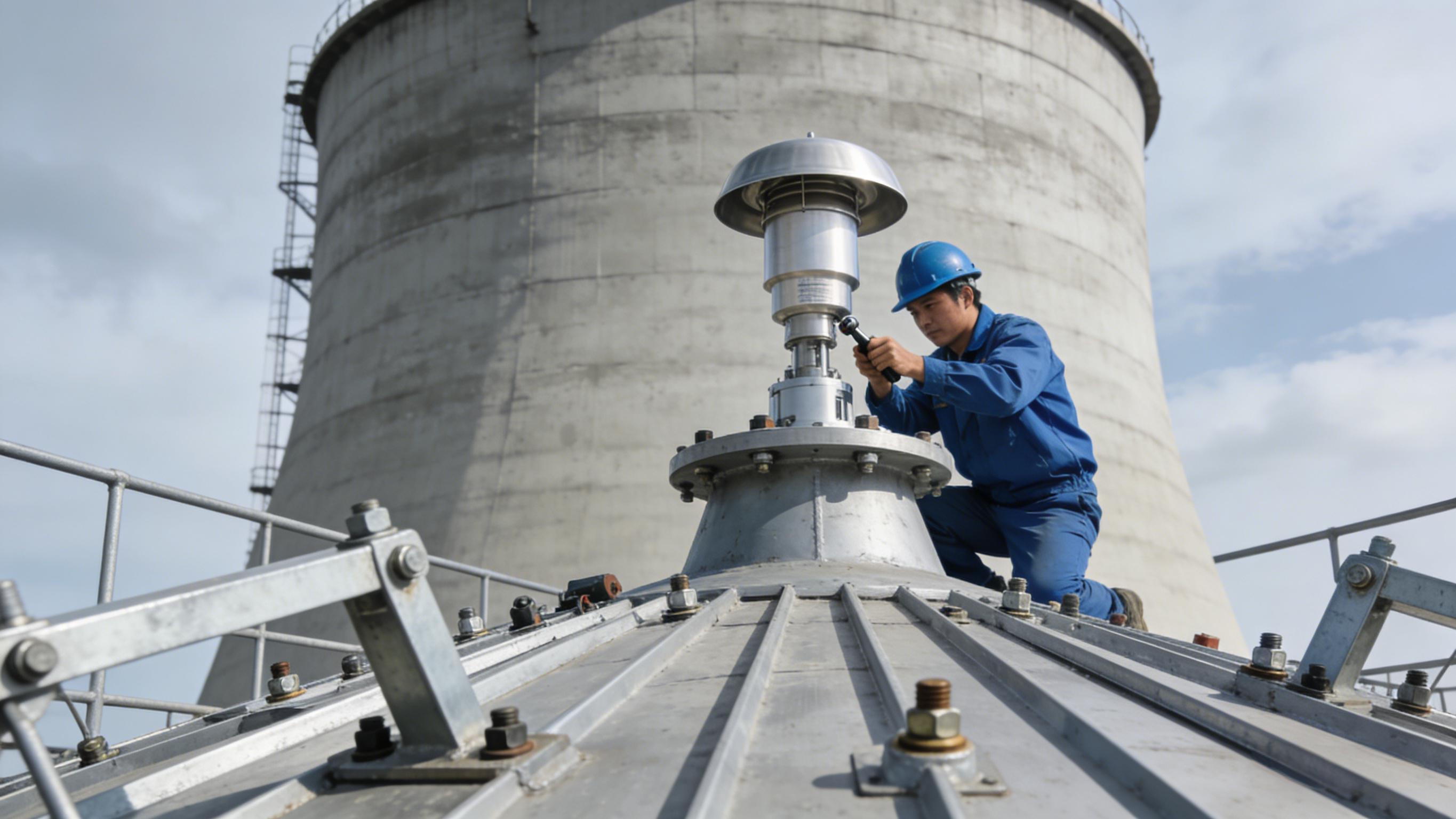

雷达料位计安装

• 安装位置：避开进料口（防止物料冲击）

• 安装角度：垂直向下，偏差<5°

• 避开仓壁：距仓壁距离>仓径的1/6

• 防尘措施：配置吹扫装置（高粉尘环境）

振棒/音叉料位开关安装

• 安装高度：根据报警液位确定

• 安装方向：振棒/音叉朝向物料流动方向

• 防黏附：黏性物料需配置防黏附涂层

6.3 常见故障诊断

七、行业趋势与展望

7.1 高频雷达全面普及

80GHz高频雷达料位计价格持续下降，正在成为固体料位测量的主流选择。

7.2 AI信号处理

内置AI算法自动识别和过滤虚假回波，大幅提升复杂工况下的测量可靠性。

7.3 无线化与物联网

无线料位仪表在分散料仓和改造项目中快速普及，与工厂物联网平台深度集成。

7.4 国产替代加速

国产料位仪表在技术和可靠性方面持续进步，性价比优势明显，市场占有率快速提升。

瑞德富仕RDFS作为国内领先的工业仪表制造商，拥有雷达料位计、超声波料位计、振棒/音叉料位开关、射频导纳料位计、重锤式料位计等全系列物位仪表产品，可为水泥建材、钢铁冶金、化工、粮食储运等各行业客户提供一站式的物位测量解决方案。

结语

物位与料位仪表是固体物料管理的"眼睛"，在库存管理、工艺控制、安全联锁中发挥着不可替代的作用。从水泥厂的大型料仓管理，到高炉的炉顶料线控制；从化工粉体的精准计量，到粮仓的智能库存管理——物位仪表在每一个应用场景都提供了可靠的感知支撑。

瑞德富仕RDFS深耕工业物位测量领域多年，依托强大的研发实力和完善的制造体系，为各行业客户提供了精准、可靠、耐用的物位仪表产品。面向未来，瑞德富仕RDFS将继续以技术创新为驱动，推动物位仪表向高频化、智能化、无线化方向发展，与广大工业用户携手，共同推动中国工业的高质量发展。
