引言：让温度"看得见"
在我们生活的世界里，温度无处不在。设备的发热、管道堵塞、热绝缘失效、电气接点劣化……这些隐患在发展成故障之前，往往以温度异常的形式暴露出来。然而，传统接触式测温只能测量单个点位的温度，难以发现整体热分布的问题。
红外热成像技术的出现，彻底改变了温度监测的方式。它像一双"热眼睛"，能够将物体表面看不见的红外辐射转化为可见的热图像，让工程师一目了然地看到整个设备或区域的热分布情况，发现隐藏的温度异常。
从设备巡检到过程控制，从电气系统监测到建筑节能评估，红外热成像技术已成为工业领域最直观、最有效的温度监测手段。
一、红外测温基础原理
1.1 红外辐射理论
一切温度高于绝对零度（-273.15℃）的物体，都会向外辐射能量。这种辐射的能量与物体的温度和表面特性密切相关。
黑体是理想化的辐射体，它吸收所有入射辐射，在相同温度下辐射能力最强。实际物体（灰体）的辐射能力小于黑体，用发射率（Emissivity）来描述。发射率是0到1之间的数值，金属的发射率通常较低（0.1-0.3），非金属和有机材料的发射率较高（0.8-0.95）。这是红外测温中最重要的修正参数。
红外辐射的波长范围约为0.7-1000微米，人眼可见光波长约0.4-0.7微米，所以红外辐射是"看不见"的。红外热像仪的工作波段通常在8-14微米（长波红外，对环境温度物体敏感）和3-5微米（中波红外，对高温物体敏感）。
1.2 红外测温方法
**单点红外测温仪（红外测温枪）**是最简单的红外测温工具，通过测量目标的一个小区域的红外辐射，计算并显示温度值。测温范围从-50℃到3000℃以上均有对应产品，价格从几百元到数万元不等。
红外热像仪是能够测量整个面温度分布的高级设备。工作时，热像仪镜头接收目标的红外辐射，经过探测器转换为电信号，再通过算法处理，生成包含每个像素温度值的热图像。现代热像仪的像素从160×120到1280×1024不等，高端产品可达数百万像素。
在线式红外测温系统是固定安装在生产线上或设备旁的红外测温装置，可实现24小时连续测温，数据可接入DCS/PLC系统，用于过程控制和质量监测。
1.3 影响红外测温准确性的因素
发射率是影响测温准确性的最主要因素。如果发射率设置错误，测得温度会与实际温度有显著偏差。测量金属表面时尤其需要注意，通常需要贴上已知发射率的胶带或涂上黑漆作为参考。
测温距离也会影响测量结果。大多数红外测温仪的光学系数为距离比（D:S），例如60:1表示在60个距离单位处测量的是1个单位直径的区域。如果距离过远、目标过小，会混入周围低温物体的辐射，导致测温偏低。
大气条件如雾霾、烟尘、水蒸气等会吸收和散射红外辐射，影响测温准确性。在恶劣环境下，需要使用专用的大气补偿算法或选择穿透力更强的中波红外波段。
背景辐射是另一个需要注意的因素。如果被测物体表面反射了高温物体（如太阳、炉膛火焰）的辐射，测温结果会偏高。测量时需要避开反射面，或选择测量角度以减少反射影响。
二、红外热像仪技术参数
2.1 核心硬件参数
探测器类型是决定热像仪性能的关键部件。氧化钒（VOx）探测器是目前最主流的非制冷红外探测器，具有体积小、功耗低、成本适中的优点，NETD（噪声等效温差）可达35-50mK（毫开尔文）。碲镉汞（MCT）和锑化铟（InSb）是制冷型探测器，性能更高但需要制冷机，价格昂贵，主要用于高端科研和军事领域。
像素分辨率直接影响热图像的清晰度和测温精度。入门级热像仪为160×120（约2万个像素），主流产品为384×288（约11万像素），高端产品为640×480（约31万像素），科研级产品可达1280×1024以上。更高的像素意味着更大的视场角覆盖范围和更精细的温度细节。
测温范围需要根据实际应用选择。低温型（-40~500℃）适合电气检测和建筑诊断，中温型（0~1000℃）适合工业过程监测，高温型（500~2000℃）适合金属冶炼和玻璃加工，超高温型（1000℃以上）需要配备专用高温滤片。
NETD（噪声等效温差）是衡量热像仪灵敏度的核心指标，表示探测器噪声造成的温度测量不确定度。数值越小（35mK优于50mK），说明热像仪对微小温差的分辨能力越强，图像越细腻。
2.2 软件与功能
自动追踪功能可以在画面中锁定最高温或最低温点，实时显示温度值并追踪其位置变化，非常适合巡检时快速发现异常发热位置。
报警功能允许用户设置温度阈值，当画面中任意点温度超过阈值时自动报警并抓图，适合无人值守的在线监测场景。
图像融合技术将热图像和可见光图像叠加显示，帮助用户准确判断发热位置对应的实物，是热像仪的标配功能。
视频录制功能可以记录一段时间内的热图像变化，用于分析设备温度变化趋势或记录异常事件。
云平台功能将热像仪接入云端，实现远程查看、数据存储和AI分析，是智能化热成像监测的发展方向。
三、电气系统监测应用
3.1 配电柜监测
配电柜是工厂电力系统的核心枢纽，内部有大量电气接点、断路器、变压器等设备。这些设备在额定条件下工作时，温度分布稳定；当发生过载、接触不良、绝缘劣化等故障时，故障点温度会异常升高。

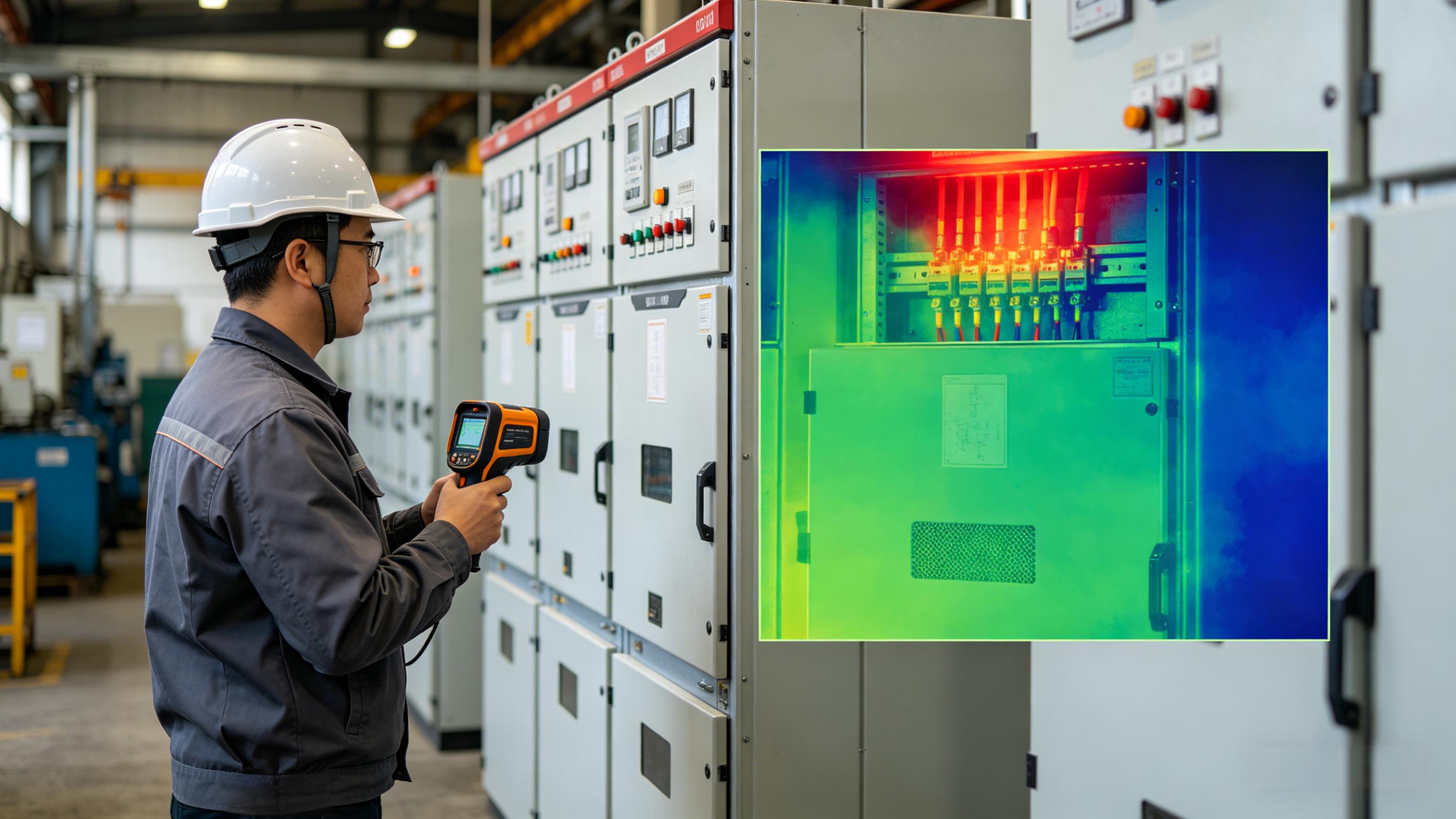

红外热成像巡检是发现配电柜隐患最有效的手段。巡检时，重点关注进出线接头、空气开关、母线连接处等位置。正常接点温度与环境温度之差通常不超过20K，如果温差超过40K，往往意味着接触电阻增大，需要及时处理。
热像仪可以选择手持便携式进行定期巡检，也可以选择在线式固定安装，实现24小时连续监测。固定式热像仪安装在配电柜观察窗前，当柜内温度异常升高时自动报警。
瑞德富仕RDFS案例：某大型数据中心，采用RDFS-IR200在线式红外热像仪12台，对高低压配电柜进行24小时温度监测。系统设置双重报警——单点温度超过60℃报警，柜内平均温度升高超过15℃报警。投运以来，系统成功预警配电柜接点过热3起，避免了停电事故，保障了数据中心99.99%的可用率要求。
3.2 电机监测
电动机是工业生产中数量最多的设备之一。电机运行时，绕组温度是衡量其负载状态和绝缘健康的重要指标。电机温度过高会加速绝缘老化，缩短电机寿命，严重时会导致绝缘击穿、电机烧毁。
传统方法是在电机绕组中埋设热电偶或热电阻，实现接触式温度监测。但这种方法只能测量电机内部一个或几个点的温度，无法反映绕组的整体温度分布。
红外热成像可以在电机运行时，无接触地测量电机外壳的温度分布，推断内部绕组的温度状况。特别是端盖式热像仪，可以在电机运行时测量端盖处的温度，结合电机温升曲线，估算绕组温度。
瑞德富仕RDFS案例：某水泥厂，对全厂100kW以上电机开展红外热成像月度巡检。采用RDFS-IR300手持热像仪，巡检人员每周对主电机、风机、磨机等关键电机进行热成像检测。累计发现电机轴承座温度异常5起、接线盒接触不良3起，全部及时处理，避免了非计划停机。
3.3 变压器监测
电力变压器是电力系统的关键设备，价格昂贵，一旦故障损失巨大。变压器的常见故障包括绕组过热、铁芯局部短路、冷却系统故障等，这些故障都会在温度分布上有所反映。
对变压器进行红外热成像检测，重点关注以下部位：油箱表面温度分布（可发现内部过热）、套管接线端子（可发现接触不良）、冷却器进出口油温（可判断冷却效率）、油枕油位（可发现缺油或假油位）。
四、机械设备预测性维护应用
4.1 轴承监测
滚动轴承是旋转机械中最易发生故障的部件之一。轴承故障的早期征兆是摩擦增大、温度升高。红外热成像可以在轴承温度异常的第一时间发现发热问题，比振动分析更直观，比接触式测温更快。
轴承的正常运行温度取决于负载和转速。一般而言，轴承外圈温度不应超过环境温度40K。如果轴承座温度持续偏高，即使未达到报警阈值，也预示着润滑不足、装配不当或早期磨损，需要关注。
热成像与振动的联合监测是旋转机械预测性维护的最佳组合——振动分析擅长发现轴承的频率特征，热成像擅长发现温度异常，两者结合可以准确诊断轴承故障。
4.2 减速机监测
减速机是传递动力的关键机械部件，常见的故障包括齿轮磨损、轴承损坏、漏油等。齿轮磨损会导致啮合效率下降，转化为热能，使减速机箱体温度升高。
定期对减速机进行热成像检测，建立温度基准曲线，当温度明显升高时及时检查，可以有效预防严重故障。特别要注意减速机外壳的温度分布均匀性——局部高温往往预示着内部特定齿轮或轴承的问题。
4.3 泵与压缩机监测
泵和压缩机的运行状态可以通过温度监测有效评估。正常运行时，泵轴封处温度与环境温度之差不超过20K，如果填料或机械密封损坏，会导致泄漏增加、摩擦加剧、温度升高。
往复式压缩机各级的进出口温度需要重点关注。排气温度过高可能是阀片损坏或冷却不足的信号。如果某级排气温度比正常值高5℃以上，往往预示着该级阀片问题。
瑞德富仕RDFS案例：某空分设备厂，采用RDFS-IR400过程红外测温系统，对离心空压机各级出口温度进行连续监测。系统测温精度±1℃，响应时间<100ms，能够实时捕捉压缩机各级温度变化。温度异常预警帮助提前发现阀片损坏3次，避免了级间压比失衡造成的严重事故。
五、工业过程控制应用
5.1 窑炉温度监测
水泥窑、玻璃窑、冶金炉等工业窑炉的温度监测是保证产品质量和能效的关键。传统方法是在窑炉关键位置安装热电偶，但热电偶只能测量一个点的温度，且在高温环境下容易损坏。
红外测温可以在不接触高温物体的情况下，准确测量窑炉内部的温度分布。窑炉红外测温系统将红外测温探头安装在窑筒或烟道上，对窑内温度进行连续扫描，生成温度分布曲线，操作人员可以据此调整燃烧参数和喂料量。
水泥窑的筒体扫描红外测温是保证窑皮稳定的重要手段。窑皮温度过高预示着窑皮脱落风险，温度过低预示着结圈风险。通过红外扫描数据，可以及时调整工艺参数，保护窑衬，延长使用寿命。
5.2 连铸连轧温度监测
钢材生产中的连铸和轧制工序，温度控制至关重要。连铸坯的表面温度决定了后续轧制能否顺利进行；轧制过程中的温度分布影响着钢材的晶粒结构和力学性能。
红外热像仪安装在连铸机出口和轧线各机架之间，实时测量钢坯或钢板的温度分布。当温度偏低时，可能影响轧制质量；当温度偏高时，可能产生过热、过烧缺陷。
瑞德富仕RDFS案例：某热轧带钢厂，采用RDFS-IR500高速红外热像仪，对粗轧机组出口带钢温度进行在线监测。系统采样频率100Hz，能够捕捉快速移动带钢的温度变化。温度数据用于优化粗轧参数和控制轧制速度，成材率提高0.8%。
5.3 焊接质量监测
焊接过程中，焊缝和热影响区的温度历程决定了焊接质量。焊接温度过高会导致晶粒粗大、脆性增加；温度过低会导致熔合不良、夹渣。
红外热成像可以实时监测焊接区域的温度分布，帮助焊工控制焊接速度，保持最佳的焊接温度窗口。特别是厚板焊接和铝合金焊接，温度控制尤为重要。
六、建筑与基础设施应用
6.1 建筑节能检测
红外热像是建筑节能检测的利器。通过热成像检测，可以发现建筑围护结构的保温缺陷、门窗气密性问题、冷热桥位置等。
外墙外保温系统的空鼓和脱落风险，可以通过热成像提前发现。白天阳光照射后，有空鼓的墙面传热慢，表面温度会比正常区域高，形成明显的热斑；夜间则相反，空鼓区域温度更低。
建筑气密性检测时，在室内施加压差后，用热像仪扫描门窗四周，可以清晰看到空气泄漏的位置，为气密性改造提供依据。
6.2 电气火灾预防
电气火灾是工厂火灾的主要原因之一。电气接点过载、绝缘老化、短路等故障，在发展成为明火之前，往往表现为温度异常升高。
定期对工厂电气系统进行红外热成像巡检，是预防电气火灾的有效手段。建议在用电高峰期进行巡检，此时电气设备负载最大，温度异常更容易暴露。
七、瑞德富仕RDFS产品推荐
RDFS-IR100是入门级红外热像仪，分辨率160×120，测温范围-20~350℃，NETD 50mK，适合一般设备巡检和建筑检测，性价比突出。
RDFS-IR200是在线式红外热像仪，分辨率384×288，测温范围-20~650℃，支持以太网和模拟视频输出，可接入DCS系统，适合配电柜和设备24小时在线监测。
RDFS-IR300是高端手持热像仪，分辨率640×480，测温范围-40~2000℃，NETD 35mK，支持语音注释和GPS定位，适合专业巡检团队和预测性维护。
RDFS-IR400是过程红外测温系统，配备多种光学镜头，测温精度±0.5%，响应时间<10ms，专为工业过程控制设计，适合窑炉、连铸连轧等高温场景。
RDFS-IR500是高速红外热像仪，采样频率可达1kHz，专为高速运动物体设计，适合连轧生产线和高速旋转设备监测。
结语
红外热成像技术以其非接触、直观、快速的优势，已成为工业温度监测不可替代的技术手段。从配电柜的接点巡检到电机的预测性维护，从窑炉的燃烧控制到连轧生产线的质量监测，红外热成像让工程师能够在不打扰设备运行的情况下，洞察设备内部的状态变化，将隐患消灭在萌芽阶段。
选择瑞德富仕RDFS红外测温产品，就是选择专业、选择精准、选择可靠。我们不仅提供从便携式热像仪到在线测温系统的全系列红外产品，更提供红外检测培训、热成像分析和预测性维护解决方案，帮助企业构建以温度监测为核心的智能运维体系。
瑞德富仕RDFS——让看不见的温度隐患无处遁形。
