引言：安全仪表系统——工业安全的最后防线

在现代工业生产中，安全仪表系统（SIS，Safety Instrumented System）是保障工厂安全运行的最重要技术手段之一。当工艺过程出现异常，超出正常操作范围，且其他保护措施（如操作员干预、基本过程控制系统）无法有效应对时，SIS系统将自动检测危险状态，并执行预定义的安全动作（如切断进料、紧急泄压、停车），将工艺过程带入安全状态，防止事故发生或减轻事故后果。据国家应急管理部2024年统计，在重大工业安全事故中，约有**62%**的事故在事发前存在可检测的异常信号，若配置了有效的SIS系统，这些事故中的大多数是可以避免的。这一数据充分说明了SIS系统在工业安全中的核心价值。随着《危险化学品重大危险源监督管理暂行规定》（2024年修订版）的实施，国家对重大危险源企业配置SIS系统的要求进一步强化，推动了SIS市场的快速增长。据中国仪器仪表行业协会统计，2024年中国SIS市场规模已突破85亿元人民币，年增长率超过12%。本文将系统梳理SIS系统的技术架构、标准体系以及在石油化工、电力、冶金、天然气等重点行业的应用实践。

一、SIS系统技术架构与标准体系

1.1 SIS系统的基本构成

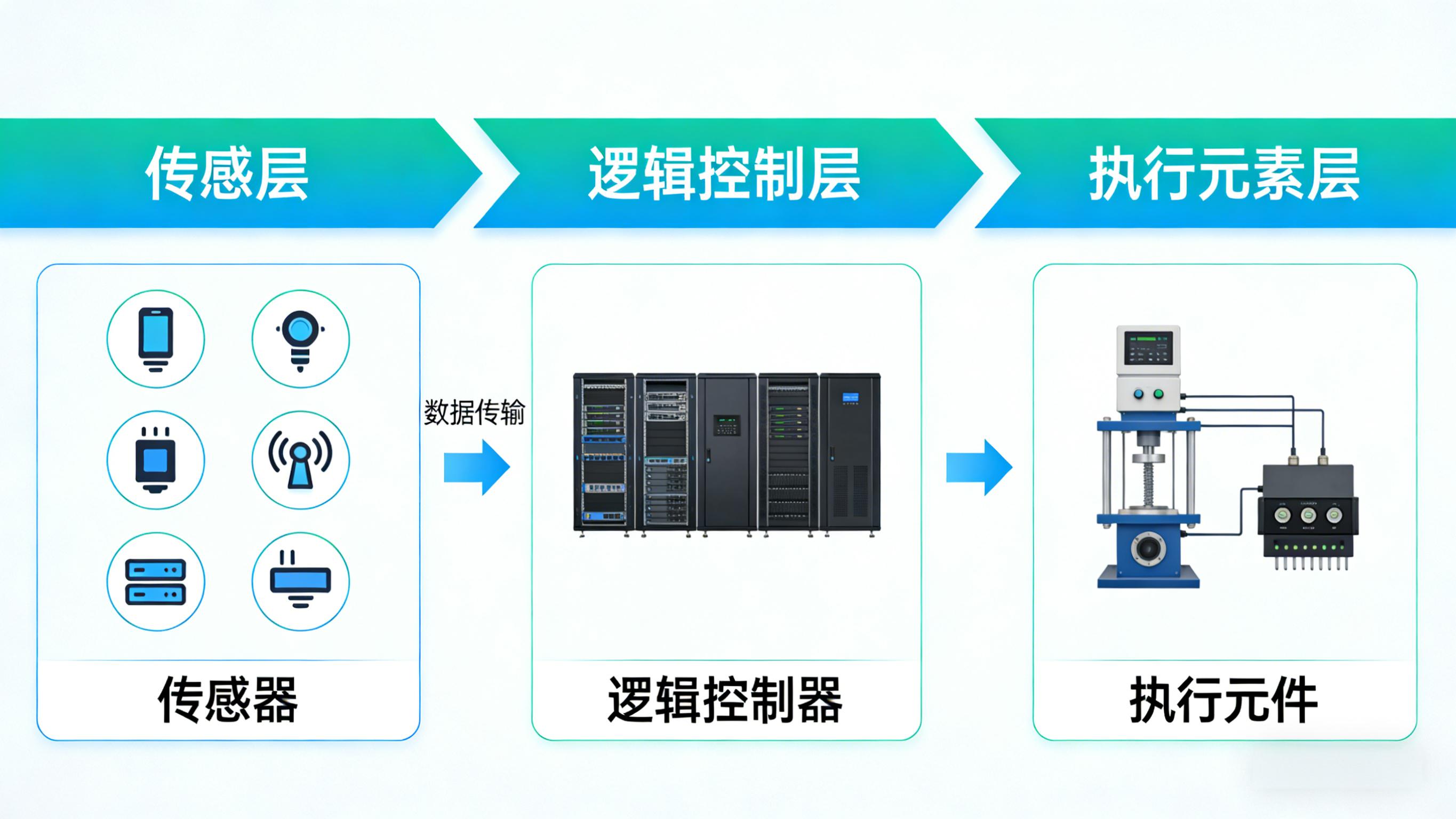

SIS系统由三个核心部分组成：

传感器层（检测元件）

• 压力变送器、温度变送器、流量计、液位计等

• 检测工艺参数，判断是否超出安全限值

• 要求：高可靠性、冗余配置、SIL认证

逻辑控制器（安全PLC）

• 接收传感器信号，执行安全逻辑运算

• 典型架构：1oo1（单通道）、1oo2（二取一）、2oo3（三取二）

• 要求：满足IEC 61508功能安全标准，通过SIL认证

最终执行元件（切断阀/联锁设备）

• 接收逻辑控制器指令，执行安全动作

• 典型设备：紧急切断阀（ESD阀）、安全泄放阀、电机停车装置

• 要求：快速响应（通常<1秒），高可靠性，SIL认证

1.2 SIL等级体系

SIL（Safety Integrity Level，安全完整性等级）是衡量SIS系统安全性能的核心指标

SIL等级的确定流程

1. 危险识别：HAZOP（危险与可操作性分析）

2. 风险评估：确定可容忍风险水平

3. SIL确定：根据风险降低需求确定SIL等级

4. SIS设计：按SIL等级设计系统架构

5. 验证确认：通过计算和测试验证SIL等级

1.3 冗余架构设计

1oo1（单通道）

• 一个传感器/逻辑控制器/执行元件

• 可靠性：一般

• 适用：SIL 1场合

1oo2（二取一）

• 两个通道，任一通道检测到危险即触发

• 可靠性：高（降低漏报率）

• 适用：SIL 2场合

2oo3（三取二）

• 三个通道，两个及以上检测到危险才触发

• 可靠性：最高（同时降低误报和漏报）

• 适用：SIL 2~3场合，是石化行业最常用架构

2oo4（四取二）

• 四个通道，两个及以上检测到危险才触发

• 适用：高可靠性要求场合

1.4 功能安全生命周期

IEC 61511标准定义了SIS系统的完整生命周期：

1. 概念阶段：工艺危险分析，确定安全功能需求

2. 范围定义：确定SIS系统边界

3. 危险与风险分析：HAZOP、LOPA（保护层分析）

4. SIL确定：确定每个安全功能的SIL等级

5. SIS设计：系统架构设计、设备选型

6. 安装调试：安装、接线、调试

7. 验证确认：功能测试、SIL验证

8. 运行维护：定期测试、变更管理

9. 退役：安全退役程序

二、石油化工行业：SIS系统的核心应用领域

2.1 行业特点与法规要求

石油化工行业是SIS系统应用最广泛、要求最严格的领域：

• 高危介质：易燃易爆、有毒有害化学品

• 高温高压：反应温度可达数百摄氏度，压力数十MPa

• 连续生产：24小时不间断运行

• 法规严格：《危险化学品安全管理条例》、《石化行业安全仪表系统应用指南》

2024年政策动态应急管理部2024年发布的《危险化学品重大危险源监督管理暂行规定》修订版明确要求：

• 一级、二级重大危险源必须配置SIS系统

• SIS系统须与DCS系统物理隔离

• 关键安全功能须达到SIL 2及以上

• 每年至少进行一次SIS系统功能测试

2.2 典型安全功能

高压保护（HIPPS）高完整性压力保护系统：

• 触发条件：工艺压力超过高高限（PAHH）

• 安全动作：关闭进料切断阀，打开泄压阀

• SIL要求：通常SIL 2~3

• 响应时间：<1秒

高温保护

• 触发条件：反应温度超过高高限（TAHH）

• 安全动作：切断进料，启动冷却

• SIL要求：SIL 2

低液位保护

• 触发条件：液位低于低低限（LALL）

• 安全动作：停泵，防止泵干转

• SIL要求：SIL 1~2

可燃/有毒气体检测联锁

• 触发条件：可燃气体浓度超过LEL的25%（报警）或50%（联锁）

• 安全动作：启动通风，切断点火源，紧急停车

• SIL要求：SIL 2

2.3 典型案例

某大型乙烯装置SIS系统（2024年新建项目）该装置年产乙烯100万吨，SIS系统覆盖裂解炉、分离系统、压缩机等关键设备：

• 安全功能数量：超过500个

• SIL等级：关键功能SIL 2，部分SIL 3

• 系统架构：2oo3冗余配置

• 传感器：瑞德富仕RDFS提供SIL 2认证压力变送器、温度变送器

• 执行元件：SIL 2认证紧急切断阀

• 逻辑控制器：国际知名品牌安全PLC

投运后，系统通过了第三方SIL验证，功能安全评估结果满足设计要求。

某炼油厂常减压装置SIS改造（2024年）该装置运行超过15年，原有SIS系统已老化：

• 完成了全面的HAZOP重新评估

• 升级了传感器和执行元件，全部采用SIL认证产品

• 逻辑控制器更换为新一代安全PLC

• 瑞德富仕RDFS提供了超过200台SIL 2认证压力变送器

• 改造后系统可靠性大幅提升，误报率降低80%

三、电力行业：机组保护与安全联锁

3.1 汽轮机保护系统（TSI/ETS）

汽轮机安全仪表系统汽轮机保护系统是电厂最重要的安全系统之一：

• ETS（紧急跳闸系统）：检测危险工况，触发汽轮机紧急停机

• TSI（汽轮机监视仪表）：监测振动、轴位移、转速等参数

典型保护功能

• 超速保护：转速超过额定转速110%时跳机

• 轴振动保护：振动超限时跳机

• 轴位移保护：轴向位移超限时跳机

• 低油压保护：润滑油压低于限值时跳机

• 低真空保护：凝汽器真空低于限值时跳机

某1000MW机组ETS系统升级（2024年）该机组2024年完成ETS系统升级：

• 采用三取二冗余架构

• 关键传感器全部更换为SIL 2认证产品

• 瑞德富仕RDFS提供转速传感器、振动传感器等关键仪表

• 系统响应时间<100ms，满足汽轮机保护要求

3.2 锅炉保护系统（BPS/FSSS）

锅炉保护系统

• BPS（锅炉保护系统）：检测锅炉危险工况，触发MFT（主燃料跳闸）

• FSSS（炉膛安全监控系统）：监控炉膛燃烧安全

典型保护功能

• 汽包水位高高/低低保护

• 主蒸汽压力高高保护

• 炉膛压力高高/低低保护

• 全部火焰熄灭保护

• 给水泵全停保护

3.3 核电站安全系统

核电安全仪表系统核电站的安全仪表系统要求最为严格：

• SIL等级：SIL 3~4

• 冗余架构：四重冗余（4oo4）

• 物理隔离：安全系统与非安全系统严格隔离

• 抗震要求：满足地震工况下正常工作

四、天然气行业：管道安全与站场保护

4.1 天然气管道SIS

管道保护系统天然气长输管道的安全保护：

• 超压保护：管道压力超限时关闭截断阀

• 泄漏检测：压力异常下降时触发报警和联锁

• 站场ESD：紧急情况下快速切断气源

某西气东输管道站场SIS项目（2024年）该项目覆盖管道沿线20余个压气站和分输站：

• 每个站场配置独立SIS系统

• 关键安全功能达到SIL 2

• 瑞德富仕RDFS提供SIL 2认证压力变送器和温度变送器

• 系统与SCADA系统集成，实现远程监控

4.2 LNG接收站SIS

LNG储罐保护LNG储罐的安全保护是LNG接收站的核心：

• 高液位保护：防止储罐溢出

• 低温保护：防止设备低温脆断

• BOG（蒸发气）压力保护：防止储罐超压

气化系统保护

• 超温保护：气化器出口温度超限保护

• 超压保护：气化系统压力超限保护

五、冶金行业：高温高危环境下的安全保障

5.1 高炉安全系统

高炉保护高炉是冶金行业最危险的设备之一：

• 炉顶压力保护：防止炉顶超压爆炸

• 冷却水断水保护：冷却水中断时紧急停炉

• 煤气泄漏检测：CO浓度超限时报警联锁

5.2 转炉安全系统

转炉保护

• 氧枪位置保护：防止氧枪与钢水接触

• 烟气系统保护：防止煤气泄漏和爆炸

• 倾动保护：防止钢水溢出

六、SIS系统的工程实施

6.1 HAZOP分析

HAZOP（危险与可操作性分析）是SIS系统设计的基础：

• 分析对象：工艺流程图（P&ID）

• 分析方法：引导词法（More/Less/No/Reverse等）

• 分析结果：识别危险场景，确定保护需求

6.2 LOPA分析

LOPA（保护层分析）用于确定SIL等级：

• 输入：HAZOP识别的危险场景

• 分析内容：现有保护层的有效性

• 输出：每个安全功能所需的SIL等级

6.3 SIS设计要点

传感器选型

• 选用通过SIL认证的传感器

• 关键功能采用冗余配置（1oo2或2oo3）

• 传感器与DCS系统共用时需进行隔离

逻辑控制器选型

• 选用通过SIL认证的安全PLC

• 与DCS系统物理隔离

• 支持在线测试功能

执行元件选型

• 选用通过SIL认证的切断阀

• 弹簧复位型（断气/断电自动关闭）

• 配置阀位反馈

6.4 定期测试

SIS系统需要定期进行功能测试（Proof Test）：

• 测试目的：发现潜在的危险失效

• 测试频率：通常每年一次（根据SIL等级和设备可靠性确定）

• 测试内容：传感器、逻辑控制器、执行元件全回路测试

七、行业趋势与展望

7.1 数字化与智能化

智能SIS系统支持：

• 在线诊断和健康监测

• 远程测试和维护

• 与工厂数字孪生集成

7.2 无线SIS

无线传感器在SIS系统中的应用逐步扩大，特别适合改造项目和偏远测点。

7.3 国产化加速

国产安全PLC和SIL认证仪表快速发展，打破了进口品牌的垄断，性价比优势明显。瑞德富仕RDFS作为国内领先的工业仪表制造商，多款压力变送器、温度变送器、流量计已通过TÜV莱茵SIL 2认证，并完成了完整的FMEDA分析文档，可为石油化工、电力、天然气、冶金等行业的SIS系统提供可靠的传感器解决方案。

结语

安全仪表系统是工业安全的最后防线，其可靠性和有效性直接关系到人员生命安全、财产安全和环境保护。从石油化工装置的高压保护，到电厂汽轮机的超速保护；从天然气管道的泄漏联锁，到冶金高炉的安全停炉——SIS系统在每一个高危工业场景中都发挥着不可替代的守护作用。瑞德富仕RDFS深耕工业安全仪表领域，依托强大的研发实力和严格的质量管控体系，为各行业SIS系统提供了可靠的传感器和执行元件解决方案。面向未来，瑞德富仕RDFS将继续加大功能安全领域的研发投入，推动国产SIL认证仪表的技术进步，为中国工业安全保驾护航。
