引言：记录与显示仪表——工业数据的"历史档案"与"实时窗口"

在工业自动化系统中，记录仪和显示仪表承担着两项关键职能：一是将工艺过程中的温度、压力、流量、液位等参数实时显示给操作人员，提供直观的过程状态信息；二是将这些参数随时间的变化完整记录下来，为工艺分析、质量追溯、故障诊断和法规合规提供可靠的历史数据。随着工业数字化转型的深入，传统的有纸记录仪正在被无纸记录仪快速替代。无纸记录仪以大容量存储、彩色触摸屏、网络通信和强大的数据分析功能，成为现代工业数据记录的主流选择。据中国仪器仪表行业协会2024年统计，无纸记录仪市场规模已突破45亿元人民币，年增长率超过10%。其中，食品医药、电力、化工等对数据合规要求高的行业是最大的应用市场。本文将系统梳理无纸记录仪和显示仪表的技术特点、选型要点以及在食品医药、电力、化工、冷链物流等重点行业的应用实践。

一、记录仪与显示仪表技术全景

1.1 有纸记录仪（传统）

工作原理

• 笔式记录仪：记录笔在走纸上绘制曲线

• 打印式记录仪：热敏打印头在热敏纸上打印

特点

• 直观、无需电源即可读取历史记录

• 记录纸消耗成本高，需定期更换

• 存储容量有限，数据不易检索

• 正在被无纸记录仪快速替代

仍在使用的场合

• 部分法规要求纸质记录的场合

• 老旧系统改造过渡期

• 特殊工况（如极端温度环境）

1.2 无纸记录仪

工作原理

• 采集模拟量/数字量输入信号

• 内置微处理器进行数据处理

• 数据存储于内置Flash或SD卡

• 彩色触摸屏显示实时数据和历史曲线

核心优势

• 大容量存储：内置存储可保存数年数据

• 彩色显示：多通道数据同屏显示，直观清晰

• 网络通信：支持以太网、RS485、HART等通信

• 数据导出：USB导出或网络传输至上位机

• 报警功能：多级报警，声光报警，短信通知

• 合规记录：满足FDA 21 CFR Part 11等法规要求

主要技术参数

• 输入通道数：4-48通道（可扩展）

• 采样速率：10ms-1s（可配置）

• 显示屏：5.7"-12.1"彩色触摸屏

• 存储容量：内置4GB-32GB，支持SD卡扩展

• 通信接口：以太网、RS485、USB、HART

• 防护等级：IP65（前面板）

1.3 显示仪表

数字显示仪（数显表）

• 功能：接收传感器信号，数字显示测量值

• 输入类型：热电偶、热电阻、4-20mA、0-10V

• 显示方式：LED或LCD数字显示

• 附加功能：报警输出、变送输出、通信接口

• 应用：现场就地显示，替代指针式仪表

多功能过程显示仪

• 功能：多通道显示、计算、报警、通信

• 特点：功能丰富，可替代多台单功能仪表

• 应用：控制柜面板显示、操作站辅助显示

无线显示仪

• 功能：无线接收传感器数据，就地显示

• 特点：无需布线，安装灵活

• 应用：改造项目、临时监测

1.4 2024-2025年技术趋势

云端数据存储与分析无纸记录仪数据直接上传至工业云平台，实现：

• 多工厂数据集中管理

• 大数据分析和趋势预测

• 移动端随时查看

AI辅助分析内置AI算法，自动识别异常数据模式，提前预警工艺偏差。

物联网集成无纸记录仪作为边缘计算节点，与工厂MES、ERP系统深度集成。

合规性增强满足FDA 21 CFR Part 11、EU GMP Annex 11等电子记录法规，支持电子签名和审计追踪。

二、食品医药行业：合规记录的严格要求

2.1 行业法规要求

食品医药行业是无纸记录仪应用最严格的领域：

药品GMP要求

• NMPA GMP（2023版）：关键工艺参数必须连续记录

• FDA 21 CFR Part 11：电子记录必须满足真实性、完整性、保密性要求

• EU GMP Annex 11：计算机化系统验证要求

FDA 21 CFR Part 11合规要求

• 审计追踪：记录所有数据修改操作，包括操作人、时间、原因

• 电子签名：关键操作需要电子签名确认

• 数据完整性：数据不可篡改，有完整的备份机制

• 访问控制：基于角色的权限管理

食品安全要求

• GB 14881《食品安全国家标准 食品生产通用卫生规范》

• HACCP体系：关键控制点（CCP）参数必须记录

2.2 制药行业应用

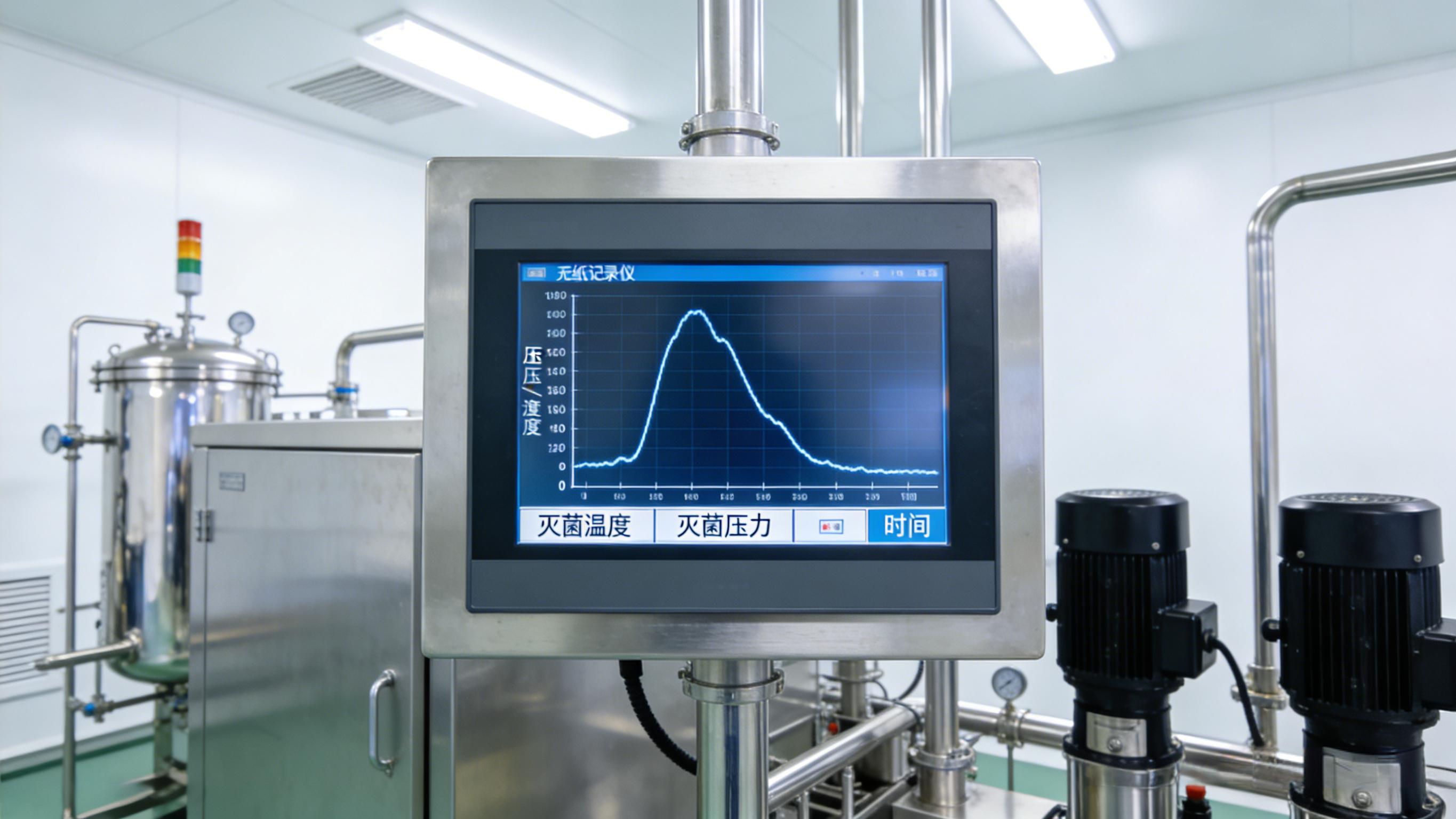

灭菌过程记录灭菌是制药生产中最关键的工艺步骤之一：

• 记录参数：灭菌温度、压力、时间

• 记录要求：每批次完整记录，保存至少5年

• 合规要求：满足FDA 21 CFR Part 11

某头部制药企业灭菌记录系统（2024年案例）该企业2024年完成了灭菌记录系统升级：

• 采用瑞德富仕RDFS的无纸记录仪（FDA 21 CFR Part 11合规型）

• 覆盖全厂20台灭菌柜

• 实现灭菌温度、压力、时间的全程记录

• 支持电子签名和审计追踪

• 数据自动备份至服务器，保存10年

• 通过FDA现场审计，获得认可

冻干过程记录冻干（冷冻干燥）是生物制品的关键工艺：

• 记录参数：板层温度、产品温度、冷凝器温度、真空度

• 记录要求：每批次完整记录，曲线完整

• 推荐方案：多通道无纸记录仪，支持FDA合规

发酵过程记录生物发酵过程的关键参数记录：

• 记录参数：温度、pH、溶解氧、搅拌转速、通气量

• 记录要求：连续记录，数据完整

• 推荐方案：多通道无纸记录仪，与发酵控制系统集成

2.3 食品行业应用

巴氏杀菌记录

• 记录参数：杀菌温度、时间、流量

• 法规要求：每批次记录，保存2年以上

• 推荐方案：无纸记录仪，支持HACCP数据管理

冷链温度记录

• 记录参数：冷库温度、冷藏车温度

• 法规要求：GB 31605《食品冷链物流卫生规范》

• 推荐方案：无线温度记录仪，数据上传至云平台

某知名食品企业生产记录系统（2024年）该企业2024年完成了生产记录系统数字化升级：

• 采用瑞德富仕RDFS的无纸记录仪

• 覆盖全厂50条生产线的关键工艺参数

• 实现数据自动采集、存储、报警

• 与MES系统集成，实现产品批次追溯

• 质量问题追溯时间从2天缩短至2小时

三、电力行业：能源计量与设备监测

3.1 锅炉运行记录

记录参数

• 主蒸汽温度、压力

• 给水温度、流量

• 炉膛温度、烟气温度

• 燃料消耗量

记录要求

• 连续记录，数据保存1年以上

• 与DCS系统数据一致

• 支持事故追溯分析

某600MW机组运行记录系统（2024年）该机组2024年完成了运行记录系统升级：

• 采用瑞德富仕RDFS的多通道无纸记录仪

• 记录32个关键运行参数

• 数据保存3年，支持历史曲线查询

• 与DCS系统通过以太网连接，数据同步

3.2 变压器温度监测记录

应用场景变压器是电力系统的核心设备，温度监测至关重要：

• 记录参数：油温、绕组温度

• 报警功能：温度超限声光报警

• 推荐方案：无纸记录仪，支持短信报警

3.3 电能质量记录

应用场景电能质量监测和记录：

• 记录参数：电压、电流、功率、谐波

• 法规要求：GB/T 12325电能质量标准

• 推荐方案：电能质量分析仪+记录仪

四、化工行业：工艺过程记录与追溯

4.1 反应过程记录

应用场景化工反应过程的关键参数记录：

• 记录参数：反应温度、压力、pH、流量

• 记录目的：工艺优化、质量追溯、事故分析

• 推荐方案：多通道无纸记录仪，与DCS集成

某精细化工企业工艺记录系统（2024年）该企业2024年完成了工艺记录系统升级：

• 采用瑞德富仕RDFS的无纸记录仪

• 覆盖全厂30台反应釜的工艺参数

• 实现批次数据完整记录和追溯

• 产品质量问题追溯效率提升90%

4.2 储罐温度记录

应用场景化工储罐的温度监测和记录：

• 记录参数：储罐温度（多点）、伴热温度

• 报警功能：温度超限报警

• 推荐方案：多通道无纸记录仪，防爆型

4.3 废气/废水排放记录

应用场景环保排放数据的记录和上报：

• 记录参数：废气浓度、废水水质参数

• 法规要求：与环保部门数据平台联网

• 推荐方案：数据采集传输仪（RTU）+无纸记录仪

五、冷链物流行业：温度合规记录

5.1 冷库温度记录

应用场景冷库的温度连续监测和记录：

• 记录参数：库内温度（多点）、湿度

• 法规要求：GB 31605、GSP（药品经营质量管理规范）

• 报警功能：温度超限短信/微信报警

某医药冷链企业温度记录系统（2024年）该企业2024年完成了冷链温度记录系统升级：

• 采用瑞德富仕RDFS的无线温度记录仪

• 覆盖全国50个冷库，共500余个监测点

• 数据实时上传至云平台，支持移动端查看

• 温度超限自动报警，响应时间<1分钟

• 通过GSP认证审查

5.2 冷藏车温度记录

应用场景冷藏运输车辆的温度记录：

• 记录参数：车厢温度（多点）

• 法规要求：运输全程温度记录，数据保存2年

• 推荐方案：车载无线温度记录仪，GPS定位

5.3 疫苗冷链记录

应用场景疫苗从生产到接种的全链条温度记录：

• 记录参数：储存温度（2-8°C或-20°C）

• 法规要求：《疫苗管理法》、WHO冷链指南

• 推荐方案：高精度温度记录仪，数据不可篡改

六、记录仪与显示仪表的选型与安装

6.1 无纸记录仪选型要点

6.2 安装要点

安装位置

• 操作人员易于观察的位置

• 避免强光直射显示屏

• 避免强振动和强电磁干扰

• 保证散热良好

接线要求

• 信号线与电源线分开走线

• 热电偶使用补偿导线

• 屏蔽线接地

网络配置

• 分配固定IP地址

• 配置网络安全策略

• 定期备份数据

6.3 维护要点

日常维护

• 定期清洁显示屏

• 检查接线是否松动

• 检查存储空间是否充足

定期校准

• 每年至少校准一次

• 使用标准信号源校准

• 记录校准结果

七、行业趋势与展望

7.1 云端化与移动化

无纸记录仪数据上云，支持移动端随时查看，实现远程监控和管理。

7.2 AI数据分析

内置AI算法，自动分析历史数据，识别异常趋势，提前预警工艺偏差。

7.3 合规性持续强化

随着FDA、NMPA等监管机构对数据完整性要求的不断提高，合规型无纸记录仪需求持续增长。

7.4 国产替代加速

国产无纸记录仪在功能、可靠性方面持续提升，性价比优势明显，市场占有率快速提升。

瑞德富仕RDFS作为国内领先的工业仪表制造商，拥有无纸记录仪、数显仪表、数据采集系统等全系列产品，产品支持FDA 21 CFR Part 11合规，可为食品医药、电力、化工、冷链物流等各行业客户提供一站式的数据记录与显示解决方案。

结语

无纸记录仪和显示仪表是工业数据的"历史档案"和"实时窗口"，在工艺优化、质量追溯、法规合规和安全管理中发挥着不可替代的作用。从制药企业的GMP合规记录，到电厂的运行参数监测；从化工反应过程的批次追溯，到冷链物流的温度合规管理——记录仪和显示仪表在每一个应用场景都提供了可靠的数据支撑。

瑞德富仕RDFS深耕工业数据记录领域多年，依托强大的研发实力和完善的制造体系，为各行业客户提供了精准、可靠、合规的记录仪和显示仪表产品。面向未来，瑞德富仕RDFS将继续以技术创新为驱动，推动记录仪向云端化、智能化方向发展，与广大工业用户携手，共同推动中国工业的数字化转型。
